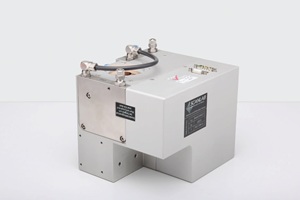

weIDYNA扫描振镜是高端工业激光加工解决方案，完美实现了高功率（最高6000W）与高动态（>2kHz）的革命性结合。其采用轻量化碳化硅镜片、全数字伺服控制及独特的内置传感器系统，能实时监控温度与光路状态，确保了卓越的单模光束质量、极低的长期与温度漂移，以及无可比拟的工艺稳定性和可靠性。模块化设计便于集成至机械手或龙门系统，坚固结构支持风冷与水冷。它是异种材料焊接（如铝铜）、高难度连接及高效切割（厚板金属、FRP）的理想选择，广泛应用于汽车、金属加工与航空航天领域。
我们一站式供应各种类型的高精度扫描振镜，激光扫描系统，SCANahead控制，振镜系统，激光扫描振镜，振镜打标头，激光打标镜头，打标扫描头，激光振镜扫描头，可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务，欢迎联系我们的产品经理！
weIDYNA 扫描振镜通过一系列独特的特性，实现了创新的高功率应用：
适用于多千瓦激光器
为最高光束质量（单模）而设计
振荡频率高 > 2 kHz
与标准准直和聚焦单元的模块化集成
低长期和温度漂移
全数字伺服电路
带实时监控的集成传感器系统
独立于软件的联锁接口
坚固外壳中的水冷和风冷
weIDYNA 扫描振镜将高功率与高动态性结合在一起。其对高功率的适用性得益于超低吸收涂层、镜片风冷、电子元件与光路的严格分离以及一套内置传感器。借助全数字电子设备，集成传感器为实时监控系统运行状态提供了广泛的可能性。轻质碳化硅（SiC）镜片和 dynAX/S 3 系列高动态振镜扫描器，实现了高功率扫描振镜中前所未有的光束振荡频率。
创新的光学配置使得光束入射和出射孔径相对，从而便于集成到基于龙门架或机器人的设备中，例如汽车或金属加工行业。
典型应用
异种材料焊接，例如铝和铜
低焊接性材料的连接，例如用于动力总成或白车身部件
厚金属板或纤维增强塑料（FRP）的切割
典型行业
汽车工业
机械工程和金属加工
航空航天工业
典型规格
| 孔径 | 20.8 mm |
| 工作波长 | 1030-1090 nm |
| 反射率在 1030-1090 nm 处 | >99.5% 每片镜片 |
| 反射率在 633 nm 处 | >50% 每片镜片 |
| 最大激光功率 (风冷) | 3000 W |
| 在 50% 占空比下 | 6000 W |
| 最大 XY 振荡振幅在 0 Hz 下 | ±3.1 mrad |
| 最大 XY 振荡振幅在 4000 Hz 下 | ±0.6 mrad |
| 调谐方式 | 矢量 |
| 跟踪误差 | <0.16 ms |
| 阶跃响应时间满量程的 1% | 0.4 ms |
| 阶跃响应时间满量程的 10% | 2.3 ms |
| 定位速度典型值 (使用 f=245 mm 聚焦镜时) | 40 rad/s (10 m/s) |
| 定位速度最大值 (使用 f=245 mm 聚焦镜时) | 55 rad/s (13 m/s) |
| 长期漂移 (8小时)偏移 | <150 urad |
| 长期漂移 (8小时)增益 | <150 ppm |
| 温度漂移偏移 | <30 urad/K |
| 温度漂移增益 | <20 ppm/K |
| 重复性 (RMS) | <2 urad |
| 定位分辨率 | 18 Bit |
| 典型扫描角 | ±25 mrad |
| 典型场尺寸 | 10x10 mm |
| 增益误差 | <5 mrad |
| 零位偏移 | <5 mrad |
| 非线性度 | <0.9 mrad/44 |
| 电源要求 | 30 V DC, 最大 7 A 或 ±15 V DC, 最大 7 A |
| 接口 | S12-100 |
| 工作温度 | 25 °C ±10 °C |
| 重量 | 7.5 kg |
| 风冷 | 20 升/分钟 (压差 < 1 bar) |
| 水冷 | 3 升/分钟 (压力 < 4 bar) |
详情资料：扫描振镜 welDYNA
