excelliSCAN系列是高精度二维激光扫描振镜的巅峰之作，专为最严苛的工业应用而设计。它集成了革命性的SCANahead控制技术，彻底消除了跟踪误差，并能充分利用振镜动态性能，实现极高的加工速度和吞吐量。其配备的dynAXIS₆e数字编码器振镜确保了无与伦比的定位精度和长期稳定性。结合IP66防护等级、创新的热管理设计和强大的RTC6控制器，excelliSCAN为微加工、增材制造和精密激光切割提供了卓越的生产效率、过程可靠性及顶尖的加工质量，是提升高端激光设备性能的核心部件。
我们一站式供应各种类型的高精度扫描振镜，激光扫描系统，SCANahead控制，振镜系统，激光扫描振镜，振镜打标头，激光打标镜头，打标扫描头，激光振镜扫描头，可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务，欢迎联系我们的产品经理！
excelliSCAN扫描振镜为要求最严苛的激光扫描应用设立了新标准。这些高性能二维扫描系统可在工作平面内实现高度动态和精确的激光束定位。
主要特性
创新的外壳设计，改进的热管理，更高的密封性（IP66）和坚固性
SCANahead控制：充分利用扫描器动态性能，实现更高吞吐量和精度
支持SCANmotionControl
凭借其高端设计，excelliSCAN在动态性能和精度方面实现了前所未有的性能水平，从而显著提高了生产效率和工艺精度。
典型应用
微加工
增材制造（3D打印）
激光切割
SCANahead 控制
excelliSCAN系统配备SCANahead控制，具有以下优势：
充分利用振镜动态性能，提高吞吐量
即使在高速度下也无跟踪误差
快速标记圆圈，无缩颈效应
dynAXIS₆e 振镜扫描器
excelliSCAN基于最新一代振镜扫描器技术，即使对于要求严苛的扫描任务也能实现出色的轮廓保真度：
采用20位编码器技术的数字振镜扫描器，实现最高定位精度和长期稳定性
最佳线性度和最低位噪确保最高定位精度
创新的外壳设计
除了现代设计之外，excelliSCAN的机械概念还具有以下特点：
坚固且密封的外壳结构（IP66）
改进的热管理，实现最佳长期稳定性
光学部件与电子部件分离
高效的振镜扫描器和电子部件水冷，确保最高稳定性
镜片风冷支持使用高功率激光器
系统集成
excelliSCAN可轻松集成到机器概念中：
紧凑结构，在光束入射侧和出射侧均有安装孔
通用调参和自动设置的扫描器与激光器延时，实现快速调试
电气连接口的位置可在光束入射侧或出射侧对面灵活更改

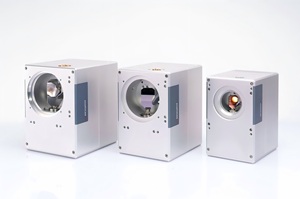

型号变体
excelliSCAN提供三种光阑孔径：
14 毫米
20 毫米
30 毫米
20毫米和30毫米型号标配联锁保护功能。镜片和振镜支架的温度传感器可选配。
通过 RTC6 控制
excelliSCAN扫描头由功能强大的RTC6控制板控制，其特点如下：
强大的DSP、FPGA和扩展内存
新的点距控制（SDC）功能，即使在使用按需脉冲激光器时，也能在加速和减速阶段进行精确的激光加工
SCANmotionControl – 创新的轨迹规划软件
为激光过程控制提供更多自由度
SCANmotionControl可轻松控制激光器和扫描系统：
您指定加工图案和工艺参数 – SCANmotionControl完成其余工作！
该软件会根据扫描系统的物理限制，为您期望的加工结果计算最佳轨迹。
您可定义可接受的圆角弧度，并设置加工速度和最大激光功率的限制。
SCANmotionControl确保以最短的激光关闭时间获得最佳结果。
有关SCANmotionControl的更多信息：
您的获益：
简单的作业规划和模拟：
‘所见即所得’
通过优化使用扫描器动态性能和激光功率，实现最短的加工时间
通过轨迹规划实现最高精度和精确的激光控制

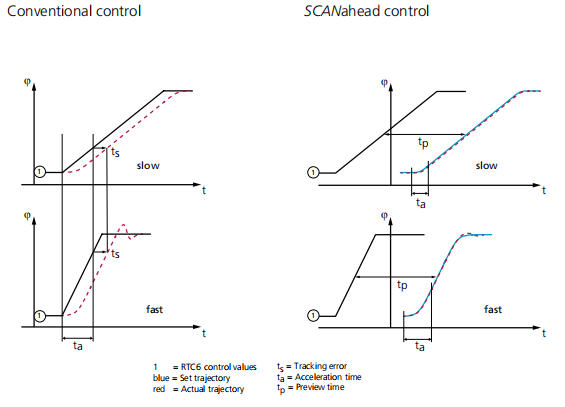

SCANahead 工作原理
采用SCANahead控制时，excelliSCAN始终使用振镜的最大加速度（即在最短加速时间 tg 内）达到设定的扫描速度。与使用基于恒定跟踪误差 ts 的传统控制算法（其加速时间恒定，与目标速度无关）的扫描器相比，excelliSCAN需要相应生成的控制值。
具有SCANahead功能的RTC6会生成带有自动确定延时的excelliSCAN控制值。将目标路径的加速度限制在扫描头中扫描轴的最大加速度（蓝线）可确保振镜的动态潜力得到充分利用。计算是实时进行的 – 因此运动的执行会相应偏移预览时间 tp。
应用优势
由于加速阶段显著缩短，提高了生产率
在工艺参数不变的情况下，缩短了加工时间
采用数字编码技术，实现高精度轮廓还原与长期稳定运行——即使应对高难度扫描任务亦游刃有余
通用调谐功能配合自动延时可设，尽享极致简易操作体验
SCANahead控制与传统控制对比
| 项目 | 传统控制 | SCANahead控制 |
| 动态性能 | 加速时间 tb 恒定 振镜扫描器的动态潜力并非始终得到有效利用 | 扫描轴加速度始终保持最大 振镜动态性能得到充分利用 |
| 跟踪误差 [tb] | 有限的、恒定的跟踪误差 限制了高速下像场校正的精度 | 无跟踪误差 tb = 0b 即使高速下也能精确进行像场校正 |
| 调参 | 通常针对单一应用进行优化 需要几种不同的调参，仅在数字扫描系统中可能 | 只需一次调参。在所有应用中均获得最佳性能 使用恒定的预览时间 tb 来确定可导航轨迹 |
| 延时的使用 | 必须手动确定和设置延时 用户需要优化延时设置 | 通过RTC6的自动延时功能设置 |
典型规格
| 型号 | excelliSCAN 14 | excelliSCAN 20 | excelliSCAN 30 |
| 孔径 [mm] | 14 | 20 | 30 |
| 调参 | 通用 | 通用 | 通用 |
| 跟踪误差 [ms] | 0 | 0 | 0 |
| 定位，跳转&射击 [m/s] | < 30 | < 16 | < 11.2 |
| 线扫描/光栅扫描 [m/s] | < 30 | < 16 | < 11.2 |
| 典型矢量标记 [m/s] | < 4 | < 2.5 | < 2 |
| 良好书写质量 [cps] | 1000 | 690 | 590 |
| 高书写质量 [cps] | 850 | 560 | 460 |
| 1 mm 跳转宽度 [ms] | 0.28 | 0.40 | 0.44 |
| 10 mm 跳转宽度 [ms] | 0.88 | 1.25 | 1.43 |
| 100 mm 跳转宽度 [ms] | 3.75 | 6.88 | 9.47 |
| 加速度[m/s²] (1) | 51 200 (2) | 25 600 (3) | 20 800 (4) |
| 典型扫描角 [rad] | ±0.35 | ±0.35 | ±0.37 |
| 增益误差 [mrad] | < 5 | < 5 | < 5 |
| 零位偏移 [mrad] | < 5 | < 5 | < 5 |
| 电源要求 | 30 V DC, 最大 3 A | 48 V DC, 最大 5 A | 48 V DC, 最大 5 A |
| 接口 | S12-100 | S12-100 | S12-100 |
| 保护功能 | - | 联锁安全电路 | 联锁安全电路 |
| IP 代码 | IP 66 | IP 66 | IP 66 |
| 工作温度[°C] | 25 ± 10 | 25 ± 10 | 25 ± 10 |
| 重量[kg] | 约 7 | 约 10 | 约 10 |
精度与稳定性
| 型号 | excelliSCAN 14 | excelliSCAN 20 | excelliSCAN 30 |
| 重复性 (RMS) [μrad] | < 0.4 | < 0.4 | < 0.4 |
| 定位分辨率 [位] (6) | 20 | 20 | 20 |
| 非线性度 [mrad] (7) | < 0.5 | < 0.5 | < 0.5 |
| 8小时漂移 (预热30分钟后) | |||
| 偏移 [μrad] | < 20 | < 20 | < 20 |
| 增益 [ppm] | < 20 | < 20 | < 20 |
| 24小时漂移 (预热3小时后) | |||
| 偏移 [μrad] | < 20 | < 20 | < 25 |
| 增益 [ppm] | < 25 | < 20 | < 25 |
| 温度漂移 | |||
| 偏移 [μrad/K] | < 10 | < 10 | < 10 |
| 增益 [ppm/K] | < 5 | < 5 | < 5 |
详情资料：扫描振镜 excelliSCAN
