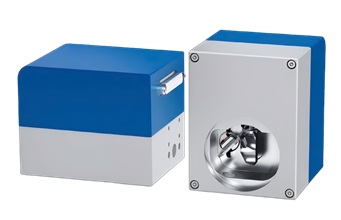

RAYLASE RL-III-14 与 RL-III-10 是两款专为工业环境设计的高性价比两轴激光扫描振镜。它们集坚固紧凑、低噪声、低漂移等优点于一身，并凭借最新的伺服电子驱动技术实现超快的打标与定位速度。RL-III-14孔径更大（14mm），通用性强；RL-III-10孔径为10mm，动态性能更卓越，尤其擅长飞行打标等高速应用。两者均支持1064nm与10600nm波长，配备多种光学选件，可广泛应用于SMT打标、电池切割、SLA 3D打印等领域，是追求效率、精度与成本效益的用户的理想选择。
我们一站式供应各种类型的激光打标头，激光振镜头，激光扫描振镜，打标扫描头，激光振镜扫描头，打标机用扫描头，振镜打标头，激光打标镜头，可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务，欢迎联系我们的产品经理！
坚固、紧凑和轻便
基于最新伺服电子技术的低噪声和低漂移
非常快的打标速度
优异的性价比
输入孔径: 10 mm
优势
新的RL-III有非常高的打标和定位速度并且有高性价比。由于其低噪声和漂移值及其坚固性，使得该系统非常适合在工业生产环境中使用。
可选配置
透镜、保护玻璃适用于多种标准激光器种类，波长1,064 nm和10,600 nm，功率密度、焦距和加工区域。这使得多种加工任务得以获得高质量和优化产品。我们也乐于帮助您选择适合您应用的最优化配置。
典型应用
针对动态打标任务，特别是飞行打标。由于新开发的具有强大的PWM输出级的控制，速度和动态响应得到了保证。
创新和品质
在RAYLASE，创新与保持产品的高品质是我们的首要目标。我们所有的产品是在自己的实验室和生产车间研发、制造和测试的。通过我们的全球支持网络，能够为客户提供最好的维护与快速支持服务。
坚固、紧凑和轻便
最新伺服电子驱动带来的低噪声和低漂移
非常快的打标速度
优异的性价比
输入孔径：14 mm
优势
RL-III振镜具有非常高的打标和定位速度，性价比优秀。得益于低噪声、低漂移及坚固设计，该振镜非常适合在工业生产环境中使用。
可选配置
透镜、保护玻璃适用于多种标准激光器种类，波长1,064 nm和10,600 nm，功率密度、焦距和加工区域。这使得多种加工任务得以获得高质量和优化产品。我们也乐于帮助您选择适合您应用的最优化配置。
典型应用
SMT生产线上的激光打标、电池箱切割，甚至是增材制造市场中的SLA，都是适合RL-III的加工应用。得益于新开发强大的PWM输出级控制，速度和动态响应得到了保证。
创新与品质
在RAYLASE，创新与保持产品的高品质是我们的首要目标。我们所有的产品是在自己的实验室和生产车间研发、制造和测试的。通过我们的全球支持网络，能够为客户提供最好的维护与快速支持服务。
通用规格
| 项目 | 规格 |
| 电源电压 | +/-15V 至 +/-18V |
| 电源电流 | 2A, RMS, 最大10A |
| 纹波/噪声 | 最大200 mVpp, @20 MHz带宽 |
| 环境温度 | +15°C 至 +35°C |
| 存储温度 | -10°C 至 +60°C |
| 湿度 | ≤80% 无结露 |
| 外壳防护等级 | IP54 |
| 通信协议 | XY2-100 |
光学性能
| 型号 | RL-III-14 | RL-III-10 |
| 典型光学偏转角 | ±0.393 rad | ±0.393 rad |
| 分辨率 (XY2-100 16-Bit) | 12 μrad | 12 μrad |
| 重复定位精度 (RMS) | <2.0 μrad | <2.0 μrad |
| 最大增益漂移 | 15 ppm/K | 15 ppm/K |
| 最大位置漂移 | 10 μrad/K | 10 μrad/K |
| 长周期漂移精度 (8小时) | 150 μrad | <150 μrad |
机械参数
| 型号 | RL-III-14 | RL-III-10 |
| 输入孔径 [mm] | 14 | 10 |
| 光束位移 [mm] | 17.0 | 12.4 |
| 重量 (无透镜) [kg] | 约 2.0 | 约 0.9 |
| 尺寸 (L×W×H) [mm] | 134.0×98.0×100.3 | 100.0×77.0×83.0 |
动态参数
| 型号 | RL-III-14 | RL-III-10 |
| 调校 | MA | MA |
| 打标速度 [cps] (高/一般质量) | 500 / 650 | 650 / 850 |
| 加工速度 [krad/s] | 30 | 30 |
| 定位速度 [krad/s] | 60 | 85 |
| 适应误差 [ms] | 0.18 | 0.14 |
