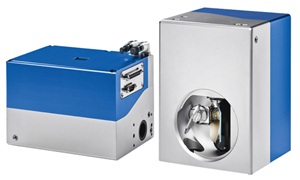

SUPERSCAN IIE 是一款专为高端工业应用设计的两轴激光扫描振镜系统，采用双层壳式结构和创新的热管理技术，显著降低长期漂移，支持水冷和空气冷却选项，适用于高功率激光环境。其“增强”选项可提升50%的长期稳定性，兼容XY2-100协议，支持多种波长和反射镜配置（如石英、硅材质），输入孔径可选7mm至30mm。广泛应用于激光刻蚀、打标、切割、焊接、微加工及ITO成型等精密工艺，兼顾高速度、高精度与可靠性，满足苛刻工业需求。
我们一站式供应各种类型的激光打标头，激光振镜头，激光扫描振镜，打标扫描头，激光振镜扫描头，打标机用扫描头，振镜打标头，激光打标镜头，可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务，欢迎联系我们的产品经理！
高端工业应用
双层壳式设计，极低漂移
适合高功率应用
可选配水冷和空气冷却
"增强"选项改善50%的长期漂移
可选输入孔径: 7, 10, 15, 20, 30 mm
优势
创新的热管理和模块化设计使SUPERSCAN IIE成为满足苛刻激光加工要求的极佳选择。"增强"选项可以提高50%的长期稳定性。还能够通过额外水冷进一步减少长期漂移。
反射镜与物镜
反射镜和拥有优化镜座的物镜适用于几乎所有的典型激光器、波长、功率密度、焦距和工作幅面。也可以按照客户特殊要求定制。
接口
振镜兼容XY2-100标准。可以通过如SP-ICE-3控制卡进行数字控制。
典型应用
材料处理如刻蚀、打标、去除、切割、焊接、打孔或高速飞行打标。水冷版本特别适合要求非常精细、极低误差的应用，例如微加工、钻孔、ITO成型或银浆刻蚀。
创新与品质
在RAYLASE，创新与保持产品的高品质水准是我们的首要目标。我们所有的产品是在自己的实验室和生产车间研发、制造和测试的。通过我们的全球支持网络，能够为客户提供最好的维护与快速支持服务。
通用规格
| 电压 | ±15V至±18V |
| 电流 | 3A, RMS, 最大10A |
| 电流 | 最大200 mVpp, @20 MHz带宽 |
| 接口信号数字 | XY2-100协议 |
| 环境温度 | +15℃至+35℃ |
| 存储温度 | -10℃至+60℃ |
| 湿度 | ±80%无结霜 |
| 最大增益漂移² | <15 ppm/K |
| 最大位置漂移² | <10 μrad/K |
| 典型偏转角(光学) | ±0.393 rad |
| 光学分辨率 | 12 μrad |
| 重置定位精度(RMS) | 2 μrad |
| 8小时长脚漂移²⁴ | <150 μrad |
| 8小时长脚漂移，有水冷²⁴ | <100 μrad |
| 定位噪声(RMS) | <10 μrad |
机械参数
| 型号 | SS-IIE-7 | SS-IIE-10 | SS-IIE-15 | SS-IIE-20 | SS-IIE-20 L | SS-IIE-30 |
| 输入孔径 [mm] | 7 | 10 | 15 | 20 | 20 | 30 |
| 光束位移 [mm] | 9.0 | 12.4 | 18.55 / 18.05¹ | 26.28 / 25.63¹ | 26.28 / 25.63¹ | 35.98 / 35.38¹ |
| 重量 (无透镜) [kg] | 约1.6 | 约3.3 | 约3.3 | 约3.3 | 约5.9 | 约5.9 |
| 尺寸 (L x W x H) [mm] | 135.0 x 97.0 x 102.0 | 170.0 x 125.0 x 117.5 | 170.0 x 125.0 x 117.5 | 170.0 x 125.0 x 117.5 | 203.0 x 159.0 x 150.0/160.5² | 203.0 x 159.0 x 150.0/160.5² |
| 水冷选项 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
反射镜种类
| 型号 | SS-IIE-7 | SS-IIE-10 | SS-IIE-15 | SS-IIE-20 | SS-IIE-30 |
| AG | SI | ||||
| 343 nm | QU | ||||
| 405 nm | QU | ||||
| 355 nm | SI | SI | QU, SI | QU | |
| 532 nm | SI | SI | QU, SI | SI | |
| 180 – 780 nm + AL | QU | ||||
| 780 – 980 nm | QU | ||||
| 780 – 980 nm + AL | QU | ||||
| 1,064 nm | SI | SI | QU, SI | SI | QU, SI |
| 1,064 nm + 850 – 870 nm | QU | ||||
| 900 – 1,100 nm + AL | QU | ||||
| 1,020 – 1,040 nm | QU | ||||
| 1,060 – 1,080 nm | QU | ||||
| 10,600 nm | SI | SI | SI | SI |
动态参数
| 型号 | SS-IIE-7 | SS-IIE-10 | SS-IIE-15 | SS-IIE-20 / SS-IIE-20 L | SS-IIE-30 | |||
| 反射镜类型 | SI | SI | QU | SI | QU | SI | QU | SI |
| 加速时间 [ms] | 0.19 | 0.22 | 0.36 | 0.30 | 0.70 | 0.61 | 0.90 | 0.84 |
| 写入速度 [cps] | 900 | 800 | 450 | 500 | 350 | 350 | - | - |
| 加工速度 [rad/s] | 90 | 60 | 35 | 40 | 35 | 35 | 25 | 30 |
| 定位速度 [rad/s] | 90 | 60 | 35 | 40 | 35 | 35 | 25 | 30 |
空气冷却
| 规格 | 流量 | 压降 | |
| 压缩空气 | 洁净空气，去水去油 | 50 - 100 l/min | 1.0 bar - 1.5 bar |
水冷
| 规格 | 流量 | 压力损失 | |
| 冷却水 | 加添加剂的洁净自来水 | 2 l/min | 0.4 bar |
| 温度 | 22°C - 28°C | 4 l/min | 0.8 bar |
| 最大、水压 | < 3 bar | 6 l/min | 1.2 bar |
