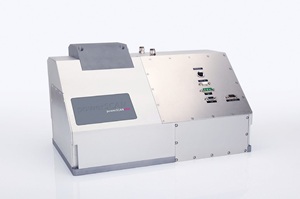

powerSCAN II 是一款定义行业标准的高功率激光扫描系统，专为多千瓦级CO₂激光器的精密切割与焊接应用而设计。它集卓越性能与灵活应用于一身，凭借50mm或70mm大孔径镜组，能实现小至165微米的超细光斑，并支持电机驱动的视场尺寸无级调节。集成高动态Z轴，轻松应对三维工件加工。其轻量化镜片与数字伺服控制确保了极高的动态性能与长期稳定性，大幅降低漂移。无论是汽车制造、纺织加工还是包装行业，powerSCAN II 都能提供高效、精准且可靠的解决方案，是工业级高功率激光加工的终极选择。
我们一站式供应各种类型的高精度扫描振镜，激光扫描系统，振镜系统，激光扫描振镜，振镜打标头，激光打标镜头，打标扫描头，激光振镜扫描头，可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务，欢迎联系我们的产品经理！
powerSCAN II扫描系统能在毫秒级时间内将数千瓦的多重激光束精确引导至工件表面。
50毫米和70毫米的可选孔径即便在远工作距离与大视场条件下，仍能实现微小光斑尺寸与超高功率密度。
集成式冷却系统确保各组件在苛刻环境下仍能稳定运行，并保持卓越的长期稳定性。
该紧凑型系统配备全数字化控制器，完美传承iDRIVE技术优势：具备高度灵活性、极佳动态性能、可实时读取实际位置与其他状态参数等特性。
通过集成第三轴，激光束可在加工区域内实现动态调焦，从而完成三维工件的快速精密加工。附加步进电机支持根据需求在大范围内灵活调节视场尺寸。
内置互锁装置可轻松接入安全电路系统，保障设备集成安全性。
特点
适用于多千瓦级 CO₂ 激光器
光斑尺寸小至 165 µm
凭借集成式 Z 轴实现 3D 加工
创新点
电机驱动、连续可调的灵活视场尺寸
轻量化镜片，实现最高动态性能
降低的漂移
数字伺服电子系统
针对特定应用的调谐功能
独立于软件的互锁 (Interlock) 信号
工业适用外壳，光束出口处可选配保护窗
更紧凑的设计：占地面积减少约 33%
50 mm 或 70 mm 的大镜片孔径和高动态 Z 轴使 powerSCAN II 系统能够将激光束聚焦到非常小的光斑上，即使结合大视场尺寸也不例外。附加的步进电机可以在广泛范围内实现任何所需的视场尺寸。
典型应用
纸张、纸板、薄膜切割
纺织品、木材、皮革打标
金属部件焊接
纤维复合材料切割
适用行业
包装和印刷行业
纺织品加工
汽车行业
光学规格
| 型号 | 50i | 50i | 50i | 50i | 70i | 70i | 70i |
| 视场尺寸 [mm²] | 250 x 250 | 300 x 300 | 800 x 800 | 1200 x 1200 | 500 x 500 | 1000 x 1000 | 1500 x 1500 |
| 自由工作距离 | 252 mm | 317 mm | 1007 mm | 1557 mm | 570 mm | 1260 mm | 1945 mm |
| 焦点直径 | 165 µm | 195 µm | 455 µm | 665 µm | 240 µm | 434 µm | 625 µm |
| 平均焦点直径 | 175 µm | 200 µm | 480 µm | 700 µm | 252 µm | 457 µm | 660 µm |
| 瑞利长度 | 1.5 mm | 2.1 mm | 11.5 mm | 24.4 mm | 3.7 mm | 11.5 mm | 23.5 mm |
| 典型加工速度 | 6 m/s | 7 m/s | 21 m/s | 31 m/s | 17 m/s | 36 m/s | 54 m/s |
通用规格
| 项目 | 规格 |
| 波长 | 10.6 µm 或 9.4 µm |
| 最大激光功率 (连续) | 2.5 kW |
| 入射孔径 | 16 mm |
| 电源要求 | (48 ± 2) V DC, 最大 20 A |
| 接口 | SL2-100 |
| 水冷要求 | 3 升/分钟, 压力 < 4.5 bar |
| 气冷要求 | 20 升/分钟, 压差 ∆p < 2 bar |
| 工作温度 | 25 °C ± 10 °C |
| 重量 | 50i 型: 约 35 kg 70i 型: 约 37 kg |
| 重复性 (RMS) | < 4 µrad |
| 定位分辨率 | XY: 18 位 Z: 16 位 |
| 温度漂移 | < 15 ppm/K |
| 8小时漂移偏移 | < 50 µrad |
| 8小时漂移增益 | < 50 ppm |
| 典型扫描角度 | ±0.35 rad |
| 增益误差 | < 5 mrad |
| 零点偏移 | < 5 mrad |
动态性能
| 型号 | 50i | 70i |
| 跟踪误差 | 0.45 ms | 1.2 ms |
| 阶跃响应时间满量程的 1% | 1.0 ms | 3.5 ms |
| 阶跃响应时间满量程的 10% | 4.5 ms | 6.5 ms |
