fiberSYS是一款专为1kW级激光器设计的创新型模块化3D扫描系统。其集成了低漂移XY振镜与高速Z轴，采用紧凑密封结构并支持直接光纤连接，安装便捷。系统核心优势在于其SCANahead控制技术，能极大提升扫描速度与加工效率，特别适用于增材制造中的双向填充。其窄身设计允许多振镜头紧密排列，实现最大像场重叠，从而通过并行处理大幅提升设备生产率。同时，fiberSYS提供完善的同轴过程监控接口与状态监测功能（iDRIVE），确保加工过程稳定可靠，是电动交通、精密焊接和3D制造领域的理想解决方案。
我们一站式供应各种类型的3D激光扫描系统，高精度扫描振镜，激光扫描系统，振镜系统，激光扫描振镜，振镜打标头，激光打标镜头，打标扫描头，激光振镜扫描头，可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务，欢迎联系我们的产品经理！

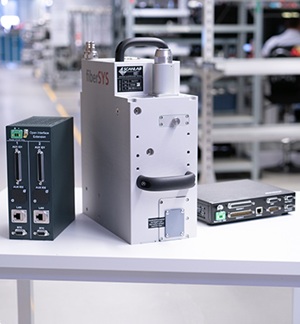

fiberSYS 是一款适用于 1kW 功率范围激光器的 3D 扫描系统。它基于低漂移 xy 扫描模块和快速精确的 z 轴。fiberSYS 提供带直接光纤连接的紧凑型密封外壳。这加快并简化了在激光加工设备中的安装。
对于多振镜头系统，fiberSYS 的窄小占地面积可实现像场的最大重叠，通过提高激光设备的生产效率使用户受益。
产品特点
带集成 z 轴的模块化紧凑型 3D 扫描系统
SCANahead 控制（可选矢量调谐）
多振镜头系统中的最大像场重叠
得益于数字编码器的低漂移振镜扫描器
针对 1 kW 单模激光优化
用于过程监控的接口
典型应用
增材制造
激光焊接
电动交通
3D 应用
最佳集成性
从光纤适配器开始，包括 z 轴在内的完全集成化光路引导
用于振镜扫描器、电子设备和光束入口孔径的高效水冷
灵活的安装选项：顶部、底部、正面
防尘防水外壳（IP 64 等级）中的密封光路
抗扭主体确保子模块间的高位置稳定性

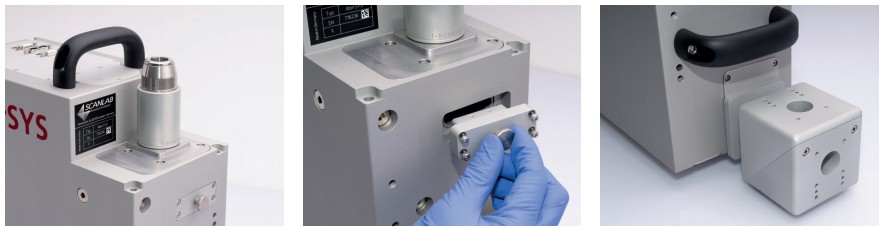

光束入口侧的可更换保护窗，防止更换光纤时污染
可通过更换孔径 (1) 和发散透镜 (2) 来适配一系列激光器。由此，外部尺寸和接口保持不变。
状态与过程监控
用于同轴过程监控的光机械接口
在宽波长范围内具有高透射率
可根据传感器概念进行个性化适配
实时记录所有关键状态变量（iDRIVE 技术）
通过非接触式温度传感器进行扫描振镜监控
可选附加功能
开放接口扩展 (OIE)：同步传感器和位置数据，用于空间分辨测量
分光棱镜，用于同时连接不同传感器，例如高温计、相机和/或 OCT 传感器

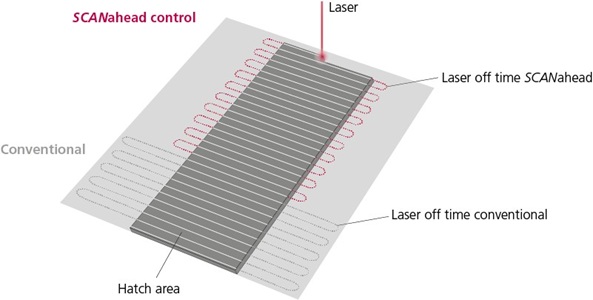

借助 SCANahead 控制，fiberSYS 始终使用最大加速度达到设定的扫描速度。振镜的动态潜力得到充分利用。在增材制造中，二维结构通常通过双向填充来实现。使用传统控制的扫描系统时，大部分工艺时间耗费在加速和减速过程的转向时间上。配备 SCA/Nahead 控制的 fiberSYS 显著减少了这些转向时间，从而有助于显著提高生产效率。
应用示例：增材制造领域
光学规格
| 尺寸 [mm²] | 450 x 450 | 550 x 550 | 650 x 650 |
| 每个图像场的100%重叠区域 [mm²] (2x2 扫描头) | 308 x 323 | 408 x 423 | 508 x 523 |
| 自由工作距离 [mm] | 495 | 615 | 730 |
| 瑞利长度 [mm] | 1.8 | 2.6 | 3.5 |
| 图像场内平均聚焦光斑直径 [μm] | 55 | 65 | 75 |
| 离焦直径 [μm] | 约 200 – 250 | 约 200 – 250 | 约 200 – 250 |
准直
| 配置1 | 配置2 | |
| 限制性数值孔径 (NA) (全角) | 160 mrad | 224 mrad |
| 准直焦距 | 190 mm | 135 mm |
| 典型光束发散角 (全角, 1/e²) | 100 mrad | 140 mrad |
| 光纤直径 | 14 μm | 10 μm |
通用规格
| 项目 | 参数 |
| 孔径 | 30 mm |
| 波长 | 1060 – 1085 nm |
| 最大激光功率 | 1 kW |
| 过程监控波长范围 (3) | 800 – 870 nm 和 1450 – 2000 nm |
| 供电电压 (要求) | 48 V DC 最大 6 A |
| 尺寸 长x宽x高 [mm] (4) | 290x140x340 |
| 接口 | SL2-100 |
| 水冷却 | 3升/分钟 Δp < 4.5 bar 冷却液接触材料: 铝 |
| IP 防护等级 | IP 64 |
| 重量 | 约 20 kg |
精度与稳定性
| 项目 | 参数 |
| 重复性 (RMS) | < 0.4 μrad |
| 位置分辨率 | 20 Bit |
| 非线性 | < 0.5 mrad |
| 抖动 | < 1.6 μrad |
| 温度漂移偏置 | < 25 μrad/K |
| 温度漂移增益 | < 8 ppm/K |
| 8小时漂移偏置 | < 30 μrad |
| 8小时漂移增益 | < 30 ppm |
| 24小时漂移偏置 | < 30 μrad |
| 24小时漂移增益 | < 30 ppm |
动态性能
| 项目 | 参数 |
| 加工速度 | 17 m/s |
| 加速度 | 130,000 rad/s² |
| 阶跃响应 | |
| 1% 满量程 | 0.47 ms |
| 10% 满量程 | 1.54 ms |
| 跟踪误差 | |
| XY 子模块 (标准调谐) | < 0.84 ms |
| Z轴 | 0 ms |
详情资料：3D扫描系统 fiberSYS
