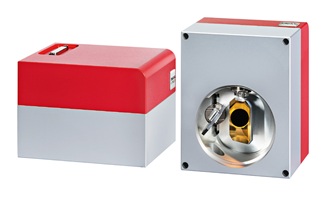

MINISCAN III 系列是高性能两轴激光扫描振镜，包含10mm、14mm和20mm三种输入孔径型号。该系列采用先进的数字控制技术，显著降低噪音与漂移，运行稳定可靠。支持XY2-100和SL2-100协议，提供多种反射镜材质、镀膜及专业调校选项，可精准适配打标、清洗、高速 ablation、增材制造（LPBF/SLS）填充等多种工业应用。其坚固防尘的IP64防护设计，确保在恶劣工业环境中长久稳定运行，是追求精度、效率与耐用性的理想选择。
我们一站式供应各种类型的激光打标头，激光振镜头，激光扫描振镜，打标扫描头，激光振镜扫描头，打标机用扫描头，振镜打标头，激光打标镜头，可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务，欢迎联系我们的产品经理！
MINISCAN III 系列是为小型工业加工设计的两轴激光扫描振镜系统，包括三种型号：MINISCAN III-10、MINISCAN III-14 和 MINISCAN III-20。所有型号均支持 SL2-100 20bit 协议或 XY2-100 16bit 协议控制，具备数字控制、低噪音和低漂移特性，结构坚固防尘，适用于工业环境。
主要特性
输入孔径: 10 mm
通过SL2-100 20bit协议或XY2-100 16bit协议控制
数字控制、低噪音和低漂移
坚固，防尘，适用于工业环境
多种镜头基材和镀膜，特别针对打标和激光清洗
优势
新的MINISCAN III提供非常稳定的数字控制，进一步改善噪音和漂移值，从而使系统更加可靠和稳定。XY2-100 16位和SL2-100 20位协议 可以与数字接口一起使用。相应的线缆定义使用的协议。
可选配置
透镜，保护窗以及反射镜材质和镀膜适用于所有常见的激光器种 >类，波长，功率密度，焦距和工作幅面。这使多种加工应用得以获得最优化质量和加工效率。我们乐于为您提供最适合您应用的定制化配置。我们也乐于帮助您选择适合您应用的最优化配置。
典型应用
适合大部分应用，尤其针对高速烧蚀、表面清洗以及高要求的打标任务。数字控制和强大的pwm输出级保证了速度和动态响应。您还可以选择将MINISCAN III与我们的相机适配器和机器视觉控制组件结 合起来进行过程监控。
创新与品质
在RAYLASE，创新与保持产品的高品质是我们的首要目标。我们所有的产品是在自己的实验室和生产车间研发,制造和测试的。通过我们的全球支持网络，能够为客户提供最好的维护与快速支持服务。
通用规格
| 项目 | 参数 |
| 电压 | ±30 或 +48 V |
| 电流 | 2 A, RM5, 最大 5 A |
| 纹波/噪声 | 最大 200 mVpp, @ 20 MHz 带宽 |
| 环境温度 | ±15°C 至 +35°C |
| 储存温度 | ±10°C 至 +60°C |
| 湿度 | ≤80 % 无结露 |
| 外壳防护等级 | IP 64 |
| 接口信号 | XY2-100 增强协议 / SL2-100 协议 |
| 典型偏转角 | ± 0.393 rad |
| 分辨率 XY2-100 16-Bit | 12 µrad |
| 分辨率 SL2-100 20-Bit | 0.76 µrad |
| 重复定位精度 (RMS) | < 2.0 µrad |
| 定位噪声 (RMS) | < 4.5 µrad |
| 最大增益漂移 | 15 ppm/K |
| 最大位置漂移 | 10 µrad/K |
| 8h长期漂移 | < 80 µrad |
机械参数
| 型号 | MINISCAN III-10 SI | MINISCAN III-10 QU |
| 输入孔径 [mm] | 10 | 10 |
| 光束位移 [mm] | 12.4 | 12.4 |
| 重量 (无透镜) [kg] | 约 0.9 | 约 0.9 |
| 尺寸 [mm] | 100.0 x 77.0 x 83 | 100.0 x 77.0 x 81.5 |
反射镜类型
| 波长 | 材质 |
| 355 nm | SI |
| 532 nm | SI |
| 1,064 nm | SI |
| 1,070 nm | QU |
| 10,600 nm | SI |
动态参数
| 型号 | MINISCAN III-10-SI | MINISCAN III-10-QU |
| 调校 | MA | MA |
| 打标速度 [cps]（高/一般质量） | 800 / 1,000 | 800 / 1,000 |
| 打标速度 [rad/s] | 30 @ 30 V / 48 V | 30 @ 30 V / 48 V |
| 定位速度 [rad/s] | 60 @ 30 V | 60 @ 30 V |
| 适应误差 [ms] | 100 @ 48 V | 100 @ 48 V |
| 1% 全行程响应时间 [ms] | 0.13 | 0.13 |
详情资料：MINISCAN III-10
主要特性
输入孔径: 14 mm
通过SL2-100 20bit协议或XY2-100 16bit协议控制
数字控制、低噪音和低漂移
为工业应用设计的坚固并且防尘
多种调校选项，镜片基材和镀膜，特别是针对打标，填充(AM LPBF / SLS)和激光清洗
优势
新的MINISCAN III提供非常稳定的数字控制，进一步改善噪音和漂移值，从而使系统更加可靠和稳定。XY2-100 16位和SL2-100 20位协议可以与数字接口一起使用。相应的线缆定义使用的协议。
可选配置
透镜，保护窗以及反射镜材质和镀膜适用于所有常见的激光器种类，波长，功率密度，焦距和工作幅面。这使多种加工应用得以获得最优化质量和加工效率。我们乐于为您提供最适合您应用的定制化配置。我们也乐于帮助您选择适合您应用的最优化配置。
典型应用
适合大部分应用，尤其在具有高动态性能增材制造中的表面处理、高速烧蚀、表面清洗以及高要求的打标任务。数字控制和强大的pwm输出级保证了速度和动态响应。您还可以选择将MINISCAN III与我们的相机适配器和机器视觉控制组件结合起来进行过程监控。
创新与品质
在RAYLASE，创新与保持产品的高品质是我们的首要目标。我们所有的产品是在自己的实验室和生产车间研发,制造和测试的。通过我们的全球支持网络，能够为客户提供最好的维护与快速支持服务。
通用规格
| 项目 | 参数 |
| 电压 | +30 或 +48 V |
| 电流 | 2 A RMS, 最大 5 A |
| 纹波/噪音 | 最大 200 mVpp, @ 20 MHz 带宽 |
| 环境温度 | +15°C 至 +35°C |
| 储存温度 | -10°C 至 +60°C |
| 湿度 | ≤80 % 无结露 |
| 外壳防护等级 | IP 64 |
| 接口信号 | XY2-100-增强协议 / SL2-100 协议 |
| 典型偏转角 | ± 0.393 rad |
| 分辨率 XY2-100 16-Bit | 12 µrad |
| 分辨率 SL2-100 20-Bit | 0.76 µrad |
| 重复定位精度 (RMS) | < 2.0 µrad |
| 定位噪声 (RMS) | < 4.5 µrad |
| 最大增益漂移 | 15 ppm/K |
| 最大位置漂移 | 10 µrad/K |
| 8h长期漂移 | < 80 µrad |
机械参数
| 型号 | MINISCAN III-14 SI | MINISCAN III-14 QU |
| 输入孔径 [mm] | 14 | 14 |
| 光束位移 [mm] | 17.0 | 17.0 |
| 重量 (无透镜) [kg] | 2.0 | 2.0 |
| 尺寸 [mm] | 134.0 x 98.0 x 100.3 | 134.0 x 98.0 x 100.3 |
反射镜类型
| 波长 | 材质 |
| 355 nm | SI |
| 532 nm | SI |
| 1,064 nm | SI |
| 10,600 nm | SI |
| 1,070 nm | QU |
| 980 + 1,940 nm | QU |
动态参数
| 型号 | MINISCAN III-14 SI | MINISCAN III-14 QU |
| 调校 | VC | MA |
| 写入速度 [cps]（高/良好） | - | 650/800 |
| 加工速度 [rad/s] | 30 @ 30 V, 50 @ 48 V | 30 @ 30 V, 30 @ 48 V |
| 定位速度 [rad/s] | 30 @ 30 V, 50 @ 48 V | 60 @ 30 V, 90 @ 48 V |
| 运动速度 [ms] | 0.24 | 0.16 |
| 1% 全行程响应时间 [ms] | 0.68 | 0.36 |
详情资料：MINISCAN III-14
主要特性
输入口径: 20 mm
兼容SL2-100 20位和XY2-100 16位协议
数字控制，低噪声和漂移
坚固，防尘，适用于工业环境
可选多种调校方式，反射镜基材和镀膜，满足如打标与填充(AM LPBF/SLS)应用
优势
新的MINISCAN III通过非常稳定的数字控制，进一步改善了噪声和漂移值，从而使系统更加稳固和强大。数字接口兼容XY2-100 16位和SL2-100 20位协议。根据协议使用相应的数据线。
可选配置
透镜，保护窗以及反射镜材质和镀膜适用于许多常见的激光器种类，波长，功率密度，焦距和工作幅面。这使多种加工应用得以获得最优化质量和加工效率。我们乐于为您提供最适合您应用的MINISCAN III定制化配置。我们也乐于帮助您选择适合您应用的最优化配置。
典型应用
满足常规应用，特别适合于具有挑战性的标刻任务或增材制造中要求高动态性能的的表面填充。数字控制和强大的PWM输出级技术保证了振镜的速度和动态响应。您还可以选择将MINISCAN III与我们的相机机适配器和MVC组件相结合，进行精确加工监控。
创新与品质
在RAYLASE，创新与保持产品的高品质是我们的首要目标。我们所有的产品是在自己的实验室和生产车间研发,制造和测试的。通过我们的全球支持网络，能够为客户提供最好的维护与快速支持服务。
通用规格
| 项目 | 参数 |
| 电压 | +30 或 +48 V |
| 电流 | 2 A, RM5, 最大 5 A |
| 纹波/噪音 | 最大 200 mVpp, @ 20 MHz 带宽 |
| 环境温度 | +15°C 至 +35°C |
| 储存温度 | -10°C 至 +60°C |
| 湿度 | ≤80 % 无结霜 |
| IP防护等级 | IP 64 |
| 接口信号 | XY2-100 增强协议 / SL2-100 协议 |
| 典型偏转角 | ± 0.393 rad |
| 分辨率 XY2-100 16-Bit | 12 µrad |
| 分辨率 SL2-100 20-Bit | 0.76 µrad |
| 重复定位精度 (RMS) | < 2.0 µrad |
| 定位噪声 (RMS) | < 3.2 µrad |
| 最大增益漂移 | 15 ppm/K |
| 最大位置漂移 | 10 µrad/K |
| 8h长期漂移 | < 80 µrad |
机械参数
| 型号 | MINISCAN III-20 SI | MINISCAN III-20 QU |
| 输入孔径 [mm] | 20 | 20 |
| 光束位移 [mm] | 26.0 | 26.0 |
| 重量 (无透镜) [kg] | 2.5 | 2.5 |
| 尺寸 [mm] | 145.0 x 116.0 x 103.5 | 145.0 x 116.0 x 103.5 |
反射镜种类
| 波长 | 材质 |
| 1,064 nm | SI |
| 900 ~ 1,100 nm + AL | SI |
| 10,600 nm | SI |
| 515 ~ 540 nm | QU |
| 980 ~ 1,940 nm | QU |
| 1,060 ~ 1,090 nm + AL | QU |
动态参数
| 型号 | MINISCAN III-20-SI (M) | MINISCAN III-20-SI (MA) | MINISCAN III-20-QU (M) |
| 加工速度 [rad/s] | 30 | 30 | 30 |
| 定位速度 [rad/s] | 30 | 55 | 30 |
| 进退误差 [ms] | 0.30 | 0.34 | 0.34 |
| 1% 全行程响应时间 [ms] | 0.90 | 0.80 | 1.01 |
详情资料：MINISCAN III-20
