basiCube是入门级2D激光扫描振镜系列，以其极致的紧凑性、轻量化结构和出众的性价比成为集成于自动化产线的理想选择。该系列提供10mm和14mm两种孔径型号，支持高达12.8m/s的定位速度和优异的重复精度（<2µrad），完美适用于激光打标和飞行加工等动态应用。basiCube兼容多种激光波长与RTC系列控制卡，并可通过varioSCAN II模块扩展为3轴系统。凭借德国精工制造品质、易于集成的特点及灵活的选配方案，basiCube为寻求高效、经济激光加工解决方案的用户提供了可靠的基础平台。
我们一站式供应各种类型的高精度扫描振镜，激光扫描系统，SCANahead控制，振镜系统，激光扫描振镜，振镜打标头，激光打标镜头，打标扫描头，激光振镜扫描头，可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务，欢迎联系我们的产品经理！

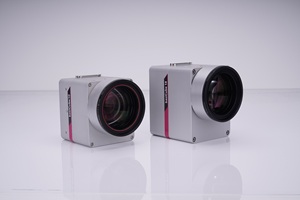

basiCube是一款专为激光打标和飞行加工应用设计的扫描振镜。其紧凑小巧的结构和便捷的集成特性，使其非常适合在生产线上安装使用。
产品核心优势
超高速打标能力
与光纤激光器完美适配
极致紧凑的扫描头——轻松实现系统集成
卓越的性价比表现
德国精工制造
型号
basiCube 10: 孔径 10 mm
basiCube 14: 孔径 14 mm
典型应用
激光标刻
激光飞行加工
典型规格
| 型号 | basiCube 10 | basiCube 14 |
| 孔径 | 10 mm | 14 mm |
| 光束偏移 | 12.54 mm | 16.42 mm |
| 重量 | 1.5 kg | 2.15 kg |
| 安装接口 | M79 x 1 (深5mm) | M79 x 1 (深5mm) |
| 跟踪延时 | 0.14 ms | 0.18 ms |
| 典型标刻速度 | 2.5 m/s | 2.0 m/s |
| 典型定位速度 | 12.0 m/s | 12.8 m/s |
| 标记速度好质量 (cps) | 800 cps | 600 cps |
| 标记速度高质量 (cps) | 570 cps | 375 cps |
| 阶跃响应 至 1% 满量程 | 0.35 ms | 0.45 ms |
| 阶跃响应 至 10% 满量程 | 1.0 ms | 1.4 ms |
| 重复精度 (RMS) | < 2 µrad | < 2 µrad |
| 定位分辨率 | 16 Bit | 16 Bit |
| 非线性 | < 3.5 mrad / 44° | < 3.5 mrad / 44° |
| 温度漂移 - 中心偏移 | < 30 µrad/K | < 30 µrad/K |
| 温度漂移 - 增益 | < 160 ppm/K | < 160 ppm/K |
| 长期漂移中心偏移 (8小时) | < 100 µrad | < 100 µrad |
| 长期漂移增益 (8小时) | < 250 ppm | < 250 ppm |
| 典型扫描角 | ± 0.35 rad | ± 0.35 rad |
| 增益误差 | < 5 mrad | < 5 mrad |
| 零位偏差 | < 5 mrad | < 5 mrad |
| 电源要求 | ±15 V DC, 每路最大 3A | 24V / 30V DC, 每路最大 3A |
| 控制接口 | SL2-100, XY2-100 | SL2-100, XY2-100 |
| 国际防护等级 | IP 50 | IP 50 |
| 工作环境温度 | 25 ± 10 °C | 25 ± 10 °C |

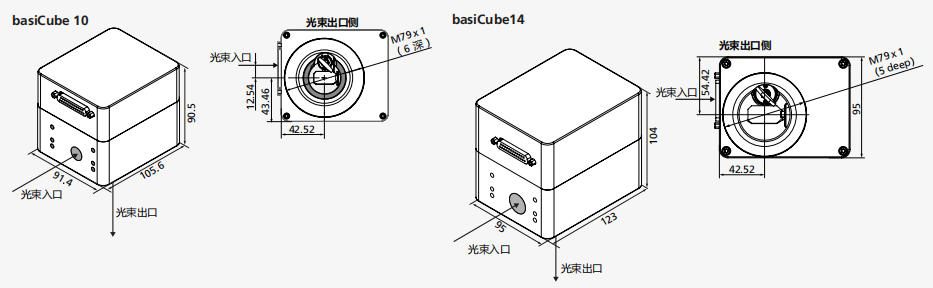

尺寸
详情资料：扫描振镜 basiCube
