intelliSCAN系列扫描振镜是高性能二维激光扫描系统的卓越代表，以其卓越的动态性能、无与伦比的灵活性和出色的长期稳定性著称。该系列提供多种孔径尺寸（10/14/20/30mm）和产品线（模拟/数字编码器），并支持多达三种可切换调谐模式，能精准优化不同加工需求（如微加工、高速打标、钻孔）。其先进的iDRIVE数字伺服控制技术确保了更低的发热与更高的精度，同时具备全面的诊断功能。广泛应用于增材制造、精密打标、焊接、微结构加工等高端工业领域，是追求效率与质量完美结合的理想选择。
我们一站式供应各种类型的高精度扫描振镜，激光扫描系统，SCANahead控制，振镜系统，激光扫描振镜，振镜打标头，激光打标镜头，打标扫描头，激光振镜扫描头，可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务，欢迎联系我们的产品经理！
intelliSCAN 扫描振镜以其型号多样性和高动态性能脱颖而出。它们属于能够在工作平面内偏转和定位激光光束的 2D 扫描系统。
主要特点
最高的动态性能
可切换调谐实现最大灵活性
多种型号实现理想的适应性
全面的诊断和监控功能
高长期稳定性
水冷和风冷选项
intelliSCAN 系列允许多功能和灵活的使用。它专为在广泛的应用领域中具有极高扫描要求的任务而设计。
典型应用
增材制造（3D 打印）
材料加工，微结构加工
打标、焊接、钻孔
飞行加工（动态加工）

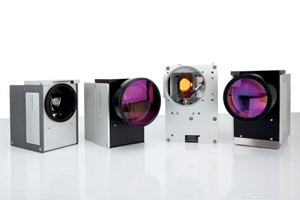

intelliSCAN 产品系列范围
intelliSCAN (10, 14, 20 和 30 mm 孔径)
intelliSCANIII (10, 14, 20 和 30 mm 孔径)
intelliSCAN se (10, 14, 20 和 30 mm 孔径)
intelliSCAN 系列的优势
型号多样性（客户定制调谐、多种外壳和冷却方法）
高扩展性（例如：z轴、相机适配器）
应用特定和客户特定的调谐
数字控制减少发热
iDRIVE 技术的优势
数字伺服电子设备提供改进的动态性能和更高的打标质量
最多三个可切换调谐减少加工时间
扫描系统和 RTC（雷射控制器）之间全面的诊断和通信可能性
实时采集所有关键状态变量
外壳型号
标准水冷（可选 10 mm 和 14 mm 孔径）
标准风冷（20 mm 和 30 mm 孔径）
可作为无外壳扫描模块提供（非所有孔径）
扩展
varioSCAN：扩展为 3 轴扫描系统
excelliSCAN：扩展为高速 3 轴扫描系统
用于光学过程监控的相机适配器
光学元件
超过 50 种适用于各种波长（紫外到红外）的标准镀膜
种类繁多的物镜
采用轻量化镜片的高性能型号
可提供客户定制型号
控制卡
RTC5 和 RTC6 (PCIe, 以太网)
软件
可提供应用特定和客户特定的调谐（伺服算法和参数集）
laserDESK：用于激光打标和材料加工的专业软件
灵活的校准解决方案：correXion pro, CAIsheet
模拟位置检测器
位置检测器（PD，角度传感器）是振镜扫描器的关键组件，它决定了整个扫描系统的精度。
SCANLAB 带有模拟光学位置检测器的振镜扫描器标准产品组合目前包括两个产品系列（dynAXIS 和 dynAXIS 3）。两者都根据相同的遮蔽原理工作。
模拟技术
具有不同光电二极管按比例遮蔽功能的模拟位置检测器的工作原理。
IntelliSCAN III 扫描振镜
IntelliSCANIII 扫描振镜采用了 dynAXIS 3 振镜扫描器。
其中，位置检测器的照明得到了优化。
具有以下优点：
最高的动态性能
低漂移值
非常好的线性度。
数字编码器技术
采用数字编码器技术的扫描振镜实现了卓越的定位精度和长期稳定性，因此特别适合高端应用。与模拟位置检测器相比，它们的特点在于：
由于 PD 信号的低噪声（最低的抖动值），具有最高精度
非常高的长期稳定性和线性度
非常适合要求最高吞吐量和精度的应用
SL2-100 接口与 SCANLAB RTC5/RTC6 控制卡配合支持 20 位分辨率
凭借优异的抗噪性确保最高的加工精度
intelliSCANse 扫描振镜
此处使用的 dynAXISse 振镜扫描器提供最高精度
最佳质量，具有非常好的性价比
最快的 10 mm 孔径带数字编码器的扫描振镜
se 编码器技术
干涉测量工作原理
SCANLAB 专利技术采用在转子端带有减惯性镜片的“光指针编码器”

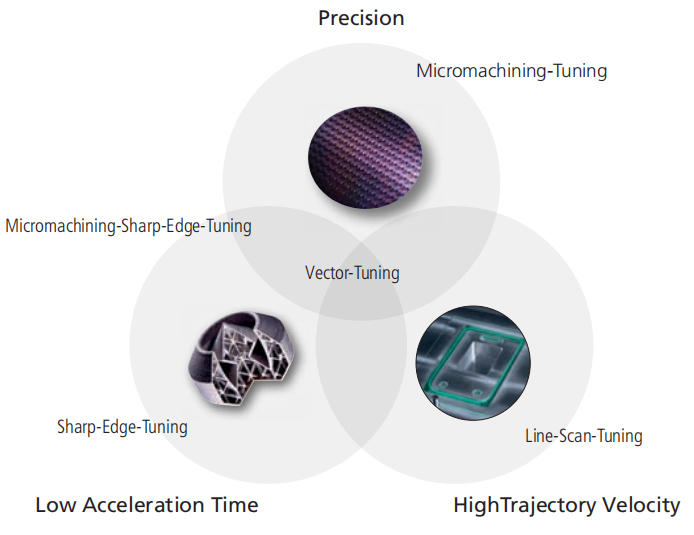

调谐原理
调谐是指扫描系统的动态配置。它是数字伺服控制的一种微调，决定了扫描系统在驱动扫描图案时的动态响应。
采用 iDRIVE 技术的数字系统 – 例如 intelliSCAN – 可以在存储器中存储最多三个调谐设置。甚至可以在打标过程中切换这些调谐设置。
始终是理想的调谐
特殊调谐可以优化扫描系统以满足不同的要求，例如用于矢量、跳转或微加工。
应用特定的调谐带来了提高的速度和定位精度。数字实现的输出级减少了发热，从而提高了温度稳定性。
有哪些类型的调谐可用？
大多数调谐的特点在于跟踪误差和最大速度。
低跟踪误差有利于空间小/复杂的打标，但伴随着有限的最大速度。相反，提高速度也会增加跟踪误差。
跳转调谐是一个特例，其中长距离跳转的跳转时间被最小化，从而完全消除了恒定跟踪误差。跳转调谐特别适合钻孔应用。
选定调谐概述
某些调谐并非适用于所有孔径和型号！
| 调谐 | 优化目标 | 应用 |
| 快速矢量调谐 | 在广泛的应用中所有参数的平衡最优点 | 矢量打标 |
| 步进调谐 | 最小阶跃响应时间 | 钻孔、穿孔 |
| 锐边调谐 | 低加速时间，小边缘圆角 | 微结构 |
| 微加工调谐 | 低抖动，低线条波纹度 | 矢量打标，微结构 |
| 微加工-锐边调谐 | 低加速时间，低抖动 | 微结构 |
| 线扫描调谐 | 最高打标速度（限制：较高的加速时间） | 超短脉冲激光加工 |
典型规格
| 型号 | IntelliSCAN 10 | IntelliSCAN 14 | IntelliSCAN 20 | IntelliSCAN 30 |
| 产品线 | IntelliSCAN IntelliSCAN III IntelliSCANde se | IntelliSCAN IntelliSCAN III IntelliSCANde se | IntelliSCAN IntelliSCAN III IntelliSCANde se | IntelliSCAN IntelliSCAN III IntelliSCANde se |
| 孔径 [mm] | 10 | 14 | 20 | 30 |
| 调谐 | 快速矢量 | 锐边 | 快速矢量 | 快速矢量 |
| 跟踪误差 [ms] | 0.11 | 0.15 | 0.32 | 0.55 |
| 打标速度 [m/s] | 3.5 | 2.0 | 1.0 | 0.7 |
| 定位速度 [m/s] | 12.0 | 5.0 | 11.0 | 9.0 |
| 良好书写质量 [cps] | 1080 | 680 | 340 | 220 |
| 高书写质量 [cps] | 760 | 480 | 230 | 150 |
| 满量程 1% [ms] | 0.40 | 0.45 | 0.70 | 1.1 |
| 满量程 10% [ms] | 1.1 | 3.0 | 1.9 | 2.5 |
精度与稳定性
| 产品线 | IntelliSCAN | IntelliSCAN III | IntelliSCANde se |
| 重复性 (RMS) | < 2 | < 2 | < 0.4 |
| 定位分辨率 [位] | 18 | 18 | 20 |
| 非线性 | < 3.5 mrad/44° | < 0.9 mrad / 44° | < 0.5 mrad/44° |
| 温度漂移 | |||
| 偏移 [urad/K] | < 15 | < 15 | |
| 增益 [ppm/K] | < 25 | < 8 | |
| 长期漂移 | |||
| 8-h-漂移 (预热 30 分钟后) | < 0.6 mrad | ||
| 偏移 [urad] | < 100 | < 20 | |
| 增益 [ppm] | < 100 | < 20 | |
| 24-h-漂移 (预热 3 小时后) | |||
| 偏移 [urad] | < 100 | < 20 | |
| 增益 [ppm] | < 100 | < 25 | |
| 抖动 (位置噪声, RMS) | < 5 | < 5 | < 1.6 |
