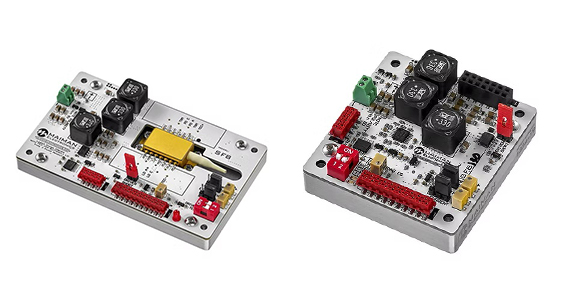

半导体激光电源SF8XXX

输出电流（LD）：0.25–1.5 A；TEC输出电流：±4 A；底板安装；兼容 Butterfly 1 型和 2 型激光器；电流稳定性 < 0.1%。

SF8XXX 系列激光二极管驱动器和 TEC 温控器适用于驱动采用 10 或 14 引脚蝶形封装的光纤耦合激光二极管。SF8XXX 系列驱动器提供适用于 1 型（泵浦）或 2 型（通信，SF8XXX-T）蝶形激光二极管的引脚排列。

SF8XXX 系列内置具有高稳定性（±0.01 A）的激光二极管恒流源和热电（Peltier）温控器（TEC）。集成的温控系统可将Peltier元件的温度精准控制在 ±0.01 °C 以内。

该系列的激光二极管驱动电路为非隔离型低压差线性稳流器（LDO），提供高稳定性和低纹波的恒定电流输出。TEC驱动电路则为非隔离型DC/DC变换器，同样具备低电流纹波特性。

SF8XXX 系列还具备可调TEC输出电流限制功能和自适应PID温控器，可实现最优的温度调节性能。所有SF8XXX产品均支持模拟信号或数字信号及板载开关控制。

SF8XXX 系列驱动器封装于尺寸为 61 × 101.6 mm 的外壳中，并配有铝质底板以辅助激光器散热。该系列驱动器可安装于任何具备良好热传导性能的表面，以有效散发激光器的功率损耗热量。

激光器安装座位于驱动板上，可选焊盘（用于将蝶形激光器直接焊接到驱动板上）或集成式Azimuth插座（适用于蝶形封装器件的-ZIF类型）。

产品特点：

• 适用于蝴蝶型激光二极管的一体化电流源、温度控制器和支架（ZIF-10/ZIF 14 型，带方位角 ZIF 插座）

• 兼容 1 型 Butterfly 10 针、1 型 / 2 型 Butterfly 14 针激光二极管（取决于型号）

• 低激光二极管电流纹波：≤10 µA

• 激光二极管电流稳定性<0.1%>

• 集成 PID 控制器，无需设置

• 软启动电流斜坡、电流限制、激光二极管保护的温度限制

• 自由软件

• NTC热敏电阻输入

• 模拟控制信号/RS-232

• 可在 5% 以内校准电流

应用领域：

• 蝶形封装激光二极管供电

• 激光泵浦

• 激光光谱

• 实验室测试系统搭建

典型规格：

SF8XXX系列：适用于蝴蝶封装激光二极管
