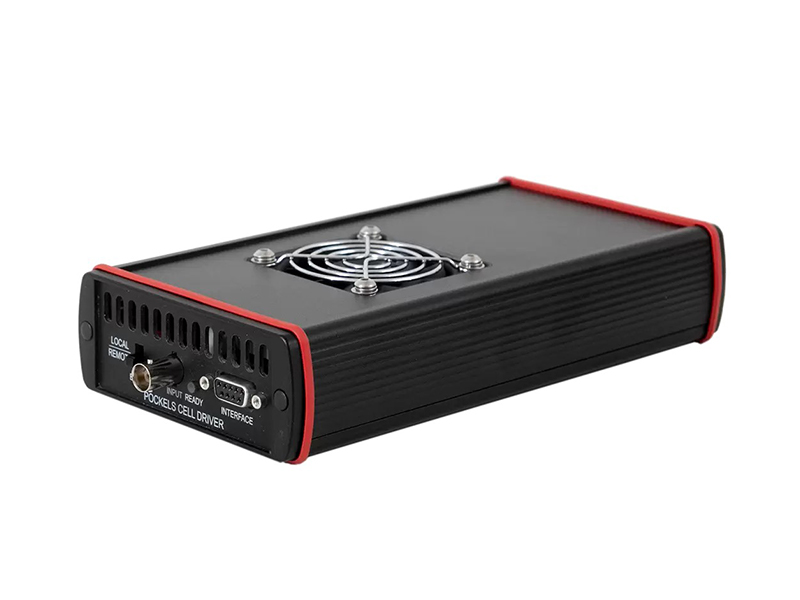

QBX-08是一款高性能任意波形普克尔盒驱动器，兼具信号放大与高电压输出能力。它能将0-8V的任意输入波形以100:1的比例精准放大，输出最高达800V的高压信号，带宽超过50kHz（在800V/60pF条件下），切换速率快至1μs。该驱动器是电光调制、光束偏转、压电陶瓷及MEMS驱动应用的理想选择。其采用强制风冷设计，支持容性负载，并提供灵活的定制选项，以满足不同科研与工业场景下对高压、高速、高精度波形复现的严苛需求。
我们一站式供应各种类型的电光Q开关电源，电光Q驱动电源，任意波形普克尔盒驱动器，普克尔高压电源，电光Q驱，电光开关电源，电光Q开关驱动器，普克尔盒驱动电源，可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务，欢迎联系我们！
QBX-08是一款专为连续脉冲应用设计的普克尔盒驱动器，可实现输出电压值的连续可调。本质上这是一个单通道信号放大器，在连接普克尔盒时可作为电光调制器使用，但其应用领域不仅限于此。
该模块需要+24V直流电源供电，并通过波形发生器设置工作电压和信号形式。驱动器基于电压放大器设计，最大输出电压为800V。支持对任意波形的低压输入模拟信号（0-8V）进行100:1比例放大，并传输至普克尔盒。
QBX-08配备主动冷却风扇，提供内置式和机箱式两种版本。输出极性、增益、负载类型和最大输出电压均可定制。
另提供更强大的QBX-16型号（最高1600V）作为PCB板选项。
电光学（光调制、光束偏转、光束导向）
压电执行器、MEMS执行器
超声波设备
作为单通道信号放大器
任意波形 - 输入信号放大器
高电压 - 最高800V
高频率（带宽） - 满电压60pF负载下超过50kHz，较小电压和负载下可达1MHz
快速切换 - 全斜率＜1μs，转换速率约1kV/μs
| 电源输入 | 24 V 直流，1.5 A |
| 信号 | 模拟信号 0-8 V |
| 输入阻抗 | 50 欧姆 |
| 输出类型 | 高压信号，复现低压输入信号波形 |
| 输出极性 | 正极性（可根据要求定制） |
| 输出电压 | 0-800 V (100:1 放大比例) |
| 重复频率 | 最高可达 1 MHz（在较小负载和电压下）。 同时受限于公式：fMAX * C * U2 = 2W，例如： ~50 kHz @ 800 V 且 60 pF ~130 kHz @ 500 V 且 60 pF |
| 上升时间 (下降时间) | < 1 μs |
| 延迟时间 | < 1 μs |
| 负载类型 | 容性负载 |
| 负载电容 | < 60 pF |
| 冷却方式 | 强制风冷 |
| 工作温度 | +10 … +40 °C |
| 存储温度 | -20 … +60 °C |
| 湿度 | 0 ... 90%，无冷凝 |
| 尺寸 | 206 x 85 x 45 mm |
| 重量 | 0.6 kg |

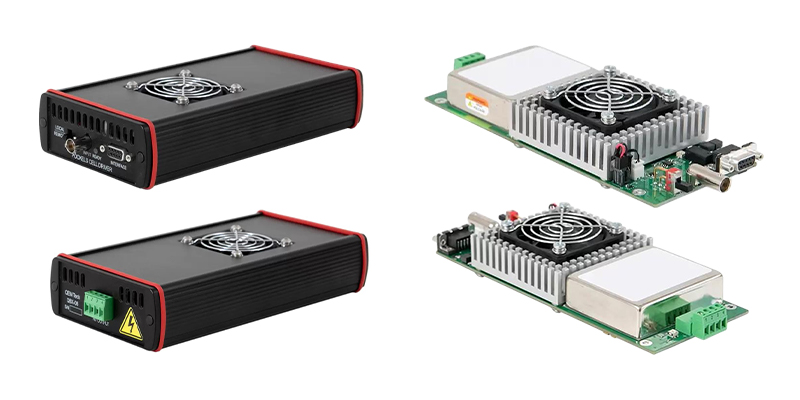

提供PCB和封闭式两种版本可选。
