QBU-mini-SP系列是一款结构紧凑、性能卓越的普克尔盒驱动器模块。它能产生高达4.0 kV的双极性高压脉冲，拥有极快的响应速度（<10 ns上升/下降时间）和低抖动（±0.2 ns），专为需要精密时序控制的应用而设计。该模块通过外部TTL信号触发，支持常开、常关及用户自定义脉冲模式，脉冲宽度可在100-2000 ns内灵活调节。其高达10 kHz的重复频率（满负载下）和小于40 ns的延迟时间，使其成为激光Q开关、脉冲挑选和脉冲切片等应用的理想选择，为激光系统提供可靠且高效的高速调制解决方案。
我们一站式供应各种类型的电光Q开关电源，电光Q驱动电源，普克尔盒电源，普克尔高压电源，电光Q驱，电光开关电源，电光Q开关驱动器，普克尔盒驱动电源，普克尔盒驱动器，普克尔盒驱动板，可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务，欢迎联系我们！

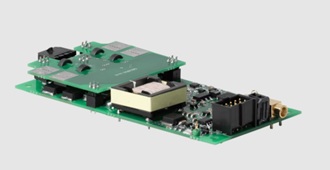

QBU-mini-SP 系列普克尔盒驱动器是一系列不同的驱动器电路板，其主要区别在于输出电压范围（最高可达 4.0 kV 双极性），具体模块可产生双极性高压脉冲，具有高重复频率、快速上升和下降时间 (< 10 ns)、可调电压幅度和脉冲宽度（从 100 ns 到 2000 ns）。
该系列是 QBU-mini 的改进型号。主要区别如下：
| 特性 | QBU-mini-SP | QBU-mini |
| 脉冲宽度, ns | 100 – 2000 | 200 -∞ |
| 上升/下降时间, ns | < 10, 典型值 7 | < 15, 典型值 10 |
| 抖动, ns | ± 0.2 | ± 2 |
| 延迟时间, ns | < 40 | < 160 |
请注意，对于双极性设备，输出脉冲电压 U 是通过向正输出线施加 +U/2 并向负输出线施加 –U/2 来形成的。
QBU-mini-SP 系列专为通过施加快速切换的高压来控制普克尔盒而设计。该模块需要 +24 V 直流电源供电和脉冲发生器来设置工作频率和脉冲宽度。输出电压电平可以通过板载配置微调电位器手动或通过向相应引脚施加直流电压进行远程编程，在工作范围内由用户设定。
QBU-mini-SP 系列基于 MOSFET 技术，提供高重复频率和对于脉冲上升沿和下降沿都极快的转换时间 (< 10 ns)。
在保持足够强制风冷冷却、低负载电容和低工作电压的情况下，模块可以实现数十 kHz 的性能（连续模式）或接近两倍的性能（突发模式）。在满负载（4.0 kV, 7 pF）下，重复频率高于 10 kHz。
结构紧凑 (尺寸可小至 102x50x20 mm)
输出由外部任意 TTL 信号触发
高达 4.0 kV 的输出电压
10 kHz 重复频率 (4.0 kV, 7 pF 条件下)
< 10 ns 的上升时间和下降时间
Q开关
脉冲挑选, 脉冲切片
| 参数 | 规格值 |
| 电压 | +24 V DC |
| 工作模式 | 由外部任意 TTL 信号触发 |
| 电压 - 高电平 | 可调节，最高达 4.0 kV |
| 电压 - 低电平 | 固定 0 V |
| 脉冲宽度 | 100 – 2000 ns |
| 最大重复频率 | > 10 kHz |
| 上升/下降时间 | < 10 ns (典型值 7 ns) |
| 抖动 | 典型值 ~ 0.2 ns |
| 延迟时间 | 典型值 < 40 ns |
| 保护 | 过热保护 (约 95 °C ) |
| 工作温度 | +10 … +40 °C |
| 存储温度 | -20 … +60 °C |
| 湿度 | 0 … 90%，无冷凝 |
| 尺寸 (长x宽x高) | 102 x 50 x 20 mm |
| 重量 | < 0.1 kg |
| QBU-mini-SP-4016 | 1.6-4.0 kV高压调节范围 |
| QBU-mini-SP-3514 | 1.4-3.5 kV高压调节范围 |
| QBU-mini-SP-3012 | 1.2-3.0 kV高压调节范围 |
| QBU-mini-SP-2008 | 0.8-2.0 kV高压调节范围 |
| QBU-mini-SP-1004 | 0.4-1.0 kV高压调节范围 |
