QBY-GaN系列是基于先进氮化镓技术的普克尔盒驱动器，专为精密激光控制而设计。该系列提供高达4kV的双极性超快电压脉冲，拥有仅3-4纳秒的极快上升/下降时间，脉冲宽度可在10-1000纳秒范围内灵活调节。涵盖自然冷却、散热片与强制风冷三种型号（QBY-4001/4008-P/4010-A），最大重复频率可达1kHz至100kHz，满足从脉冲切片、脉冲挑选到控制激光再生放大器等多种严苛应用需求。其紧凑的设计、卓越的开关速度和强大的驱动能力，使其成为高端激光系统的理想选择。
我们一站式供应各种类型的电光Q开关电源，电光Q驱动电源，普克尔盒电源，普克尔高压电源，电光Q驱，电光开关电源，电光Q开关驱动器，普克尔盒驱动电源，普克尔盒驱动器，普克尔盒驱动板，可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务，欢迎联系我们！

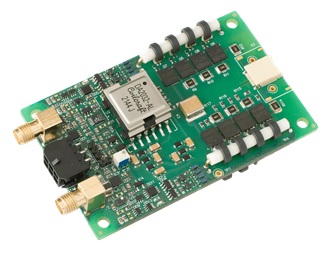

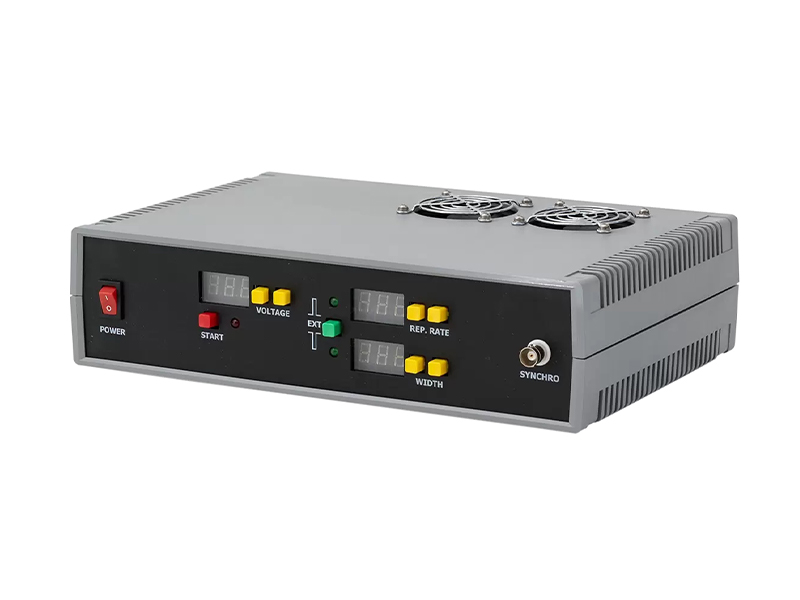

QBY-4001、QBY-4008-P 和 QBY-4010-A 是 OEM Tech 公司基于氮化镓 (GaN) 晶体管的普克尔盒驱动器，可在输出端提供双极性电压脉冲（上升/下降时间 3-4 ns），用于控制电光晶体的双折射，从而改变通过其中的光的偏振状态。QBY-4001 设计得非常紧凑且开关速度快，可获得短至 10 ns 的脉冲。QBY-4010-A 配备了冷却风扇，QBY-4008-P 则采用散热片外壳，这使得它们在最大电压下的最大重复频率相比 QBY-4001 提高了十倍，不过系统的尺寸也稍大一些。此外还有带舒适用户界面的 QBY-BT 系列 GaN 普克尔盒驱动器。
可以通过模拟输入信号调节脉冲幅度，通过外部 TTL 信号 J1 和 J2 调节脉冲重复频率和宽度。输出电压高达 4 kV，最大重复频率很大程度上取决于所选的输出电压值以及负载电容（因此我们建议使用尽可能短的电缆，并选择较低电容的普克尔盒）。
输入 24 V DC
输出电压高达 4 kV (双极性)
可调脉冲宽度，10-1000 ns (可根据要求提供其他范围)
3-4 ns 上升/下降时间
紧凑尺寸
脉冲切片，脉冲挑选
激光再生放大器的控制
| 型号 | QBY-4001 | QBY-4008-P | QBY-4010-A |
| 冷却方式 | 自然风冷 (散热片) | 强制风冷 | 强制风冷 |
| 最大重复频率 (在4kV时) | 1 kHz | 8 kHz | 10 kHz |
| 尺寸 (毫米) | 80 x 50 x 20 | 87 x 56 x 43 | 80 x 71 x 28 |
| 电压 | 24V DC |
| 电流 | 最大 500 mA |
| 类型 | 双极性 (Bipolar) |
| 脉冲幅度 | 可调，范围约 0 – 4 kV |
| 脉冲宽度 | 可调，10 – 1000 ns (其他范围可要求定制) |
| 上升/下降时间 ¹ | 3-4 ns |
| 延迟时间 | ≤10 ns |
| 抖动 (Jitter) | ≤0.2 ns |
| 负载类型 | 容性 |
| 负载电容 | 推荐 5 pF, 最大 10 pF |
| 工作温度 | -30 … +60 °C |
| 保护 | 过热保护 (~80°C) |
| 尺寸 | 80x50x20 mm (QBY-4001) 80x71x28 mm (QBY-4010-A) 87x56x43 mm (QBY-4008-P) |
| 重量 | <0.045 kg (QBY-4001) <0.45 kg (QBY-4008) |
