QBD-nano是一款基于雪崩晶体管技术的超紧凑普克尔盒驱动器，专为高性能激光控制而设计。其尺寸仅40x30x10毫米，却能产生高达5kV的双极性输出脉冲，上升时间快至1-3纳秒，重复频率最高可达10kHz。该驱动器具备优异的脉冲稳定性（<1%）和宽泛的工作温度范围（-40°C至+65°C），通过外部触发和模拟编程接口，为激光器的Q开关、腔倒空及光电调制应用提供了可靠、高效的高压开关解决方案。其模块化设计允许用户根据电压和频率需求选择不同型号，是集成于精密激光系统的理想选择。
我们一站式供应各种类型的电光Q开关电源，电光Q驱动电源，普克尔盒电源，普克尔高压电源，电光Q驱，电光开关电源，电光Q开关驱动器，普克尔盒驱动电源，普克尔盒驱动器，普克尔盒驱动板，可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务，欢迎联系我们！

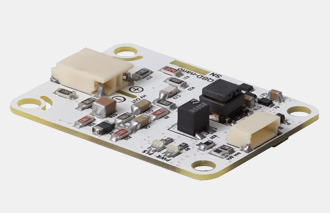

QBD-nano是一款极其紧凑的普克尔盒驱动板，可在宽温度范围内产生具有高重复率、快速上升时间和可调脉冲幅度的高压脉冲。它可以产生高达3.8kV的双极输出电压。QBD-nano 专门设计用于通过施加快速开关高压来控制普克尔盒。该模块需要+5V直流电源和脉冲发生器来设置工作频率。用户可以手动（通过板载配置微调器）或自动（在各个引脚之间施加直流电压）在2600V-3800V范围内（基本版本 QBD-nano-3801）对输出电压电平进行编程。QBD-nano 基于雪崩晶体管，为前沿脉冲提供快速转换时间。QBD-nano 的恢复时间相对较长（后脉冲沿为5-10μs，而QBU-nano为1-3ns）。
结构紧凑（40x30x8mm）
双极输出
高达3.8kV的输出电压
高达4kHz的重复率
1-3ns上升时间
调Q
| 电压 | +5…+12 V DC (工作范围: +4.5…+12.5 V) |
| 最大电流 | 5V 时 500 mA / 12V 时 200 mA |
| 典型功耗 | 5V 时 400-420 mA 或 12V 时 160-180 mA |
| 类型 | 双极性 (Bipolar) |
| 高压脉冲幅度 | (0.80 - 1) × UMAX 可调 |
| 最大输出电压 | 标准版本: 2500 V, 3800 V, 5000 V (其他电压可定制) |
| 脉冲间稳定性 | < 1% |
| 上升时间 | 1-3 ns |
| 导通时间 | 0.5-1.0 μs (出厂预设，默认 0.8-0.9 μs) |
| 恢复时间 | < 10 μs |
| 延迟 | < 20 ns (典型值) |
| 抖动 | < 0.1 ns (典型值) |
| 重复频率 | 最大 1-10 kHz (可定制) |
| 负载电容 | 推荐: 5-7 pF 最大: 20 pF |
| 工作温度 | -40 … +65 °C |
| 尺寸 | 40 × 30 × 10 mm |
| 重量 | 0.01 kg |
| 型号 | 输出电压范围 | 最大重复频率 | 描述与应用条件 |
| QBD-nano-5002 | 4.0 – 5.0 kV | 2 kHz | 高压版本，在 5.0 kV 输出电压、5 pF 负载及 25 °C 温度下，最高重复频率可达 2 kHz。 |
| QBD-nano-3804 | 2.8 – 3.8 kV | 4 kHz | 基础版本，在 3.8 kV 输出电压、5 pF 负载及 25 °C 温度下，最高重复频率可达 4 kHz。 |
| QBD-nano-2508 | 1.9 – 2.5 kV | 8 kHz | 低压版本，在 2.5 kV 输出电压、5 pF 负载及 25 °C 温度下，最高重复频率可达 8 kHz。 |
