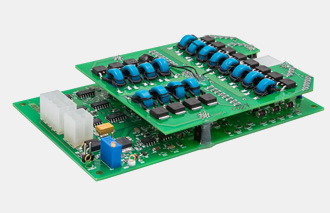

QBU系列是一款紧凑型高压普克尔盒驱动板，支持高达6kV双极输出电压与100kHz重复频率，上升时间＜15ns，可驱动0.5nF容性负载。通过外部TTL信号触发，提供纳秒级精度和低抖动性能，适用于激光调Q、脉冲选择与切片等高精度光电控制应用。采用+24V直流供电，支持本地/远程电压调节，兼具高稳定性和易集成特性，是工业与科研激光系统的理想驱动解决方案。
我们一站式供应各种类型的电光Q开关电源，电光Q驱动电源，普克尔盒电源，普克尔高压电源，电光Q驱，电光开关电源，电光Q开关驱动器，普克尔盒驱动电源，普克尔盒驱动器，普克尔盒驱动板，可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务，欢迎联系我们！
QBU系列是一款体积小、稳定性好、高重复率和的功能强大的多功能普克尔盒驱动板，输出电压范围（高达6.0kV 双极），方波输出，高达0.5nF带负载能力，可用于高级光束控制，专门设计用于通过施加快速开关高压来控制普克尔盒，这些模块需要 +24 V DC 电源和脉冲发生器来设置工作频率和脉冲宽度。用户可以手动（通过板载配置微调器）或远程（将直流电压施加到相应的引脚）在工作范围内对输出电压电平进行编程。QBU系列基于 MOSFET 技术，为两个脉冲边沿提供高重复率和快速转换时间 (< 15 ns)。
通过任意外部TTL信号输出触发，提供多种操作方案
高达6kV的输出电压
高达100kHz的重复率
<15ns（约10ns典型值）上升/下降时间
紧凑、易于内置的设计
调Q
脉冲选择、脉冲切片
| 输入电压 | +24VDC |
| 工作模式 | 输出由任意外部TTL信号触发 |
| 电压，高电平 | 可调，高达6kV |
| 电压，低电平 | 固定，0V |
| 脉冲宽度 | 200ns-∞ |
| 最大重复率 | 高达100kHz 或更高（取决于负载和电压） |
| 上升/下降时间 | <15ns(~10 ns典型值) @负载<11pF；<20ns@负载<23pF |
| 抖动 | 10ns（LJ修改为1ns） |
| 延迟时间 | 1us（LJ修改为100ns） |
| 负载电容 | 高达0.5nF |
| 工作温度 | +10~+40℃（可根据要求提供更宽的温度范围） |
| 贮存温度 | -20~+60℃ |
| 湿度 | 0~90%，不结露 |
| 尺寸 | 130x80x25mm |
| 重量 | 0.1kg |
| QBU-6024-LJ | 2.4-6.0kV高压调节范围 |
| QBU-5020-LJ QBU-5020 | 2.0-5.0kV高压调节范围 |
| QBU-4016-LJ QBU-4016 | 1.6-4.0kV高压调节范围 |
| QBU-3012-LJ QBU-3012 | 1.2-3.0kV高压调节范围 |
| QBU-2008-LJ QBU-2008 | 0.8-2.0kV高压调节范围 |
| QBU-1004-LJ QBU-1004 | 0.4-1.0kV高压调节范围 |
