QBD-mini系列是一款基于MOSFET技术的Q开关驱动器，专为高效、精准地控制普克尔盒而设计。该系列模块可提供高达±2kV（总计4.0kV）的双极性高压脉冲输出，支持用户编程输出电压。其提供常开（Pull-down）与常关（Push-up）两种输出方案，能满足不同激光系统的需求。产品具备纳秒级快速上升时间与高重复频率（在4kV时可达25kHz），虽然恢复时间较长，但其卓越性能在突发模式下更能提升一倍，是工业与科研级激光应用的理想驱动核心。
我们一站式供应各种类型的电光Q开关电源，电光Q驱动电源，普克尔盒电源，普克尔高压电源，电光Q驱，电光开关电源，电光Q开关驱动器，普克尔盒驱动电源，普克尔盒驱动器，普克尔盒驱动板，可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务，欢迎联系我们！

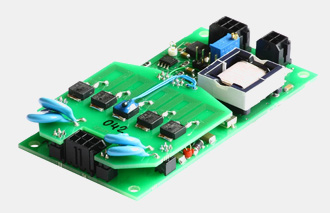

QBD-mini系列是一款非常简单、紧凑且价格低廉的普克尔盒驱动板，这些驱动板的输出电压范围（高达4.0kV双极），专门设计用于通过施加快速开关高压来控制普克尔盒。这些模块需要+24V直流电源和脉冲发生器来设置工作频率。用户可以手动（通过板载配置微调器）或远程（将直流电压施加到相应的引脚）在工作范围内对输出电压电平进行编程。QBD-mini系列基于MOSFET技术，为前沿脉冲提供高重复率和快速转换时间。QBD的恢复时间相对较长（后脉冲沿为5-10μs，而QBU的恢复时间<20ns）。
主要特点：
退压式和升压式（固定）
高达6kV的输出电压
高达100kHz的重复率
<20ns上升时间或<20ns下降时间（前沿）
主要应用：
调Q
主要技术参数
| 输入电压 | +24VDC |
| 工作模式 | 退压式和升压式 |
| 电压，高电平 | 调节，高达4kV |
| 电压，低电平 | 固定，0V |
| 最大重复率 | 高达100kHz或更高（取决于负载和电压） |
| 上升时间（下降时间） | <20ns |
| 恢复时间 | 5-10us（取决于负载） |
| 抖动 | 10ns |
| 延迟时间 | 1us |
| 负载电容 | 高达0.5nF |
| 工作温度 | +10~+40℃（可根据要求提供更宽的温度范围） |
| 贮存温度 | -20~+60℃ |
| 湿度 | 90%，不结露 |
| 尺寸 | 90x50x20mm |
| 重量 | 0.1kg |
常用型号
| 退压式 | 升压式 | ||
| QBD-mini-4016-DN | 退压式，1.6-4.0 kV高压调节范围 | QBD-mini-4016-UP | 升压式，1.6-4.0 kV高压调节范围 |
| QBD-mini-3012-DN | 退压式，1.2-3.0 kV高压调节范围 | QBD-mini-3012-UP | 升压式，1.2-3.0 kV高压调节范围 |
| QBD-mini-2008-DN | 退压式，0.8-2.0 kV高压调节范围 | QBD-mini-2008-UP | 升压式，0.8-2.0 kV高压调节范围 |
| QBD-mini-1004-DN | 退压式，0.4-1.0 kV高压调节范围 | QBD-mini-1004-UP | 升压式，0.4-1.0 kV高压调节范围 |
