QBX-16是一款高性能任意波形普克尔盒驱动器，兼具高电压与高带宽性能。其核心是一个增益为300:1的信号放大器，能将0-5.33V的模拟输入信号无损放大至0-1600V的高压输出，精准复现任意输入波形。该驱动器支持高达300kHz的重复频率，并具备极快的响应速度（<1μs上升时间），是电光调制、光束偏转、压电驱动和超声波应用的理想选择。采用强制风冷设计，提供完善的过热保护，确保在苛刻的科研与工业环境中稳定运行，是实现精密光电控制的强大引擎。
我们一站式供应各种类型的电光Q开关电源，电光Q驱动电源，任意波形普克尔盒驱动器，普克尔高压电源，电光Q驱，电光开关电源，电光Q开关驱动器，普克尔盒驱动电源，可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务，欢迎联系我们！
QBX-16是一款专为连续脉冲应用设计的普克尔盒驱动器，可实现输出电压值的连续可调。本质上这是一个单通道信号放大器，在连接普克尔盒时可作为电光调制器使用，但其应用领域不仅限于此。
该模块需搭配+24V直流电源和波形发生器来设置工作电压与信号形态。驱动器基于电压放大器架构，最高输出达1600V。支持0-5.33V低压模拟输入信号以300:1的比例进行任意波形放大，并传输至普克尔盒。

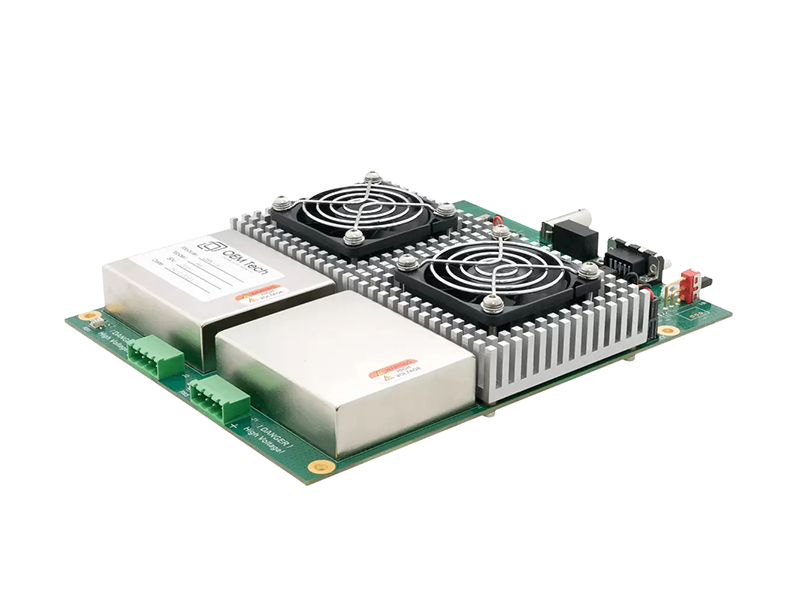

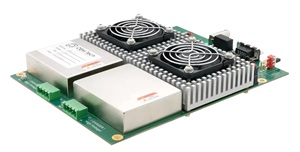

QBX-16配备双风扇主动散热系统。该驱动器仅提供PCB板形态版本。输出极性、增益、负载类型、最大输出电压等参数支持定制化修改。
另有体积更小但功率较低的QBX-08型号（最高800V）可选，提供PCB板或整机封装版本。
电光调制（光调制、光束偏转、光束控制）
压电执行器、MEMS执行器
超声波设备
作为单通道信号放大器
任意波形输入信号放大
高电压输出 - 最高1600 V
高频率（带宽） - 满幅电压下60 pF负载时达50 kHz，较低电压及负载下可达300 kHz
快速瞬变响应 - 全斜率切换时间<1 μs，
压摆率约1.5 kV/μs
| 电源输入 | 24 V DC, 3.5 A |
| 信号输入 | 模拟信号 0-5.33 V |
| 输入阻抗 | 50 Ω |
| 输出类型 | 高压信号（复现低压输入信号波形） |
| 输出极性 | 双极性 |
| 输出电压 | 0-1600 V（300:1 放大比例） |
| 重复频率 | 最高300 kHz（低负载与电压时），同时受限制公式：fMAX* C * U² = 8W 举例： ~50 kHz @ 1600 V 且 60 pF ~130 kHz @ 1000 V 且 60 pF |
| 上升/下降时间 | < 1 μs |
| 延迟时间 | < 1.5 μs |
| 负载类型 | 容性 |
| 负载电容 | < 60 pF |
| 冷却方式 | 风冷（集成双风扇） |
| 工作温度 | +10 … +40 °C |
| 存储温度 | -20 … +60 °C |
| 湿度范围 | 0 ... 90%，无冷凝 |
| 保护机制 | 过热保护 |
| 尺寸（长×宽×高） | 220×170×45 mm |
| 重量 | 1.2 kg |
