QBU-BT-10kV是一款顶尖的普克尔盒驱动器，以其高达10kV的双极性高压输出、卓越的开关性能（<25ns切换速度）及多模式操作（上推/下拉/外部TTL触发）脱颖而出。它完美适用于激光器的Q开关、腔倒空、脉冲挑选与切片等精密光电控制应用。设备支持全压>5kHz与低压>50kHz的高重复频率工作，并通过RS232或前面板提供高度可调性，是科研实验室及工业应用中实现高速、稳定光调制的理想解决方案。
我们一站式供应各种类型的电光Q开关电源，电光Q驱动电源，普克尔盒电源，普克尔高压电源，电光Q驱，电光开关电源，电光Q开关驱动器，普克尔盒驱动电源，可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务，欢迎联系我们！
QBU-BT-10kV 是 QBU-BT 系列的扩展型号，其工作电压范围高达 10 kV（双极性）。高输出电压允许在半波电压方案下使用普克尔盒或处理更大的晶体。请注意，对于双极性设备，输出脉冲电压 U 是通过向正输出线施加 +U/2 并向负输出线施加 -U/2 来实现的。
Q开关
脉冲挑选，脉冲切片
高度可调设备
单一模块集成上推（Push-up）、下拉（Pull-down）及混合模式
高达 10 kV 输出电压
最大电压下重复频率超过 5 kHz，较低电压下超过 50 kHz
非常适合实验室用途
QBU-BT-10kV 系列专为通过施加快速开关的高压来控制普克尔盒而设计。用户可以通过 RS232 接口或前面板在工作范围内选择电压水平、工作频率和脉冲宽度。触发可以自动执行，或通过来自外部设备的信号执行。

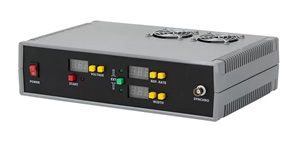

该设备采用封装，方便用户安装，使用通用的 100-240 V 交流电 50/60 Hz 运行，因此您不需要额外的驱动器电源。
三种不同的操作模式可供选择：
上推模式（= 常关方案）：基础电压电平为零，内部触发。
下拉模式（= 常开方案）：产生从基础偏置电压到地的脉冲，内部触发。
外部触发模式：由外部低压任意 TTL 信号触发，外部同步模式。
该驱动器具有大量可调设置，允许以多种方式定制输出信号以解决广泛的任务，这使其非常适用于实验室。
QBU-BT-10kV 基于 MOSFET 技术，提供高重复频率和快速的脉冲边沿转换时间（上升/下降时间 < 20 ns / < 25 ns）。凭借高效率和嵌入式强制风冷，即使在最大输出电压下也能实现多千赫兹的操作。
在内部同步模式下，QBU-BT-10kV 的性能受限于下表中给出的值。假定普克尔盒和连接电缆的总电容负载为 11 pF（这对应于典型的 5-7 pF 普克尔盒电容加上 30-50 cm 电缆的情况）。
| 输出电压 (kV) | 重复频率 (kHz) |
| 4.00 - 4.99 | 50 |
| 5.00 - 5.99 | 30 |
| 6.00 - 6.99 | 25 |
| 7.00 - 7.99 | 20 |
| 8.00 - 8.99 | 15 |
| 9.00 - 9.99 | 10 |
| 10.0 - 10.0 | 5 |
在外部同步模式下可以实现更高的性能。在突发模式（即短期操作）下，性能至少提高两倍，在低工作电压和低负载电容下可达 100 kHz。
性能会随着负载电容的增加而下降。
| 电压 | 100-240 V AC, 50/60 Hz |
| 电流消耗 | < 1 A |
| 工作模式 | 下拉模式 (pull-down scheme)、上推模式 (push-up scheme)、外部任意TTL信号触发 |
| 高电平电压 | 可在 4 – 10 kV 范围内调节 |
| 低电平电压 | 固定为 0 V |
| 脉冲宽度 (内部同步) | 1 μs - 1 s |
| 脉冲宽度 (外部同步) | 200 ns - ∞ |
| 最大重复频率 (满载, 10kV, 11pF) | > 5 kHz |
| 最大重复频率 (低电压下) | > 50 kHz |
| 上升时间 / 下降时间 | < 20 ns / < 25 ns |
| 抖动 (Jitter) | ~ 1.5 ns |
| 延迟时间 | ~ 150 ns |
| 保护 | 过热保护 (约 72 °C) |
| 工作温度 | 0 … +40 °C |
| 存储温度 | -20 … +60 °C |
| 湿度 | 0 ... 90%，非冷凝 |
| 尺寸 | 300 x 220 x 80 mm |
| 重量 | 2 kg |
