QBU-mini系列是一款专为驱动普克尔斯盒设计的紧凑型高压脉冲驱动器。它可提供高达±2kV（合计4kV）的双极性输出，具有低于15纳秒的极快上升/下降时间，确保激光脉冲的精确控制。该模块支持外部TTL信号触发，工作模式灵活（常开/常闭/用户自定义），重复频率在满负载下超过8kHz，并可通过对流冷却进一步提升性能。其紧凑的尺寸和远程电压控制功能，使其成为集成到激光系统、电光调制器及科学研究设备中的理想选择。
我们一站式供应各种类型的电光Q开关电源，电光Q驱动电源，普克尔盒电源，普克尔高压电源，电光Q驱，电光开关电源，电光Q开关驱动器，普克尔盒驱动电源，普克尔盒驱动器，普克尔盒驱动板，可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务，欢迎联系我们！

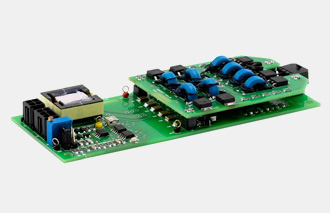

QBU-mini系列普克尔斯盒驱动器是多种输出电压范围可达4.0千伏双极性的驱动电路板。请注意：双极性设备通过向正极输出线施加+U/2电压，向负极输出线施加-U/2电压来形成输出脉冲电压U。
QBU-mini系列专为通过快速切换高压控制普克尔斯盒而设计。该模块需要+24V直流电源供电，并需配备脉冲发生器来设置工作频率和脉冲宽度。用户可通过板载配置微调电位器手动调节，或向相应引脚施加直流电压进行远程调节，从而在工作范围内编程设置输出电压水平。
紧凑（小至140x50x20mm）
输出由任意外部TTL信号触发
高达4.0kV的输出电压
高达50kHz的重复率（取决于电压）
<15ns上升时间和下降时间
调Q
脉冲选择、脉冲切片
| 输入电压 | +24VDC |
| 工作模式 | 输出由任意外部TTL信号触发 |
| 电压，高电平 | 可调，高达4.0kV |
| 电压，低电平 | 固定，0 V |
| 脉冲宽度 | 200ns-∞ |
| 最大重复率 | >8kHz满载（3.5kV，11pF）；高达30-50 kHz及更低负载电容和电压时更高 |
| 上升/下降时间 | 10ns典型值 |
| 抖动 | ~2ns（LJ修改为1ns） |
| 延迟时间 | ~150ns（LJ修改为100ns） |
| 工作温度 | +10~+40℃ |
| 贮存温度 | -20~+60℃ |
| 湿度 | 0~90%，不结露 |
| 尺寸 | 140x50x20mm |
| 重量 | 0.1kg |
| QBU-mini-4016 | 1.6-4.0 kV高压调节范围 |
| QBU-mini-3514 | 1.4-3.5 kV高压调节范围 |
| QBU-mini-3012 | 1.2-3.0 kV高压调节范围 |
| QBU-mini-2008 | 0.8-2.0 kV高压调节范围 |
| QBU-mini-1004 | 0.4-1.0 kV高压调节范围 |
