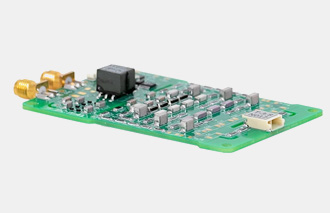

QBU-nano是一款基于雪崩晶体管技术的紧凑型普克尔斯盒驱动器，可在-40℃至+60℃宽温范围内稳定工作。该模块采用+12V直流供电，支持高达5.8kV输出电压及2kHz重复率，提供1-3ns超快上升/下降时间。脉冲宽度可通过外部触发器调节至800ns，输出电压可通过微调器或外部DC信号精确控制。具备低抖动（0.2ns）、高稳定性（＜1%）和单极脉冲输出特性，专为激光再生放大器控制、超快光束调制及脉冲选择等高端应用设计。尺寸仅80×50×20mm，兼顾高性能与便携性。
我们一站式供应各种类型的电光Q开关电源，电光Q驱动电源，普克尔盒电源，普克尔高压电源，电光Q驱，电光开关电源，电光Q开关驱动器，普克尔盒驱动电源，普克尔盒驱动器，普克尔盒驱动板，可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务，欢迎联系我们！
QBU-nano是一种紧凑型普克尔斯盒驱动器，可在宽温度范围内产生具有高重复率、快速上升和下降时间以及可调节脉冲持续时间和脉冲幅度的高压脉冲。该模块需要+12V直流电源和脉冲发生器来设置工作频率和脉冲持续时间。输出电压电平（高达5.8kV）可由用户手动（通过板载配置微调器）或自动（在各个引脚之间施加DC电压）在VMAX范围内编程为70-100%电平。输出脉冲持续时间由触发脉冲持续时间决定。QBU-nano 基于雪崩晶体管，为两个脉冲边沿提供快速转换时间。
输入–12VDC
脉冲宽度可调高达~800ns
单极输出
高达5.8kV的输出电压
高达2kHz的重复率
1-3ns上升和下降时间
工作温度-40~+60℃
超快光束调制和偏转
激光再生放大器的控制
脉冲选择
| 输入电压 | +12VDC（8-16V） |
| 输入电流 | 最大500mA |
| 输出类型 | 单极 |
| 电压，高电平 | 1300-2000V用于2000V 1800-2800V用于2800V 2600-3800V用于3800V 3600-4800V用于4800V 4400-5800V用于5800V |
| 脉冲间稳定性 | <1% |
| 上升/下降时间 | 1-3ns |
| 恢复时间 | <10us（取决于负载） |
| 抖动 | 0.1-0.2ns典型值 |
| 延迟时间 | 15-20ns典型值 |
| 重复率 | 2kHz最大值用于2000V、2800V、3800V 1kHz最大值用于4800V修改 500Hz最大值用于5800V修改 |
| 负载电容 | 推荐 5-7 pF，对于大多数修改最大 10 pF 推荐 3 pF，对于 5800 V 修改最大 5 pF |
| 工作温度 | -40~+60℃ |
| 尺寸 | 80x50x20mm |
| 重量 | 0.1kg |
| QBU-nano-2002 | UOUT= 1.3-2.0kV，FMAX= 2kHz |
| QBU-nano-2802 | UOUT= 1.8-2.8kV，FMAX= 2kHz |
| QBU-nano-3802 | UOUT= 2.6-3.8kV，FMAX= 2kHz |
| QBD-nano-4801 | UOUT= 3.6-4.8kV，FMAX= 1kHz |
| QBU-nano-58005 | UOUT= 4.4-5.8kV，FMAX= 0.5kHz，负载电容推荐3pF，最大5pF |
