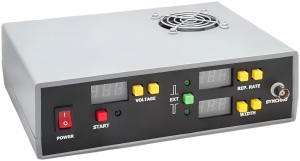

QBU-BT系列是一款高性能普克尔盒驱动器，专为精密激光控制而设计。其采用先进MOSFET技术，实现小于15纳秒的快速脉冲边沿和低至±1纳秒的抖动，重复频率最高可达100kHz以上，性能出色。设备集成RS-232与前面板控制，提供从0.4-6.0kV的宽范围电压型号选项及SMA接口低压版本，即插即用，是实验室研发和工业应用的理想解决方案，广泛应用于激光Q开关、脉冲挑选和脉冲切片等关键领域。
我们一站式供应各种类型的电光Q开关电源，电光Q驱动电源，普克尔盒电源，普克尔高压电源，电光Q驱，电光开关电源，电光Q开关驱动器，普克尔盒驱动电源，可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务，欢迎联系我们！
QBU-BT系列包含多种普克尔盒驱动器，其区别在于输出电压范围，最高可达 6.0 kV 双极性。请注意，对于双极性设备，输出电压脉冲 U 是通过向正极输出线施加 +U/2 并向负极输出线施加 -U/2 来实现的。
Q开关
脉冲挑选，脉冲切片
高度可调设备
推升、拉降和混合方案集成于单一模块
高达 6 kV 输出电压
高达 100 kHz 及更高重复频率
非常适合实验室用途
QBU-BT系列专为通过施加快速开关的高电压来控制普克尔盒而设计。电压水平、工作频率和脉冲宽度可以通过RS-232接口或前面板在工作范围内由用户选择。触发可以自动执行，或通过来自外部设备的信号执行。
设备已封装，方便用户安装，它们使用通用的100-240 V交流电 50/60 Hz运行，因此您不需要额外的驱动器电源。
有三种不同的操作模式可供选择：
推升（= 常关方案）：基压电平为零，内部触发
拉降（= 常开方案）：产生从基偏压到地的脉冲，内部触发
通过外部低压任意TTL信号触发，外部同步模式。
该驱动器具有大量设置，允许以多种方式自定义输出信号以解决广泛的任务，这使其非常适合于实验室使用。
QBU-BT系列基于MOSFET技术，提供高重复频率和快速的转换时间（< 20 ns）（适用于脉冲的两个边沿）。
提供仅带SMA型输出连接器的版本，仅适用于产品的低压版本（1500V及以下），适用于驱动低电容的单极性普克尔盒（例如电光相位和幅度调制器）。在此版本中，1000V电压设定点意味着将向HV+ SMA连接器提供+500V（相对于地），并向HV- SMA连接器提供-500V（相对于地）。可以同时使用一个或两个连接器。最多可将23pF的最大负载电容连接到HV+和/或HV-连接器。
在内部同步模式下，QBU-BT系列（从QBU-BT-1004到QBU-BT-6024）的性能受限于下表中给出的值。此处假设普克尔盒和连接电缆的总电容负载为23 pF（这对应于50厘米输出电缆非最优弯曲且普克尔盒电容高于正常值的情况）。
| 输出电压 (kV) | 重复频率 (kHz) |
| 0.40 - 0.79 | 296 |
| 0.80 - 1.19 | 200 |
| 1.20 - 1.39 | 160 |
| 1.40 - 1.59 | 130 |
| 1.60 - 1.79 | 110 |
| 1.80 - 1.99 | 90 |
| 2.00 - 2.49 | 56 |
| 2.50 - 2.99 | 40 |
| 3.00 - 3.49 | 31 |
| 3.50 - 3.99 | 24 |
| 4.00 - 4.49 | 18 |
| 4.50 - 4.99 | 15 |
| 5.00 - 5.49 | 12 |
| 5.50 - 5.99 | 11 |
| 6.00 - 6.00 | 9 |
在外部同步模式和/或突发模式（即短期操作）下，可以实现甚至更高的性能。
对于更高的负载电容，性能会下降。
| 电压 | 100-240 V 交流, 50/60 Hz |
| 电流消耗 | < 1 A |
| 工作模式 | 拉降方案 (pull-down scheme)、推升方案 (push-up scheme)、由任意外部TTL信号触发 |
| 高压高电平 (脉冲幅度) | 可在 HVMIN – HVMAX 范围内调节 ，高达 6 kV¹ |
| 高压低电平 (脉冲基底) | 固定为 0 V |
| 脉冲宽度 (内部同步模式) | 1 μs - 1/f (f 为重复频率，单位Hz) |
| 脉冲宽度 (外部同步模式) | 200 ns - 直流 (DC) |
| 最大重复频率 | 高达 100 kHz 及以上 (取决于负载和电压) |
| 上升时间 | < 15 ns |
| 下降时间 | < 15 ns |
| 抖动 (Jitter) | ±1 ns |
| 延迟时间 | < 100 ns |
| 保护 | 过热保护 (约 72 °C) |
| 工作温度 | 0 … +40 °C |
| 存储温度 | -20 … +60 °C |
| 湿度 | 0 ... 90%，无冷凝 |
| 尺寸 (长x宽x高) | 225x180x70 毫米 |
| 重量 | 2 千克 |
| 型号 | 描述 |
| QBU-BT-6024-LJ | 2.4 - 6.0 kV 高压调节范围 |
| QBU-BT-5020-LJ | 2.0 - 5.0 kV 高压调节范围 |
| QBU-BT-4016-LJ | 1.6 - 4.0 kV 高压调节范围 |
| QBU-BT-3012-LJ | 1.2 - 3.0 kV 高压调节范围 |
| QBU-BT-2008-LJ | 0.8 - 2.0 kV 高压调节范围 |
| QBU-BT-1506-LJ | 0.6 - 1.5 kV 高压调节范围 |
| QBU-BT-1506-LJ-SMA | 0.6 - 1.5 kV 高压调节范围 (SMA接口) |
| QBU-BT-1004-LJ | 0.4 - 1.0 kV 高压调节范围 |
| QBU-BT-1004-LJ-SMA | 0.4 - 1.0 kV 高压调节范围 (SMA接口) |
