QBD-BT系列普克尔盒驱动器以其卓越性能成为激光系统的核心组件。它提供高达6kV的双极性高压输出，并拥有<20ns的极速上升时间与超过100kHz的重复频率，确保激光Q开关与电光调制器获得精准、高效的驱动。该系列支持常开（下拉）和常关（上拉）两种工作模式，满足不同光学架构需求。产品集成RS-232与面板控制，采用全球通用AC电源，即插即用。无论是科研还是工业应用，QBD-BT都是实现高速、高稳定性光电调制的理想选择。
我们一站式供应各种类型的电光Q开关电源，电光Q驱动电源，普克尔盒电源，普克尔高压电源，电光Q驱，电光开关电源，高压脉冲电源，可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务，欢迎联系我们！
QBD-BT 系列包含多种普克尔盒驱动器，其区别在于输出电压范围（高达 6.0 kV 双极性）和操作方案。请注意，对于双极性设备，输出脉冲电压 U 是通过向正极输出线施加 +U/2 并向负极输出线施加 -U/2 来形成的。
Q 开关
上拉或下拉修改（固定式）
高达 6 kV 输出电压
高达 100 kHz 及更高重复频率
< 20 ns 上升或下降时间（前沿）

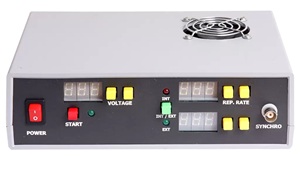

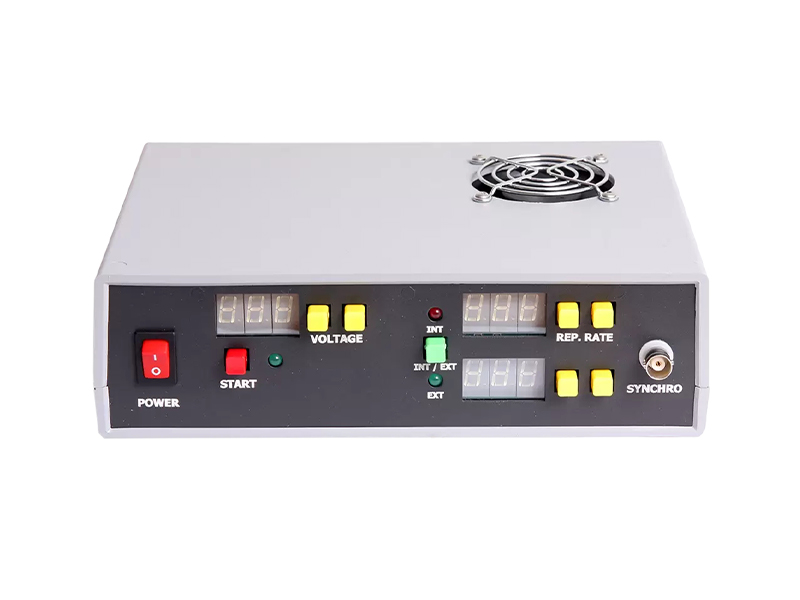

QBD-BT 系列专为通过施加快速开关的高压来控制普克尔盒而设计。电压水平和操作频率可通过 RS-232 或前面板在工作范围内由用户选择。触发可自动执行或通过外部设备的信号进行。
设备采用机箱封装，便于用户安装，它们使用通用的 100-240 V AC 50/60 Hz 电源运行，因此您不需要额外的驱动器电源。
输出信号类型有两种可能的修改方式：
上拉 (= 常关方案)：基础电压电平等于零时。
下拉 (= 常开方案)：产生从基础偏置电压到地的脉冲。
所需的修改方式应在订购时选择，用户无法自行更改。
QBD-BT 系列基于 MOSFET 技术，提供高重复频率和快速的脉冲前沿转换时间。QBD-BT 的恢复时间相对较长（脉冲后沿为 5-10 μs，而 QBU-BT 则为 < 20 ns）。
在内部同步模式下，QBD-BT 系列（从 QBD-BT-1004-UP/DN 到 QBD-BT-6024-UP/DN）的性能受限于下表中给出的值。此性能数据假设普克尔盒和连接电缆的总容性负载为 23 pF（这对应于 50 厘米输出电缆以非最优方式弯曲且普克尔盒电容高于正常值的情况）。
| 输出电压 (kV) | 重复频率 (kHz) |
| 0.40 - 0.79 | 296 |
| 0.80 - 1.19 | 200 |
| 1.20 - 1.39 | 160 |
| 1.40 - 1.59 | 130 |
| 1.60 - 1.79 | 110 |
| 1.80 - 1.99 | 90 |
| 2.00 - 2.49 | 56 |
| 2.50 - 2.99 | 40 |
| 3.00 - 3.49 | 31 |
| 3.50 - 3.99 | 24 |
| 4.00 - 4.49 | 18 |
| 4.50 - 4.99 | 15 |
| 5.00 - 5.49 | 12 |
| 5.50 - 5.99 | 11 |
| 6.00 - 6.00 | 9 |
在外部同步模式和/或突发模式（即短期操作）下，可以实现更高的性能。
性能会随着负载电容的增加而下降。
| 电压 | 100-240 V AC, 50/60 Hz |
| 功耗电流 | < 1 A |
| 工作模式 | 下拉 (= 常开) 或 上拉 (= 常关) |
| 同步方式 | 内部与外部 |
| 高电平电压 | 可调节，高达 6 kV |
| 低电平电压 | 固定，0 V |
| 最大重复频率 | 高达 100 kHz 及以上 |
| 上升/下降时间 | < 20 ns |
| 恢复时间 | 5-10 μs |
| 抖动 | 1 ns |
| 延迟时间 | 100 ns |
| 负载电容 | 高达 0.5 nF |
| 工作温度 | 0 ～ +40 °C |
| 存储温度 | -20 ～ +60 °C |
| 湿度 | 0 ... 90%，无冷凝 |
| 尺寸 | 225 x 180 x 70 mm |
| 重量 | 2 kg |
| 型号 | 描述 |
| QBD-BT-6024-DN | 下拉方案，2.4-6.0 kV 高压调节范围 |
| QBD-BT-5020-DN | 下拉方案，2.0-5.0 kV 高压调节范围 |
| QBD-BT-4016-DN | 下拉方案，1.6-4.0 kV 高压调节范围 |
| QBD-BT-3012-DN | 下拉方案，1.2-3.0 kV 高压调节范围 |
| QBD-BT-2008-DN | 下拉方案，0.8-2.0 kV 高压调节范围 |
| QBD-BT-1004-DN | 下拉方案，0.4-1.0 kV 高压调节范围 |
| 型号 | 描述 |
| QBD-BT-6024-UP | 上拉方案，2.4-6.0 kV 高压调节范围 |
| QBD-BT-5020-UP | 上拉方案，2.0-5.0 kV 高压调节范围 |
| QBD-BT-4016-UP | 上拉方案，1.6-4.0 kV 高压调节范围 |
| QBD-BT-3012-UP | 上拉方案，1.2-3.0 kV 高压调节范围 |
| QBD-BT-2008-UP | 上拉方案，0.8-2.0 kV 高压调节范围 |
| QBD-BT-1004-UP | 上拉方案，0.4-1.0 kV 高压调节范围 |
