Q-Drive™ OEM是一款专为集成到Q开关激光系统而优化的低成本高性能普克尔盒驱动器。该驱动器提供1.5-4.5kV可调输出电压，支持1Hz-4.5kHz重复频率及4-7ns超快上升时间。采用紧凑的100x83mm板级设计，集成状态指示灯、电压监视器和远程控制接口，仅需24VDC电源和触发信号即可工作。其双极平衡输出结构和50Ω隔离触发器确保安全可靠的性能，适用于医疗激光、微加工、激光雕刻、测距和全息成像等多种工业与科研应用场景。
我们一站式供应各种类型的电光Q开关电源，电光Q驱动电源，普克尔盒电源，普克尔高压电源，电光Q驱，电光开关电源，电光Q开关驱动器，普克尔盒驱动电源，可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务，欢迎联系我们！

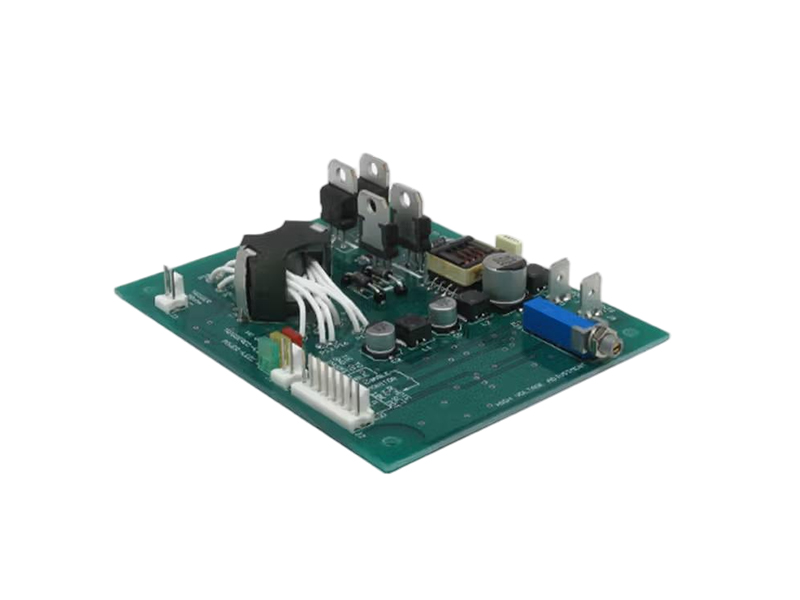

OEM版本的Q-Drive™是一种低成本、性能优良的普克尔盒驱动器，可用于集成到Q开关激光系统中。该驱动器的重复频率为1–4.5kHz，输出电压为1.5–4.5kV，上升和下降时间为4–7ns，脉冲宽度为150ns–5μs。该驱动器封装在一个100x83mm(4x3¼")的电路板上。它是一个完全独立的电源可以控制所有电路，需外接一个24V直流电源和一个触发信号来工作，它适用于高达30pF的负载。
主要特点：
44-7ns、1.5-4.5kV、1Hz-4.5kHz
50Ω隔离触发器
电压监视器
电源、高压和触发器的状态LED
远程开/关和电压设定点
双极平衡输出
24VDC输入电源
提供实验室版本
主要优势
低功耗，更少热量
远程控制就绪
占地面积小
易于集成
主要应用：
医疗和皮肤科激光系统
成像
雕刻
金属切削
微细加工
测距
全息成像
主要参数
| 脉冲顶部 | 标准值：150ns（4kV输出，6pF电池电容） |
| 衰减时间常数 | 标准值：<5μs（4kV输出，6pF电池电容） |
| 脉冲电压 | 最小值：1.5kV，最大值：4.5kV |
| 负载电容 | 最大值：30pF |
| 24 伏直流 | 最大值：180mA（输出折返前的功率限制） |
| 触发电压 | 最小值：2V，最大值：8V |
| 输入阻抗 | 最小值：48Ω，最大值：52Ω |
| 脉冲宽度 | 最小值：200ns |
| 抖动，触发输出 | 标准值：20ps RMS（2ns触发上升时间，泰克11801） |
| 温度 | 最低：-20℃，最高：50℃ |
