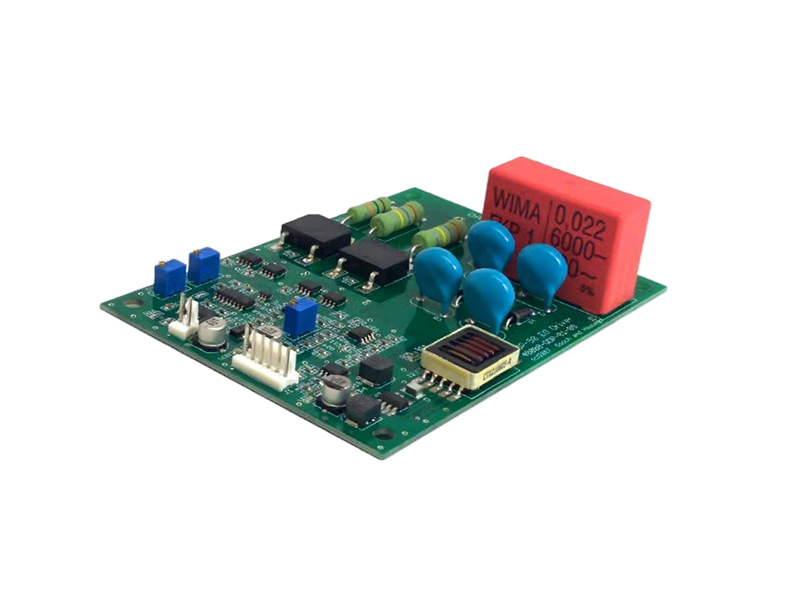

QDP-50™是一款专为无相位延迟板灯泵浦激光器设计的紧凑型普克尔盒驱动器。该驱动器采用独特的双脉冲工作模式，通过高压抑制和快速负脉冲（下降时间<10ns）实现精确的激光调Q控制，可显著提升激光输出功率并延长普克尔盒使用寿命。支持1.2-4.0kV可调输出电压及0-50Hz重复频率，提供SMA电触发和可选光触发输入。集成高压电源，结构紧凑，成本效益优异，广泛应用于医疗激光、工业标记和蚀刻等领域。
我们一站式供应各种类型的电光Q开关电源，电光Q驱动电源，普克尔盒电源，普克尔高压电源，电光Q驱，电光开关电源，电光Q开关驱动器，普克尔盒驱动电源，可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务，欢迎联系我们！
QDP-50™是一款紧凑的普克尔盒驱动器可用于灯泵浦激光器中。为无相位延迟板的激光器的调Q应用而设计。一触发就会施加高压抑制激光输出。经过预设的延迟后，电源由一个快速的负脉冲打开使激光输出，然后再返回到高电压以抑制额外的激光。该驱动器的重复频率为0–50Hz，输出电压为1.2–4.0kV，上升时间为300–800us，下降时间为10ns，脉冲宽度为160–300μs。与常规使用的电压相比，QDP-50被证实可以提高普尔克盒的激光输出功率和使用寿命。它可以通过SMA连接器或可选的光学输入来触发，以提高抗噪性。
主要特点：
1.2-4.0KV可调输出电压
0-50Hz重复频率
400μs开启时间（可调）
160-200μs延迟脉冲（可调）
下降时间（延迟脉冲）小于10 ns
标准SMA触发器输入
光触发输入（可选）
主要优势
延长普克尔盒寿命
低成本高性能
集成高压电源
结构紧凑
主要应用：
医用激光
工业激光器
蚀刻/标记
主要参数
| 脉冲重复率 | 最小值：1Hz，最大值：50Hz，与触发输入相同 |
| 幅度(V1+V2)可调（V2=V1的 10%） | 最小值：1.2kV，最大值：4.0kV |
| 总HV接通时间（可调或固定） | 最小值：300µs，最大值：800µs |
| 延迟中心脉冲（可调） | 最小值：160µs，最大值：300µs |
| 下降时间 | 10ns (3.5kV, 6pF) |
| 上升时间 | 最小值：1µs，最大值：5µs，3.5kV，6pF |
| 输入电压 | 最小：15VDC，最大：18VDC，超过 20VDC 会损坏驱动器 |
| 输入电流 | 250mA（4.0kV，50Hz，10pF负载） |
| 输入阻抗 | 标准值：50Ω，最小值：48Ω，最大值：52Ω |
| 振幅 | 标准值：5V，最小值：4V，最大值：10V |
| 脉冲宽度 | 最小值：100ns，最大值：10µs，由用户设置 |
| 传播延迟 | 最小值：80ns，最大值：100ns，触发后沿 |
| 环境温度 | 50℃ |
详情资料：QDP-50™ OEM普克尔盒驱动器
