LVR-Drive™是一款高性能OEM普克尔盒驱动器，专为固态激光系统中的再生放大器及脉冲选择应用而优化。其具备0-2.5kV输出电压、4-7ns超快上升时间及0-200kHz重复频率（突发模式达1MHz），采用紧凑型板级设计（115x90x30mm），支持风冷或水冷散热。双极平衡输出确保波形精度，外部触发输入电气隔离保障系统安全。该驱动器以低成本、高集成度和灵活冷却方式，广泛应用于激光切割、焊接、光谱学及超快激光加工领域。
我们一站式供应各种类型的电光Q开关电源，电光Q驱动电源，普克尔盒电源，普克尔高压电源，电光Q驱，电光开关电源，电光Q开关驱动器，普克尔盒驱动电源，可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务，欢迎联系我们！

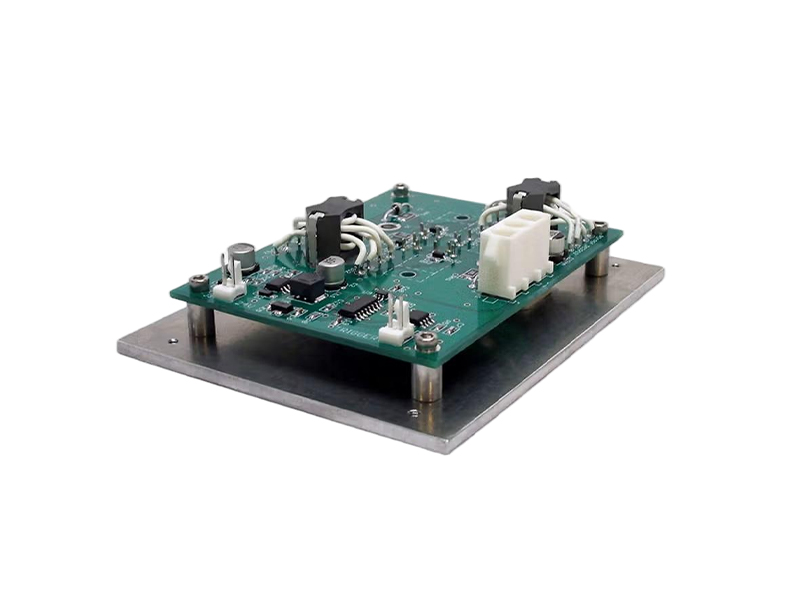

紧凑型OEM普克尔盒驱动器用于包含在固态激光系统中的再生放大器和其他脉冲选择应用中。该驱动器的重复频率为0–200kHz，突发模式时更高达1MHz，输出电压为0–2.5kV，上升和下降时间为4–7ns，脉冲宽度为250 ns–3μs。由于使用外部电源，热负荷和空间要求保持在最低水平。为了安全起见，触发输入也与电源电气隔离，尺寸为115x90x30mm(4.5x3.5x1.2") 电路板安装在铝板上可通风冷却，也可以连接到冷板上进行水冷。也可做成一个19"机架交钥匙集成的台式版本。
主要特点：
4-7ns上升和下降时间
0-2.5kV输出电压
0-200kHz重复率
250ns–3μs脉冲宽度
双极平衡输出
主要优势
可提供带外壳的交钥匙系统版本
低成本高性能
可风冷或水冷
结构紧凑
主要应用：
金属切割
焊接
玻璃切割
玻璃和蓝宝石切割
光谱学
主要参数
| 脉冲重复率 | 对流冷却最小：0kHz，对流冷却最大：40kHz，水冷1.5L/min。最小：40kHz，水冷1.5L/min。最大：200kHz |
| 脉冲电压 | 最小值：0kV，最大值：2.5kV，外部 HV：±625VDC 输入，2.5kV输出 |
| 脉冲宽度 | 最小值：250ns，最大值：3,000ns，与触发输入相同 |
| 上升/下降时间 | 2.0kV，6pF：最大值：6.0ns，2.0kV，40pF最大负载：最大值：9.5ns |
| 输入电压 | 电流24VDC (±2VDC)：最大：200mA |
| 高压 | 电流2.5kV输出，±625VDC输入，200kHz，6pF：最大：55mA |
| 触发幅度 | 最小值：4V，最大值：10V，2.5kV 输出，±625VDC 输入，200kHz，6pF |
| 触发到输出延迟 | 40ns |
| 触发脉冲宽度 | 最小值：250ns，最大值：3,000，设置输出脉冲宽度 |
| 抖动，触发输出 | 20ps RMS（2ns 触发上升时间，泰克11801） |
| 环境温度 | 50℃ |
*安装板应连接到导热表面进行冷却或连接到冷板进行水冷。
