HVR-Drive™机架式BBO普克尔盒驱动器是一款集成了驱动与控制系统的交钥匙解决方案，专为超快激光再生放大器的脉冲选择而设计。支持0-200kHz重复频率及1.0-7.5kV可调输出电压，提供10-15ns快速上升时间与平顶波形。内置数字电压表和高电压使能开关，确保操作安全便捷。设备采用标准19英寸机架结构，支持强制风冷（最高50kHz）或水冷（最高200kHz），易于集成于工业激光系统，广泛应用于金属/玻璃切割、焊接及光谱学等领域。
我们一站式供应各种类型的电光Q开关电源，电光Q驱动电源，普克尔盒电源，普克尔高压电源，电光Q驱，电光开关电源，电光Q开关驱动器，普克尔盒驱动电源，可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务，欢迎联系我们！

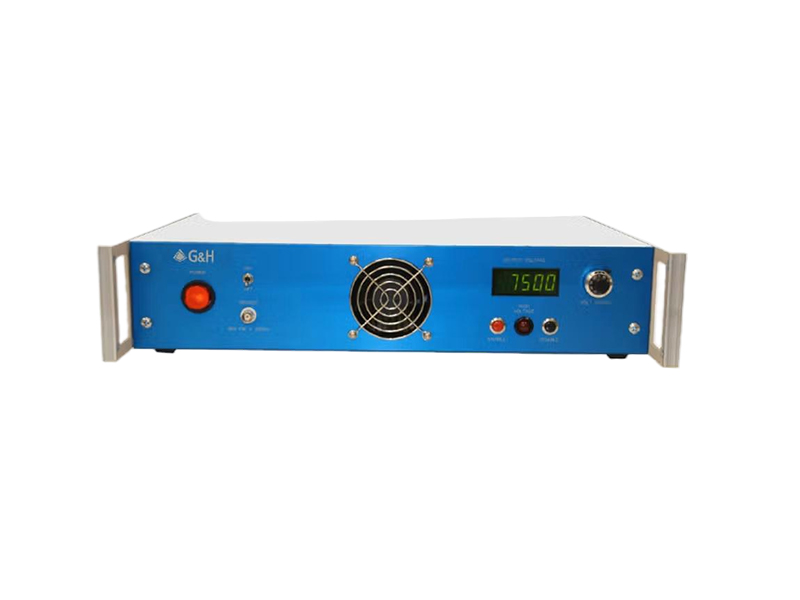

HVR-Drive™机架式普克尔盒驱动器是一个交钥匙集成驱动器和控制系统，用于切换高重复率超快激光再生放大器中的脉冲选择的普克尔盒。该驱动器的重复频率为0–200kHz，输出电压为0–7.5kV，上升和下降时间为10–15ns，脉冲宽度为100ns–5μs。驱动器产生具有快速上升沿和下降沿的礼帽波形。内置数字电压表允许您在将输出电压施加到驱动器之前设置输出电压，并且单独的高压启用/禁用按钮是增加安全性的标准配置。一个单独的触发开/关开关提供了简单的脉冲控制，也可以禁用后面板输出连接器的高压。该驱动器采用标准 483mm（19英寸）机架安装外壳，也可用作台式装置。它配备强制风冷，可操作高达50kHz或水冷，以实现更高的重复率。
主要特点：
0–200kHz重复频率脉冲
1.0–7.5kV输出电压
10–15ns上升和下降时间
100ns–5μs脉冲宽度
双极平衡输出
主要优势
交钥匙系统
内置数字电压表
易于集成
灵活的设计
主要应用：
金属切割
焊接
玻璃切割
蓝宝石切割
光谱学
主要参数
| 输入电压 | 最小：88VAC，最大：264VAC |
| 输入频率 | 最小值：50 Hz，最大值：60 Hz |
| 电压 | 最小值：4V，最大值：6V，通常为 5V，50Ω输入阻抗 |
| 触发到输出延迟（5 V 触发） | 100ns |
| 占空比 | 脉冲宽度与周期的最大比率（1/频率）：20% |
| 脉冲重复率 | 风冷最大：50kHz，水冷最大：200 kHz |
| 脉冲幅度 | 1.0kV、7.5kV |
| 上升/下降时间 | 最小值：10ns，最大值：15ns（6–10pF输出电容） |
| 工作环境 | 最低：0℃，最高：40℃ |
我们在高达100pF的负载下进行了测试，证明上升/下降时间小于40 ns
标准输出配置
| 振幅 | 最大重复频率 | 型号 | 制冷方式 |
| 0-6kV | 10kHz | HVR-60010 | 风冷 |
| 0-6kV | 30kHz | HVR-60030 | 风冷 |
| 0-6kV | 150kHz | HVR-60150 | 水冷 |
| 0-7.5kV | 5kHz | HVR-75005 | 风冷 |
| 0-7.5kV | 10kHz(0-6kV@20kHz | HVR-75010 | 风冷 |
| 0-7.5kV | 100kHz(0-5kV@20kHz | HVR-75100 | 水冷 |
