HVR-Drive™是一款专为高重复频率超快激光再生放大器设计的高压驱动器，可输出高达7.5kV电压，支持200kHz重复频率及10-15ns快速上升时间。采用双极平衡输出结构，提供平顶波形，适用于精密工业加工与光谱应用。设备支持风冷与水冷散热，兼容TTL或光触发输入，具备远程监控与超温保护功能。其紧凑结构易于集成，需外接高压电源，广泛应用于金属/玻璃切割、焊接及超快激光脉冲选择等领域。
我们一站式供应各种类型的电光Q开关电源，电光Q驱动电源，普克尔盒电源，普克尔高压电源，电光Q驱，电光开关电源，电光Q开关驱动器，普克尔盒驱动电源，可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务，欢迎联系我们！

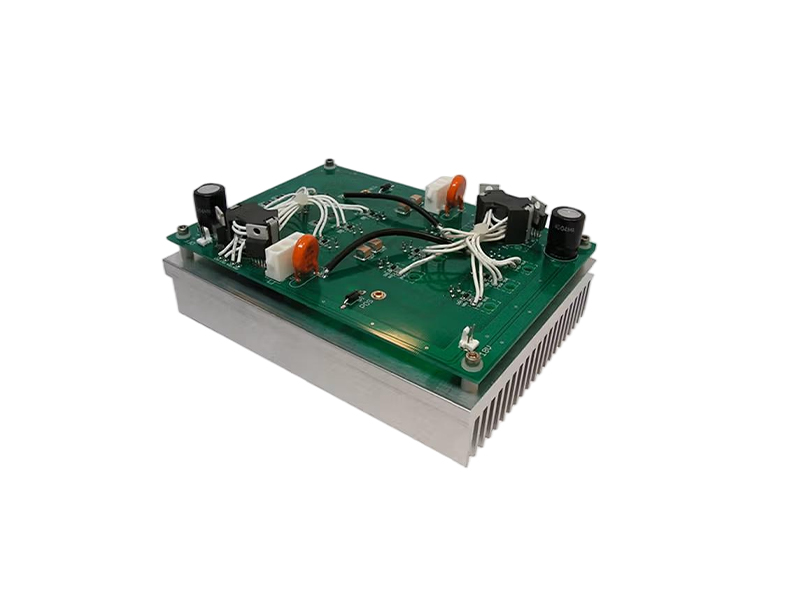

HVR-Drive设计用于高重复率超快激光再生放大器中脉冲选择应用，可以在1/4λ波电压或1/2λ电压下驱动普克尔盒 ，最高电压和频率可达7.5kv和200khz，在快速上升和下降时产生平顶波形。因需使用外部电源，要求留有一定的热负载空。HVR-Drive尺寸为136.5x178x70mm（5.375x7.0x2.8英寸），带有用于对流冷却的标准散热器，既可风冷也可水冷以提高重复频率。我们可为各种应用提供不同类型的电源。开/关触发可以是标准TTL信号，也可提供其他选项的光触发输入方式。我们也可按您的要求提供定制电源。可提供远程监控、远程关机和超温指示器等选项。
主要特点：
0-200kHz重复脉冲
7.5KV输出电压
10-15ns上升和下降时间
100ns-5μs脉冲宽度
双极平衡输出
主要优势
结构紧凑
热负荷小
易于集成
主要应用：
金属切割
焊接
玻璃切割
蓝宝石切割
光谱学
| 低压电源 | 最小值：21.0VDC，最大值：28.0VDC |
| 低压电源：200kHz重复频率 | 最大：300mA |
| 2个高压电源 | 最大值：200mA（对于7.5kV输出，需要外部±1875 VDC） |
| 开/关触发电压 | 最小值：4V，最大值：15V，通常为5V，TTL |
| 触发到输出延迟（5V触发） | 最小值：60ns，最大值：50ns |
| ON/OFF触发分离（确定输出脉冲宽度） | 最小值：100ns，最大值：5000ns |
| 触发脉冲宽度（实际ON或OFF脉冲） | 最小值：50ns，最大值：100ns |
| 抖动，触发输出 | 最大值：50ps（2ns触发上升时间） |
| 重复率 | 最大：100kHz（7.5kV，10pF，水冷） 最大：150kHz（6.0kV，10pF，水冷） 最大：200kHz（5.0kV，10pF，水冷） |
| 占空比 | 脉冲宽度与周期的比率（1/频率）：20% |
| 脉冲幅度 | 最小值：1.0kV，最大值：7.5kV |
| 上升/下降时间 | 最小值：10ns，最大值：15ns |
| 工作环境 | 最低：0℃，最高：50℃ |
注释:需要两个外部高压电源；一个正输出，一个负输出。例如，要实现6KV输出，需要±1500VDC输入。高压电流要求由脉冲宽度和重复频率决定。上升和下降时间随输出电压而变化；电压越高，上升和下降时间越长。对流冷却，最大重复频率为25kHz@7.5KV,37.5KHz@6kV和50kHz@5kV。水冷式，制冷机设定为24℃，额定流量为1加仑/分钟（4升/分钟）。
注意事项
不要将输出接地，否则会损坏电源。
施加高压输入之前，必须接通低压电源。
不要超过20% 的占空比（脉冲开启时间与脉冲关闭时间的比率）。
开/关触发器不得重叠，否则会损坏电源。
