QBY-BT是一款采用氮化镓（GaN）技术的台式普克尔盒驱动器，可生成高达4kV的双极性高压脉冲，具备3-4纳秒极速上升/下降时间和10-1000纳秒脉宽可调能力。其最大重复频率在4kV时达5kHz，支持内外同步模式，延迟＜10纳秒，抖动＜0.2纳秒，确保超高时序精度。集成强制风冷与过热保护，结构紧凑可靠。专为激光脉冲切片、脉冲挑选和再生放大器控制而优化，适用于精密激光加工、科研实验及光电调制等领域，提供高速、稳定的高压脉冲解决方案。
我们一站式供应各种类型的电光Q开关电源，电光Q驱动电源，普克尔盒电源，普克尔高压电源，电光Q驱，电光开关电源，电光Q开关驱动器，普克尔盒驱动电源，可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务，欢迎联系我们！
QBY-BT 是 QBY-4001 的封装版本，后者是 OEM Tech 基于氮化镓 (GaN) 晶体管的一款普克尔盒驱动器，可在输出端提供双极性电压脉冲（3-4 纳秒上升/下降时间），用于控制电光晶体的双折射，从而改变通过其中的光的偏振态。这是一款紧凑的台式型号，具有快速开关功能，可获得从 10 纳秒起的短脉冲。QBY-BT 配备了内部控制器来管理输出，并配有冷却风扇，这使得其在最大电压下的最大重复频率与 QBY-4001 相比提高了五倍。
用户可以通过 RS-485 接口手动或通过外部控制设备调节脉冲幅度、脉冲重复频率和宽度。脉冲控制 TTL 信号 J1 和 J2（见下图）在控制器调节下内部产生，同时模块会生成一个具有相对于 J1 的确定时间偏移的输出同步信号（TRIGGER OUT），这有助于同步整个系统。也可以连接外部脉冲发生器来设置工作频率和脉冲宽度。
输出电压高达 4 kV，最大重复频率很大程度上取决于所选的输出电压值和负载电容（因此我们建议使用尽可能短的电缆并选择较低电容的普克尔盒）。
该模块需要 +24 V 直流电源供电。
请注意，对于双极性设备，输出脉冲电压 U 是通过向正输出线施加 +U/2 并向负输出线施加 –U/2 来形成的。
该模块设计用于基压电平为零的置位-复位 (set-reset) 方案。也可通过脉冲发生器设置非周期性脉冲。
该模块对负载电容非常敏感。为了使其性能接近数据手册数值，需要最小化负载电容，小于 5 pF 的数值为佳。
| 电压 | 24 V DC |
| 电流 | 1 A (最大) |
| 类型 | 双极性 (Bipolar) |
| 脉冲幅度 (VMAX) | 0 - 4 kV，可调 |
| 脉冲宽度 | 10 - 1000 ns，可调（可按要求更短） |
| 上升/下降时间 | 3 - 4 ns（可按要求更快） |
| 负载电容 | 推荐 5 pF，最大 10 pF |
| 最大重复频率 (@ +25°C, 5pF 负载) 4 kV 3 kV 2 kV 1.5 kV 1 kV ≤ 0.7 kV | 5 kHz 10 kHz 25 kHz 40 kHz 60 kHz 65 kHz |
| 工作模式 | 外部同步 / 内部同步 |
| 输入至输出延迟 (外部同步模式) | < 10 ns |
| 抖动 (外部同步模式) | < 0.2 ns |
| 工作温度 | 0 … +40 °C |
| 存储温度 | -20 … +40 °C |
| 湿度 | 0 … 90 %，无冷凝 |
| 冷却方式 | 强制风冷（带风扇） |
| 保护 | 过热保护 |
| 尺寸 (长x宽x高) | 182 x 111 x 60 mm |
| 重量 | < 1 kg |

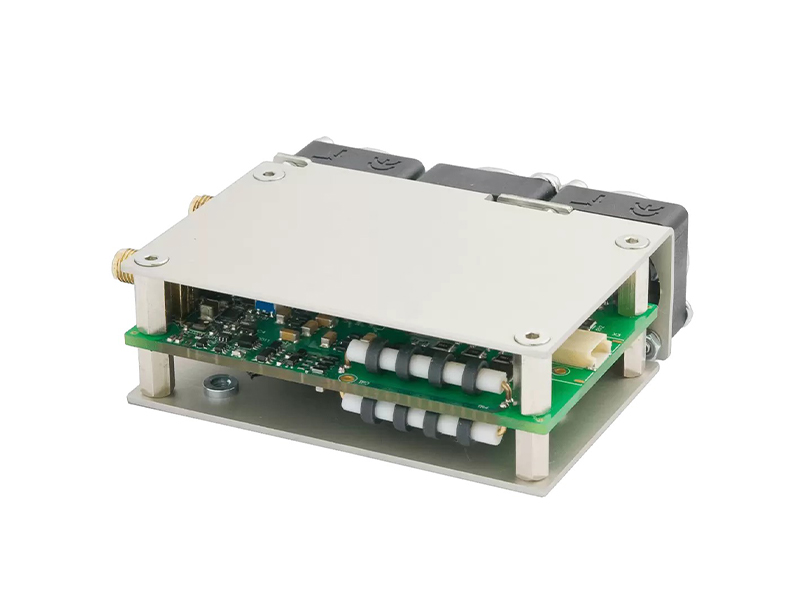

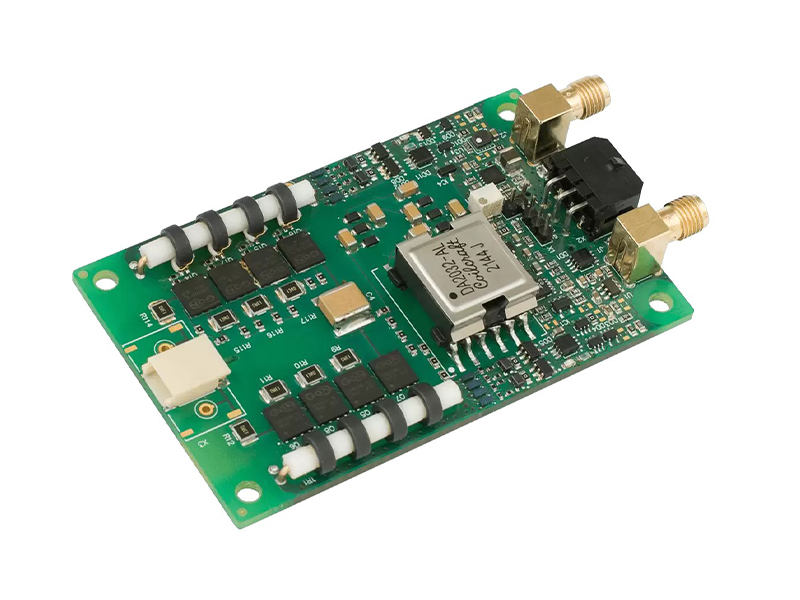

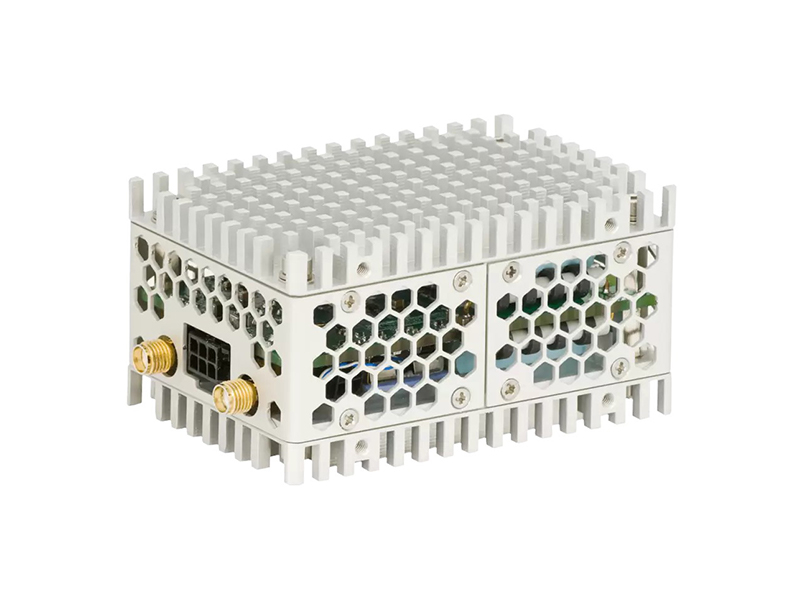

可提供以下版本：PCB板版本（QBY-4001）、PCB带风扇版本（QBY-4010）、PCB带散热器版本（QBY-4008-P）以及带外壳的封装版本（QBY-BT）。
| QBY系列 | |||
 |  |  | |
| QBY-4001 | QBY-4010 | QBY-4008-P | QBY-BT |
