IRX系列CdTe普克尔盒基于高电光系数晶体，在7.0–12µm波段尤其适用于CO₂激光器，提供＞500:1电压对比度和＞98%透光率，支持高达100kHz重复频率。其专利密封结构与水冷设计有效防潮、提升功率耐受性与使用寿命，可选3–10mm孔径及布儒斯特角或镀膜端面。广泛用于二氧化碳激光调Q、红外脉冲选择等工业与科研领域，具备高可靠性及定制灵活性。
我们一站式供应各种类型的，可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务，欢迎联系我们！

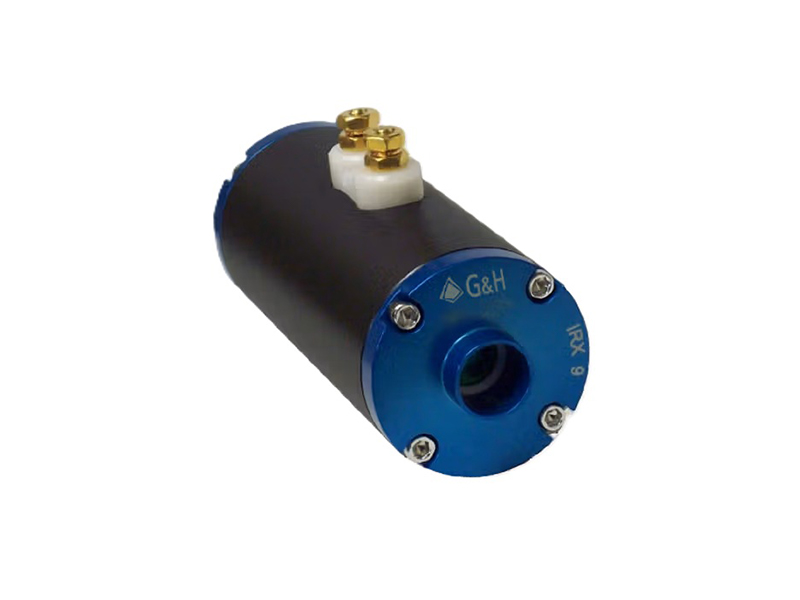

IRX系列CdTe普克尔盒在7.0–12µm波长范围内工作，有效孔径为3–10mm，重复频率高达100kHz，在10.6µm处提供＞500:1的电压对比度。IRX系列具有专利设计，可将CdTe晶体与外部环境隔离，从而延长使用寿命，并提供水冷设计以提高平均功率处理能力。由于碲化镉具有电光系数高和不易吸水的特性，它作为Q开关主要用于3－12um波段，特别是二氧化碳激光器中。根据客户要求，可以切成布儒斯特角端面，也可以根据客户指定的激光波长镀膜。
主要特点
高电光效应的CdTe晶体
可提供3-10 mm氩涂层或布鲁斯特切割晶体的孔径
环境隔离EO晶体
可提供定制版本
可提供主动冷却（申请专利中）
3μm-12μm到100 kHz
环境控制和大功率水冷选项（申请专利中）
防潮材料
低光吸收
主要优势
高对比度
宽光谱范围
应用
二氧化碳激光调Q
红外脉冲选择器
| 型号 | IRX3 | IRX4 | IRX5 | IRX7 | IRX9 |
| 通光孔径 | 3mm | 4mm | 5mm | 7mm | 9mm |
| 光通过率 | >98%@10.6μm | >98%@10.6μm | >98%@10.6μm | >98%@10.6μm | >98%@10.6μm |
| 本征对比(ICR)@10.6μm | >500:1 | >500:1 | >500:1 | >500:1 | >500:1 |
| 电压对比(VCR)@10.6μm | >500:1 | >500:1 | >500:1 | >500:1 | >500:1 |
| 单程波前畸变@10.6μm | <λ/4 | <λ/4 | <λ/4 | <λ/4 | <λ/4 |
| 电容(DC) | 6pF | 6pF | 6pF | 6pF | 6pF |
| 直流1/4波电压(±6%)@10.6μm | ~4kV | ~5kV | ~6kV | ~7kV | ~9kV |
| 理论上10-90%上升时间(50Ω电线） | ~0.3ns | ~0.3ns | ~0.3ns | ~0.3ns | ~0.3ns |
| 1s占空比 | <10% | <10% | <10% | <10% | <10% |
| 激光损伤阈值 | 2.3J/cm2，直径1mm，2.94µm，2Hz，100ns | ||||
| 光谱操作范围 | 必须在5-12µm范围内指定波长或波段 | ||||
| 外形尺寸 | 直径34.9mm, 长度92.7mm | ||||
可按客户要求定制孔径。建议在1/10的流量下运行，以延长使用寿命。LIDT将随波长和光束参数变化。
