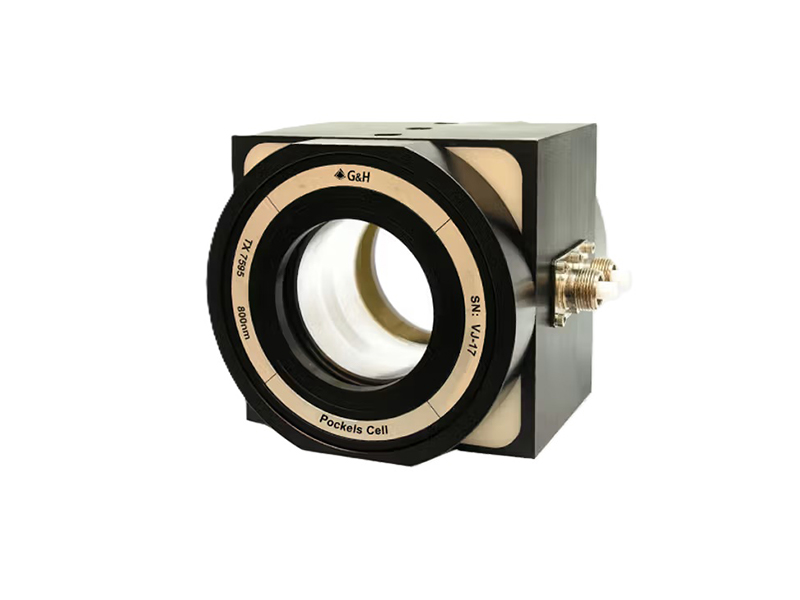

TX系列KD*P普克尔盒以其19.5–99mm超大通光孔径和300–1300nm宽波段工作能力，成为高功率激光应用的理想选择。具备亚微米级可调窗口与224 TPI精密调节螺丝，确保优异的光学平行度和超8000:1的电压对比度。采用无环氧树脂设计与50Ω传输线标准，支持高频操作与低损耗传输。广泛应用于激光核聚变、微光刻及超强超短激光系统的Q开关与光学隔离，全球部署数量超300台，可靠性备受认可。
我们一站式供应各种类型的电光Q开关，普克尔盒，电光调Q开关，电光调制盒，Q开关，电光调制器，KDP电光Q开关，KDP普克尔盒，BBO电光Q开关，BBO普克尔盒，可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务，欢迎联系我们！
TX系列KD*P普克尔盒在300–1300nm 波长范围内工作，具有19.5–99mm 的大有效孔径，重复频率高达1kHz。在1064nm处提供大于8000:1的电压对比度。还配有亚微米级的轴向可调窗口，用于调节窗口/晶体间距，同时配有224 TPI精密调节螺丝可用于再次调节窗口平行度和弧度。
TX系列KD*P普克尔盒是目前市面上最先进的应用于高功率的大口径光学隔离器。我们作为业界的先驱研发的激光诱导核聚变和亚微米微光刻技术的普克尔盒现有大约300台在全球范围内使用,所售数量是其他制造商所售总和的两倍多。我们利用最先进的技术特别修改了圆柱形环形电极几何结构，用来实现光均匀的传输达到最佳的消光比和最短的光路。我们在TX系列普克尔盒上安装优质的50Ω GHV系列电气插座，因为其额定值为20kVDC和1GHz（需与RG-8 A/U或RG-213/U同轴电缆一起使用）。
主要特点
亚微米级轴向可调窗口，用于调节窗口/晶体间距
224TPI精密调节螺丝，用于调节窗口平行度和弧度
双循环口
易于检查和清洁的水晶镜面
50Ω传动线标准配置。
精密加工不含环氧树脂
可提供各种孔径尺寸
主要优势
扩束可降低光强
应用
超短超强激光器的Q开关和光隔离器
高功率可见光和近红外激光器的光隔离和低频调制
| 型号 | TX2042 | TX2650 | TX3460 | TX5065 | TX7595 | TX100D |
| 通光孔径 | 19.5mm | 25.5mm | 33.5mm | 49.5mm | 73.5mm | 99.0mm |
| 晶体氘化 | 95% | 95% | 95% | 95% | 95% | 95% |
| 单程插入损耗@1064nm | 3.5% | 4% | 5% | 5% | 6.5% | 7% |
| 本征对比(ICR)@1064nm | >2000:1 | >2000:1 | >2000:1 | >2000:1 | ||
| 电压对比 (VCR)@1064 交叉偏振器 平行偏振器 | 8000:1 3000:1 | 8000:1 2500:1 | 6000:1 1500:1 | 3000:1 500:1 | 800:1 300:1 | 200:1 100:1 |
| 单程波前畸变@1064nm | <λ/20 | <λ/20 | <λ/20 | <λ/20 | <λ/20 | <λ/20 |
| 最大残余双折射（通常小于孔径的1%） | <10nm | <12nm | <18nm | <20nm | <40nm | <80nm |
| 直流半波电压@1064nm | 6.4kV | 6.4kV | 6.7kV | 6.9kV | 7.3kV | 7.7kV |
| 电容 @ 1 kHz | 23pF | 27pF | 32pF | 56pF | 86pF | 115pF |
| 理论上10-90%上升时间(50Ω电线） | 1ns | ＜2ns | 2ns | 3ns | 5ns | 7ns |
| 尺寸（LxHxW）* | 85x80x85mm | 97x87x92mm | 102x95x103mm | 115x111x119mm | 151x136x144mm | 157x161x169mm |
| 重量 | 1.1kg | 1.4kg | 1.9kg | 2.7kg | 5.4kg | 7.5kg |
L=沿光轴方向的外壳长度；W=电气端子之间的宽度；H=高度。可提供某些特定尺寸的99%氘化 KD*P和UV级KDP。点击此处查看TX系列50Ω传输模式接线信息
