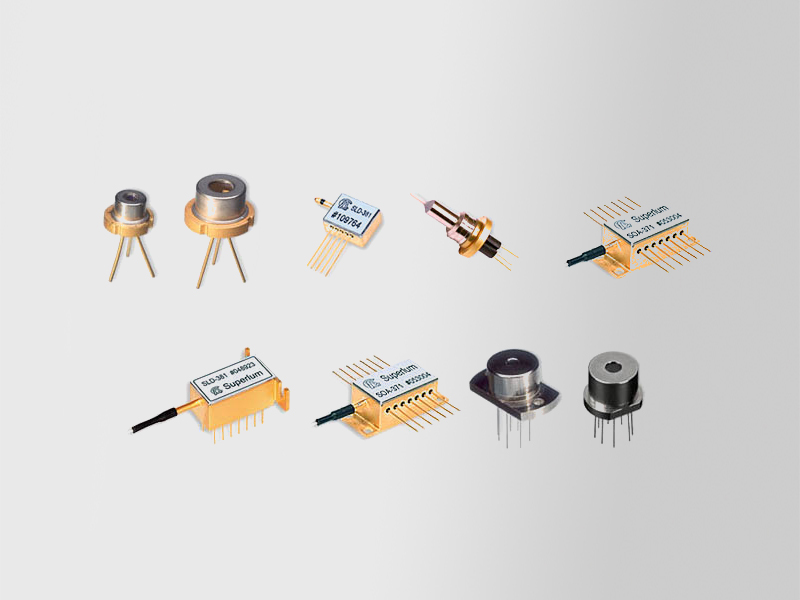

半导体激光器、激光二极管(高功率/单频/稳波长/窄线宽/超辐射荧光)

时间:2020-07-14 类别:激光器 光源 关注:1470

覆盖光谱范围广,输出功率高,宽带宽,具有良好的功率和光谱稳定性

我们的高功率激光二极管提供丰富的波长选择( 覆盖760nm - 2800nm)以及多种封装规格(TO-3, TO-5, Butterfly等),是很多对激光光谱纯度要求高如冷原子,TDLAS等应用的理想光源;我们的单频/稳波长/窄线宽激光二极管提供最宽的波长范围,从370nm到12µm,单模,多模,广域,DFB和DBR,光纤布拉格光栅稳定,量子级联,VCSEL,超辐射荧光二极管和MID红外发光二极管。它适用于各种光电应用,如:拉曼光谱、生物仪器、计量学、传感、分析仪器等。超辐射荧光具有极高的功率,超广谱,波长从650到1620 nm,各种包装;光纤耦合半导体光增益和放大器模块。SLD宽带光源采用宽光谱、高可靠、低相干性的SLD做为核心器件,具有输出功率大、定性高的优点,可应用于光纤陀螺、光纤传感等领域。

我们一站式供应各种类型的半导体激光器,激光二极管,光纤耦合SOA模块,宽带光源,行波放大模块,宽带增益模块,可调谐半导体激光器,扫频光源,可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务,欢迎联系我们的产品经理!

微信扫一扫,即刻联系
产品经理:章经理
手机:18162698931
座机:027-51858933

高功率激光二极管 905~1800nm

我们三十多年以来一直致力于设计开发和制造905-1800nm波长的基于in-Ga-Al-As-P固体解决方案的MOCVD生长异质结构的高功率激光二极管。我们可以提供从MOCVD异质结构生长到完整的二极管模块全产业链的制造工艺。同时可专为客户按所提供参数来开发和生产定制的激光二极管。

我们提供两个系列的产品:FP(Fabry-Perot法布里-珀罗)单模激光二极管和FP多模激光二极管。封装类型包括SOT-148(9mm)、C型接口、窗口型HHL、光纤耦合HHL 和TO-3。同时可按要求提供其他定制封装形式。

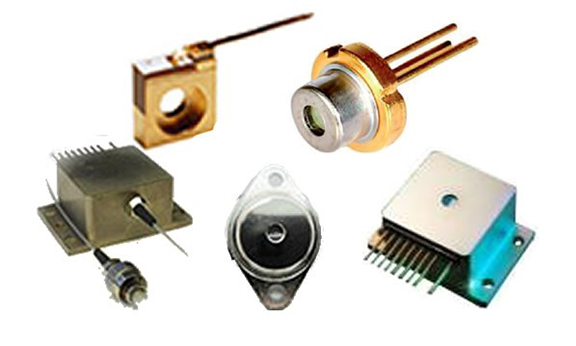

高功率激光二极管

单模FP激光二极管

  • 波长范围980-1790 nm

  • 连续输出功率可到200 mW

  • 封装方式:SOT-148 (9mm), C型接口,可定制其他封装

多模FP激光二极管

  • 波长范围980-1790 nm

  • 连续输出功率可到4W

  • 脉冲输出功率可达100W

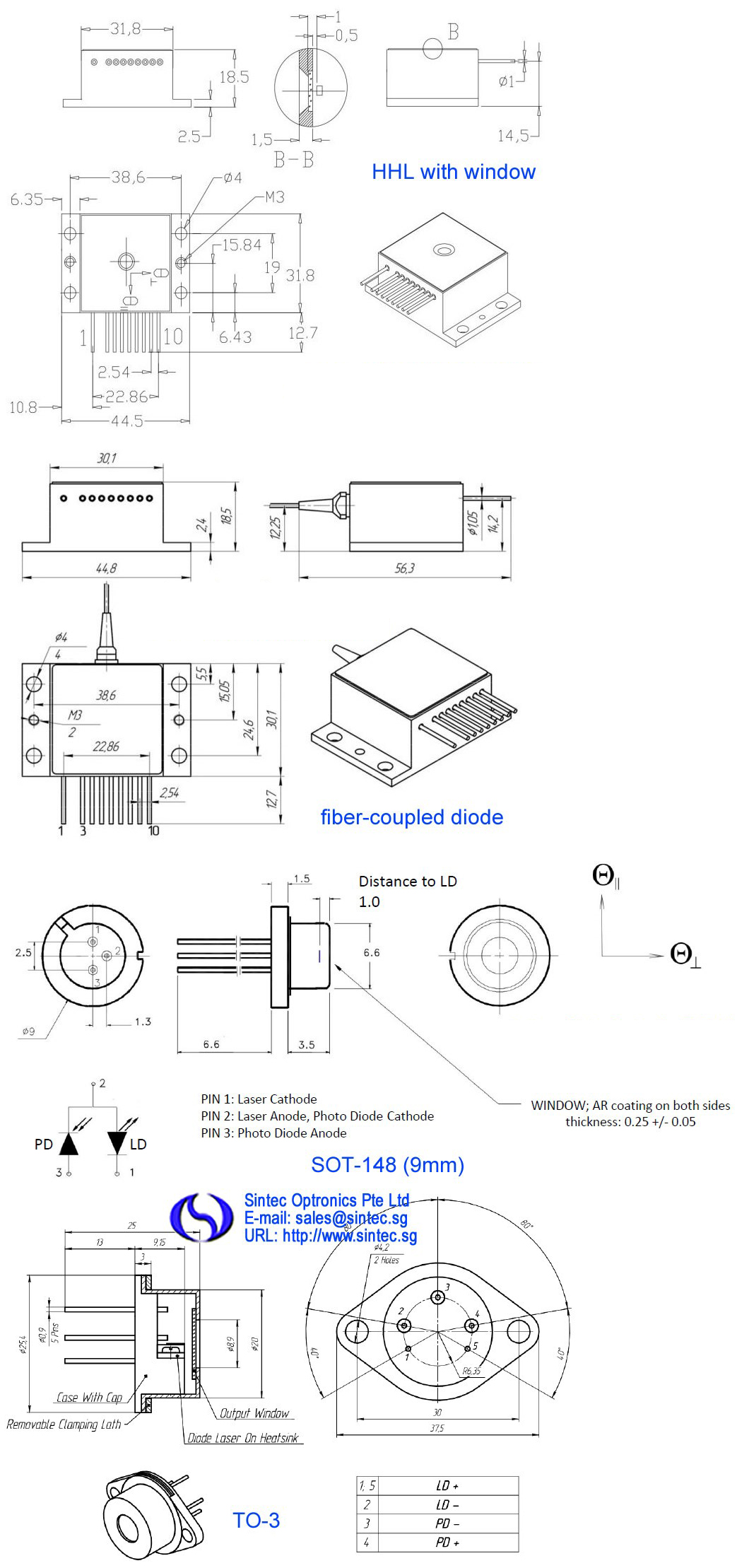

  • 封装方式:窗口型HHL、光纤耦合HHL 和TO-3,可定制其他封装

主要应用

  • 光纤和固体激光泵浦源

  • 电信

  • 计量学(定位、光纤质量检查、测距)

  • 医学(针灸治疗、显微手术)

  • 材料加工(金属切割、焊接、打标)

  • 军事目标(夜视设备、激光瞄准器)

型号(外形尺寸)波长(nm)模式输出功率 (mW)驱动电流(mA)封装方式
STFB-S1060-20SOT1481060SM2070SOT-148(9mm)或C型接口
STFB-S1060-50SOT1481060SM50100SOT-148(9mm)或C型接口
STFB-S1300-10SOT1481300SM1080SOT-148(9mm)或C型接口
STFB-S1300-20SOT1481300SM20100SOT-148(9mm)或C型接口
STFB-S1300-30SOT1481300SM30145SOT-148(9mm)或C型接口
STFB-S1300-40SOT1481300SM40195SOT-148(9mm)或C型接口
STFB-S1300-50SOT1481300SM50250SOT-148(9mm)或C型接口
STFB-S1550-10SOT1481550SM1080SOT-148(9mm)或C型接口
STFB-S1550-20SOT1481550SM20120SOT-148(9mm)或C型接口
STFB-S1550-30SOT1481550SM30165SOT-148(9mm)或C型接口
STFB-S1600-10SOT1481600SM1080SOT-148(9mm)或C型接口
STFB-S1600-20SOT1481600SM20130SOT-148(9mm)或C型接口
STFB-S1600-30SOT1481600SM30180SOT-148(9mm)或C型接口
STFB-S1600-40SOT1481600SM40250SOT-148(9mm)或C型接口
STFB-M1060-2000HO1060MM20003000窗口型HHL
STFB-M1060-2000HF1060MM20003000光纤耦合HHL
STFB-M1060-2000TO31060MM20003000TO-3
STFB-M1060-2000CM1060MM20003000C型接口
STFB-M1060-3000HO1060MM30004000窗口型HHL
STFB-M1060-3000HF1060MM30004000光纤耦合HHL
STFB-M1060-3000TO31060MM30004000TO-3
STFB-M1060-3000CM1060MM30004000C型接口
STFB-M1260-500HO1260MM5002750窗口型HHL
STFB-M1260-500HF1260MM5002750光纤耦合HHL
STFB-M1260-500TO31260MM5002750TO-3
STFB-M1260-500CM1260MM5002750C型接口
STFB-M1470-1000HO1470MM10003000窗口型HHL
STFB-M1470-1000HF1470MM10003000光纤耦合HHL
STFB-M1550-500HO1550MM5003000窗口型HHL
STFB-M1550-500HF1550MM5003000光纤耦合HHL
STFB-M1550-500TO31550MM5003000TO-3
STFB-M1550-500CM1550MM5003000C型接口
STFB-M1550-2000HO1550MM20007500窗口型HHL
STFB-M1550-1500HF1550MM15007800光纤耦合HHL
STFB-M1600-500TO31600MM5002500TO-3
STFB-M1600-500CM1600MM5002500C型接口
STFB-M1600-500HO1600MM5002500窗口型HHL
STFB-M1600-500HF1600MM5002500光纤耦合HHL
STFB-M1600-1000TO31600MM10002500TO-3
STFB-M1600-1000CM1600MM10002500C型接口
STFB-M1600-1000HO1600MM10002500窗口型HHL

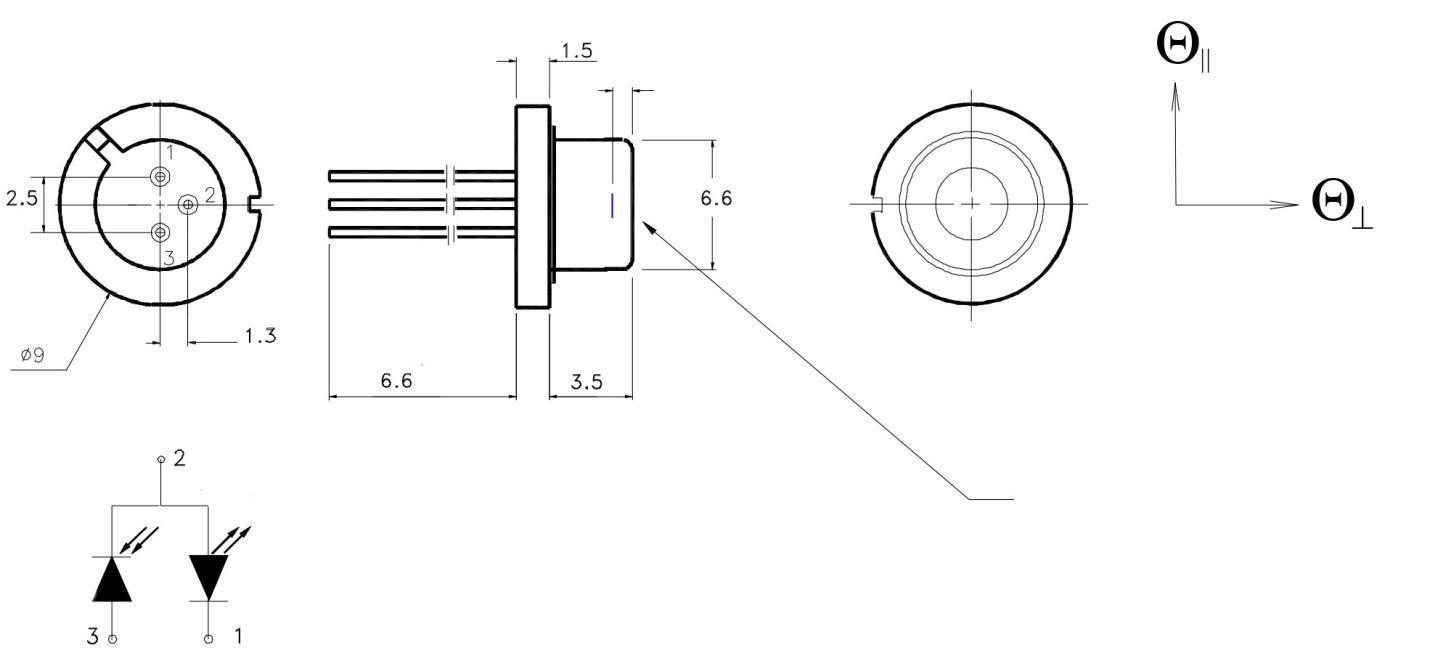

型号: STFB-S1060-20SOT148

产品参数代号典型值单位
激光发射器
峰值波长λop1060±10nm
CW 光学输出功率Pop20mW
运行电流Iop<70mA
运行电压Uld1.3±0.2V
电流阀值Ith<30mA
光束发散角(FWHM)θ║7±2
光束发散角(FWHM)θ┴40±5
半宽频谱 (FWHM)Δλ<5nm
发射区域Wxd5x1μmxμm
波长温度系数Δλ/ΔT3±0.2nm/度
运行功率温度系数ΔP/ΔT0.2±0.05mW/度
运行电流温度系数ΔI/ΔT0.3±0.1mA/度
结构模式SMTE00-
运行温度Top25
运行温度范围
-40… +50
储藏温度范围
-40… +80
运行模式
连续; 脉冲τ>5 ns-
光电二极管监视器
监视器电流
1-1000μA
PD 反向电压
<5V

注意:为保证半导体激光器SOT-148的稳定运行,必须将其安装在带铜载体的TEC上保持温度恒定。

型号: STFB-S1060-50SOT148

产品参数代号典型值单位
激光发射器
峰值波长λop1060±10nm
CW 光学输出功率Pop50mW
运行电流Iop<100mA
运行电压Uld1.3±0.3V
电流阀值Ith<35mA
光束发散角(FWHM)θ║7±2
光束发散角(FWHM)θ┴40±5
半宽频谱 (FWHM)Δλ<5nm
发射区域Wxd5x1μmxμm
波长温度系数Δλ/ΔT3±0.2nm/度
运行功率温度系数ΔP/ΔT0.2±0.05mW/度
运行电流温度系数ΔI/ΔT0.25±0.05mA/度
结构模式SMTE00-
运行温度Top25
运行温度范围
-40… +50
储藏温度范围
-40… +80
运行模式
连续; 脉冲, τ>5 ns-
光电二极管监视器
监视器电流
1-1000μA
PD 反向电压
<5V

注意:为保证半导体激光器SOT-148的稳定运行,必须将其安装在带铜载体的TEC上保持温度恒定。

型号: STFB-S1300-10SOT148

产品参数代号典型值单位
激光发射器
峰值波长λop1300±30nm
CW 光学输出功率Pop10mW
运行电流Iop<80mA
运行电压Uld1.1±0.2V
电流阀值Ith<40mA
光束发散角(FWHM)θ║8±2
光束发散角(FWHM)θ┴45±5
半宽频谱 (FWHM)Δλ<2.5nm
发射区域Wxd5x1μmxμm
波长温度系数Δλ/ΔT4±0.5nm/度
运行功率温度系数ΔP/ΔT0.15±0.05mW/度
运行电流温度系数ΔI/ΔT0.4±0.05mA/度
结构模式SMTE00-
运行温度Top25
运行温度范围
-40… +50
储藏温度范围
-40… +80
运行模式
连续; 脉冲, τ>5 ns-
光电二极管监视器
监视器电流
1-1000μA
PD 反向电压
<5V

注意:为保证半导体激光器SOT-148的稳定运行,必须将其安装在带铜载体的TEC上保持温度恒定。

型号: STFB-S1300-20SOT148

产品参数代号典型值单位
激光发射器
峰值波长λop1300±30nm
CW 光学输出功率Pop20mW
运行电流Iop<100mA
运行电压Uld1.2±0.2V
电流阀值Ith<45mA
光束发散角(FWHM)θ║8±2
光束发散角(FWHM)θ┴45±5
半宽频谱 (FWHM)Δλ<3nm
发射区域Wxd5x1μmxμm
波长温度系数Δλ/ΔT4±0.5nm/度
运行功率温度系数ΔP/ΔT0.15±0.05mW/度
运行电流温度系数ΔI/ΔT0.4±0.05mA/度
结构模式SMTE00-
运行温度Top25
运行温度范围
-40… +50
储藏温度范围
-40… +80
运行模式CW
脉冲
连续; 脉冲, τ>5 ns-
光电二极管监视器
监视器电流
1-1000μA
PD 反向电压
<5V

注意:为保证半导体激光器SOT-148的稳定运行,必须将其安装在带铜载体的TEC上保持温度恒定。

型号: STFB-S1300-30SOT148

产品参数代号典型值单位
激光发射器
峰值波长λop1300±30nm
CW 光学输出功率Pop30mW
运行电流Iop<145mA
运行电压Uld1.2±0.2V
电流阀值Ith<45mA
光束发散角(FWHM)θ║8±2
光束发散角(FWHM)θ┴45±5
半宽频谱 (FWHM)Δλ<4nm
发射区域Wxd5x1μmxμm
波长温度系数Δλ/ΔT4±0.5nm/度
运行功率温度系数ΔP/ΔT0.15±0.05mW/度
运行电流温度系数ΔI/ΔT0.4±0.05mA/度
结构模式SMTE00-
运行温度Top25
运行温度范围
-40… +50
储藏温度范围
-40… +80
运行模式
连续; 脉冲, τ>5 ns-
光电二极管监视器
监视器电流
1-1000μA
PD 反向电压
<5V

注意:为保证半导体激光器SOT-148的稳定运行,必须将其安装在带铜载体的TEC上保持温度恒定。

型号: STFB-S1300-40SOT148

产品参数代号典型值单位
激光发射器
峰值波长λop1300±30nm
CW 光学输出功率Pop40mW
运行电流Iop<190mA
运行电压Uld1.3±0.2V
电流阀值Ith<55mA
光束发散角(FWHM)θ║8±2
光束发散角(FWHM)θ┴45±5
半宽频谱 (FWHM)Δλ<4nm
发射区域Wxd5x1μmxμm
波长温度系数Δλ/ΔT4±0.5nm/度
运行功率温度系数ΔP/ΔT0.15±0.05mW/度
运行电流温度系数ΔI/ΔT0.4±0.05mA/度
结构模式SMTE00-
运行温度Top25
运行温度范围
-40… +50
储藏温度范围
-40… +80
运行模式
连续; 脉冲, τ>5 ns-
光电二极管监视器
监视器电流
1-1000μA
PD 反向电压
<5V

注意:为保证半导体激光器SOT-148的稳定运行,必须将其安装在带铜载体的TEC上保持温度恒定。

型号: STFB-S1300-50SOT148

产品参数代号典型值单位
激光发射器
峰值波长λop1300±30nm
CW 光学输出功率Pop50mW
运行电流Iop<250mA
运行电压Uld1.3±0.2V
电流阀值Ith<60mA
光束发散角(FWHM)θ║8±2
光束发散角(FWHM)θ┴45±5
半宽频谱 (FWHM)Δλ<5nm
发射区域Wxd5x1μmxμm
波长温度系数Δλ/ΔT4±0.5nm/度
运行功率温度系数ΔP/ΔT0.15±0.05mW/度
运行电流温度系数ΔI/ΔT0.4±0.05mA/度
结构模式SMTE00-
运行温度Top25
运行温度范围
-40… +50
储藏温度范围
-40… +80
运行模式
连续; 脉冲, τ>5 ns-
光电二极管监视器
监视器电流
1-1000μA
PD 反向电压
<5V

注意:为保证半导体激光器SOT-148的稳定运行,必须将其安装在带铜载体的TEC上保持温度恒定。

型号: STFB-S1550-10SOT148

产品参数代号典型值单位
激光发射器
峰值波长λop1550±30nm
CW 光学输出功率Pop10mW
运行电流Iop<80mA
运行电压Uld1±0.3V
电流阀值Ith<40mA
光束发散角(FWHM)θ║8±5
光束发散角(FWHM)θ┴45±5
半宽频谱 (FWHM)Δλ<3.5nm
发射区域Wxd5x1μmxμm
波长温度系数Δλ/ΔT4±0.5nm/度
运行功率温度系数ΔP/ΔT0.1±0.05mW/度
运行电流温度系数ΔI/ΔT0.6±0.05mA/度
结构模式SMTE00-
运行温度Top25
运行温度范围
-40… +50
储藏温度范围
-40… +80
运行模式
连续; 脉冲, τ>5 ns-
光电二极管监视器
监视器电流
1-1000μA
PD 反向电压
<5V

注意:为保证半导体激光器SOT-148的稳定运行,必须将其安装在带铜载体的TEC上保持温度恒定。

型号: STFB-S1550-20SOT148

产品参数代号典型值单位
激光发射器
峰值波长λop1550±30nm
CW 光学输出功率Pop20mW
运行电流Iop<120mA
运行电压Uld1±0.3V
电流阀值Ith<45mA
光束发散角(FWHM)θ║8±2
光束发散角(FWHM)θ┴45±5
半宽频谱 (FWHM)Δλ<5nm
发射区域Wxd5x1μmxμm
波长温度系数Δλ/ΔT4±0.5nm/度
运行功率温度系数ΔP/ΔT0.2±0.05mW/度
运行电流温度系数ΔI/ΔT0.7±0.05mA/度
结构模式SMTE00-
运行温度Top25
运行温度范围
-40… +50
储藏温度范围
-40… +80
运行模式
连续; 脉冲, τ>5 ns-
光电二极管监视器
监视器电流
1-1000μA
PD 反向电压
<5V

注意:为保证半导体激光器SOT-148的稳定运行,必须将其安装在带铜载体的TEC上保持温度恒定。

型号: STFB-S1550-30SOT148

产品参数代号典型值单位
激光发射器
峰值波长λop1550±30nm
CW 光学输出功率Pop30mW
运行电流Iop<165mA
运行电压Uld1±0.3V
电流阀值Ith<45mA
光束发散角(FWHM)θ║8±2
光束发散角(FWHM)θ┴45±5
半宽频谱 (FWHM)Δλ<5nm
发射区域Wxd5x1μmxμm
波长温度系数Δλ/ΔT4±0.5nm/度
运行功率温度系数ΔP/ΔT0.1±0.05mW/度
运行电流温度系数ΔI/ΔT0.6±0.05mA/度
结构模式SMTE00-
运行温度Top25
运行温度范围
-40… +50
储藏温度范围
-40… +80
运行模式
连续; 脉冲, τ>5 ns-
光电二极管监视器
监视器电流
1-1000μA
PD 反向电压
<5V

注意:为保证半导体激光器SOT-148的稳定运行,必须将其安装在带铜载体的TEC上保持温度恒定。

型号: STFB-S1600-10SOT148

产品参数代号典型值单位
激光发射器
峰值波长λop1600±10nm
CW 光学输出功率Pop10mW
运行电流Iop<80mA
运行电压Uld0.8±0.2V
电流阀值Ith<35mA
光束发散角(FWHM)θ║10±2
光束发散角(FWHM)θ┴50±5
半宽频谱 (FWHM)Δλ<3.5nm
发射区域Wxd5x1μmxμm
波长温度系数Δλ/ΔT4±0.5nm/度
运行功率温度系数ΔP/ΔT0.2±0.05mW/度
运行电流温度系数ΔI/ΔT0.8±0.05mA/度
结构模式SMTE00-
运行温度Top25
运行温度范围
-40… +50
储藏温度范围
-40… +80
运行模式
连续; 脉冲, τ>5 ns-
光电二极管监视器
监视器电流
1-1000μA
PD 反向电压
<5V

注意:为保证半导体激光器SOT-148的稳定运行,必须将其安装在带铜载体的TEC上保持温度恒定。

型号: STFB-S1600-20SOT148

产品参数代号典型值单位
激光发射器
峰值波长λop1600±10nm
CW 光学输出功率Pop20mW
运行电流Iop<130mA
运行电压Uld0.8±0.2V
电流阀值Ith<40mA
光束发散角(FWHM)θ║10±2
光束发散角(FWHM)θ┴50±5
半宽频谱 (FWHM)Δλ<5nm
发射区域Wxd5x1μmxμm
波长温度系数Δλ/ΔT4±0.5nm/度
运行功率温度系数ΔP/ΔT0.2±0.05mW/度
运行电流温度系数ΔI/ΔT0.8±0.05mA/度
结构模式SMTE00-
运行温度Top25
运行温度范围
-40… +50
储藏温度范围
-40… +80
运行模式
连续; 脉冲, τ>5 ns-
光电二极管监视器
监视器电流
1-1000μA
PD 反向电压
<5V

注意:为保证半导体激光器SOT-148的稳定运行,必须将其安装在带铜载体的TEC上保持温度恒定。

型号: STFB-S1600-30SOT148

产品参数代号典型值单位
激光发射器
峰值波长λop1600±10nm
CW 光学输出功率Pop30mW
运行电流Iop<180mA
运行电压Uld0.8±0.3V
电流阀值Ith<45mA
光束发散角(FWHM)θ║10±2
光束发散角(FWHM)θ┴50±5
半宽频谱 (FWHM)Δλ<5nm
发射区域Wxd5x1μmxμm
波长温度系数Δλ/ΔT4±0.5nm/度
运行功率温度系数ΔP/ΔT0.2±0.05mW/度
运行电流温度系数ΔI/ΔT0.8±0.05mA/度
结构模式SMTE00-
运行温度Top25
运行温度范围
-40… +50
储藏温度范围
-40… +80
运行模式
连续; 脉冲, τ>5 ns-
光电二极管监视器
监视器电流
1-1000μA
PD 反向电压
<5V

注意:为保证半导体激光器SOT-148的稳定运行,必须将其安装在带铜载体的TEC上保持温度恒定。

型号: STFB-S1600-40SOT148

产品参数代号典型值单位
激光发射器
峰值波长λop1600±10nm
CW 光学输出功率Pop40mW
运行电流Iop<250mA
运行电压Uld0.8±0.3V
电流阀值Ith<50mA
光束发散角(FWHM)θ║10±2
光束发散角(FWHM)θ┴50±5
半宽频谱 (FWHM)Δλ<3.5nm
发射区域Wxd5x1μmxμm
波长温度系数Δλ/ΔT4±0.5nm/度
运行功率温度系数ΔP/ΔT0.2±0.05mW/度
运行电流温度系数ΔI/ΔT0.8±0.05mA/度
结构模式SMTE00-
运行温度Top25
运行温度范围
-40… +50
储藏温度范围
-40… +80
运行模式
连续; 脉冲, τ>5 ns-
光电二极管监视器
监视器电流
1-1000μA
PD 反向电压
<5V

注意:为保证半导体激光器SOT-148的稳定运行,必须将其安装在带铜载体的TEC上保持温度恒定。

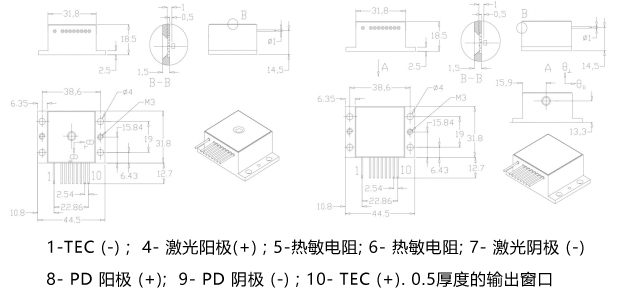

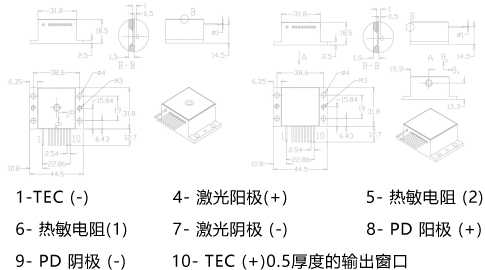

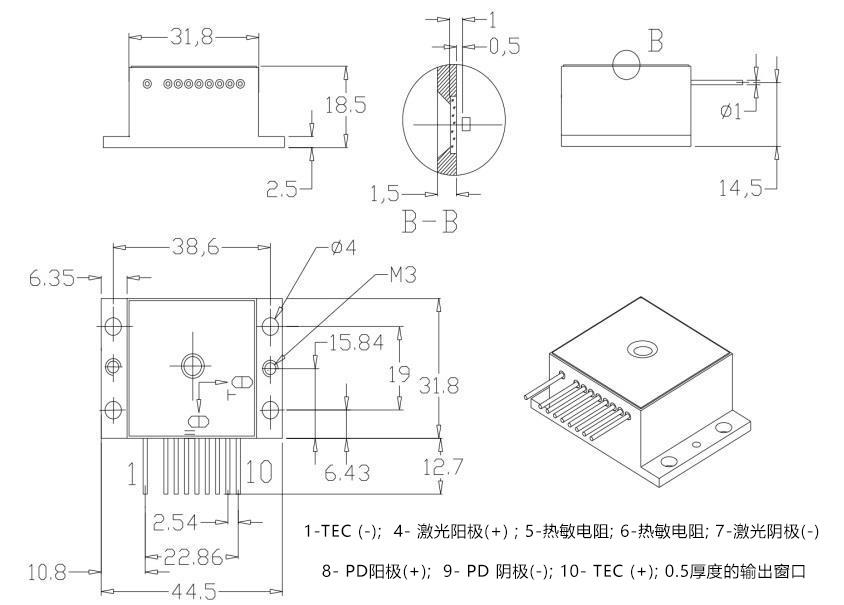

型号:STFB-M1060-2000HO(窗口型HHL)

产品参数代号典型值单位
激光发射器
峰值波长λop1060±20nm
CW 光学输出功率Pop2W
运行电流Iop<3A
运行电压Uld1.5±0.2V
电流阀值Ith<0.6A
光束发散角(FWHM)θ║8±2
光束发散角(FWHM)θ┴1
半宽频谱 (FWHM)Δλ<3.5nm
发射区域Wxd100x1μmxμm
运行模式CW连续
运行温度Top25
光电二极管监视器
PD监视器电流
1-1000μA
PD反向电压
9V
TEC
最大电流
5A
最大运行电压
3,8V
热敏电阻
阻抗
10Kilo-ohm
波长温度系数Δλ/ΔT3±0.2nm/度
工作电流温度系数ΔI/ΔT15±5mA/度
工作温度范围
-20… +40
储藏温度范围
-40… +80

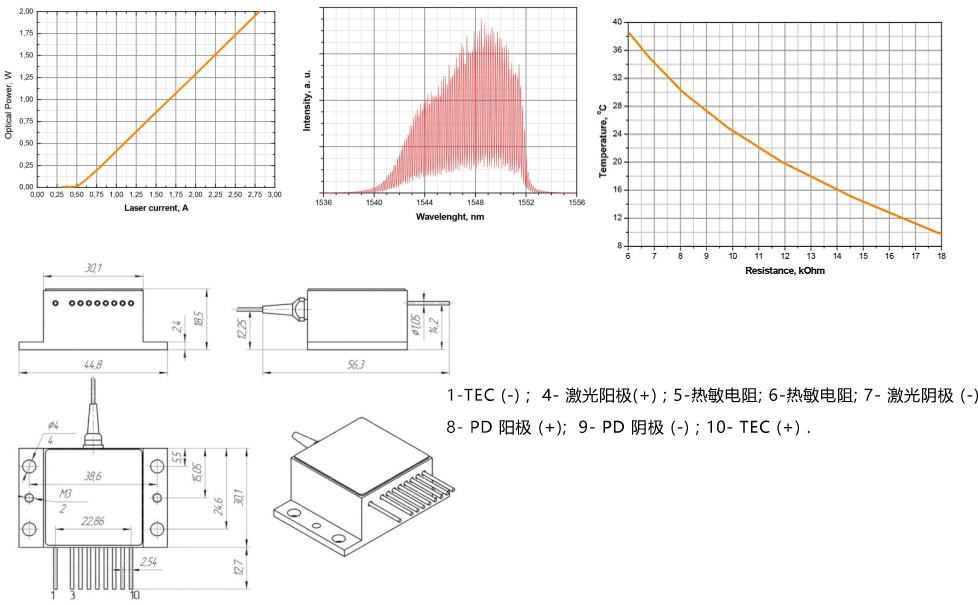

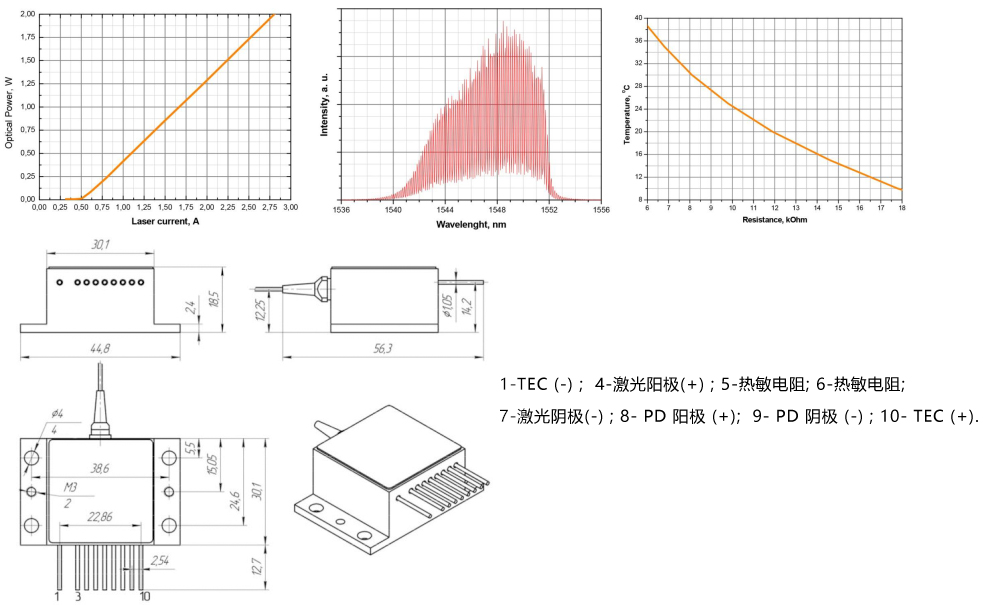

型号:STFB-M1060-2000HF(光纤耦合HHL)

产品参数代号典型值单位
激光发射器
峰值波长λop1060±15nm
CW 光学输出功率Pop2W
运行电流Iop<3A
运行电压Uld1.5±0.2V
电流阀值Ith<0.6A
半宽频谱 (FWHM)Δλ<3.5nm
运行模式
CW,QCW,脉冲d
光纤
纤芯直径
100μm
膜层直径
125μm
外层直径
3mm
数值孔径
0.22-
发射区光纤长度
1m
接口类型
FC-
光电二极管监视器
PD监视器电流
1-1000μA
PD反向电压
9V
TEC
最大电流
5A
最大运行电压
3,8V
其它参数
阻抗
10Kilo-ohm
波长温度系数Δλ/ΔT3±0.2nm/度
工作电流温度系数ΔI/ΔT15±5mA/度
工作温度范围
-20… +40
保证时长
1year

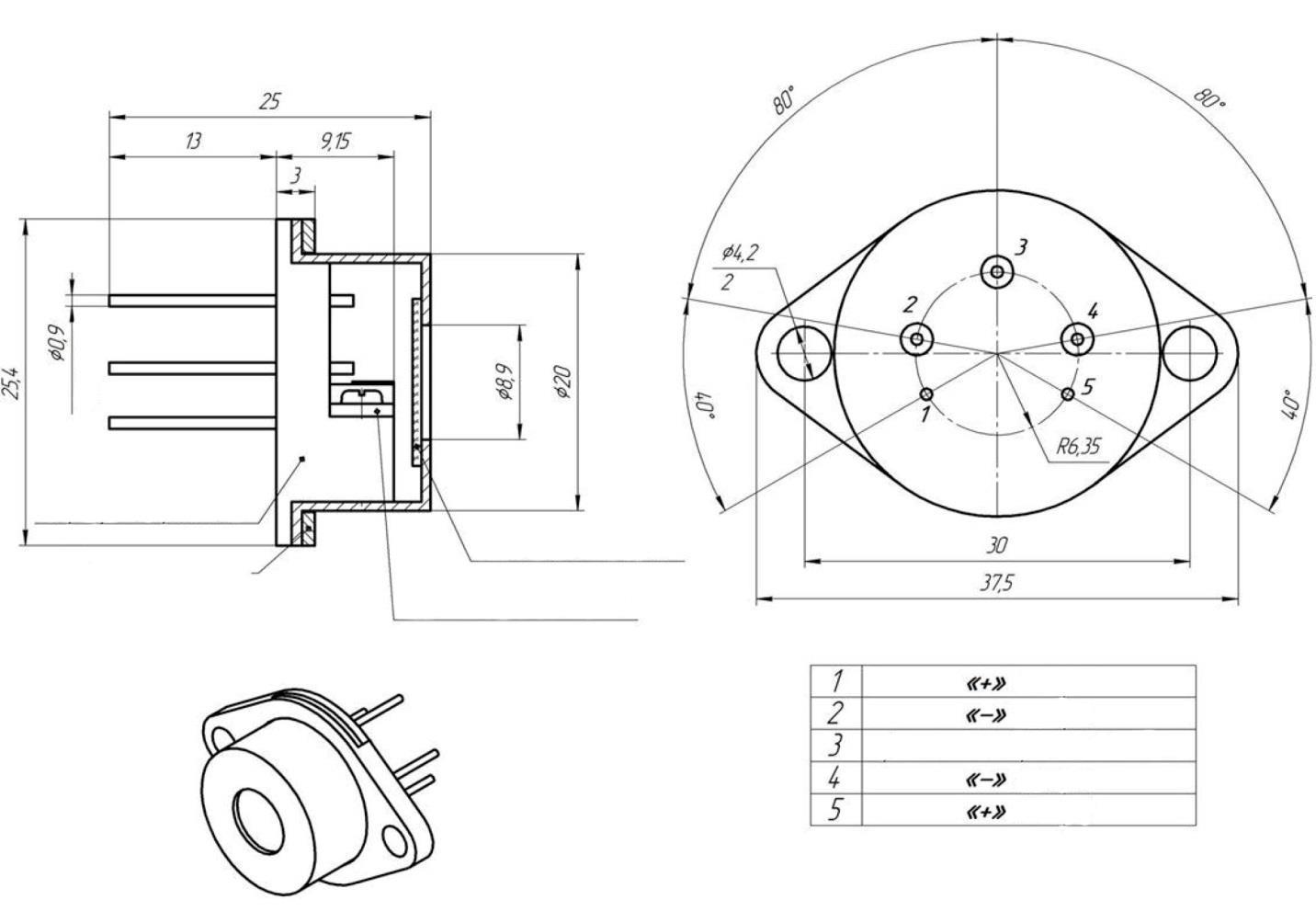

型号:STFB-M1060-2000TO3(TO-3封装)

产品参数代号典型值单位
激光发射器
峰值波长λop1060±20nm
CW 光学输出功率Pop2W
运行电流Iop<3A
运行电压Uld1.5±0.2V
电流阀值Ith<0.6A
光束发散角(FWHM)θ║8±2
光束发散角(FWHM)θ┴1
半宽频谱 (FWHM)Δλ<3.5nm
发射区域Wxd100x1μmxμm
运行模式CW连续
运行温度Top25
发光电二极管监视器
PD监视器电流
1-1000μA
PD反向电压
9V
其它参数
波长温度系数Δλ/ΔT3±0.2nm/度
工作电流温度系数ΔI/ΔT15±5mA/度
工作温度范围
-20… +40
储藏温度范围
-40… +80

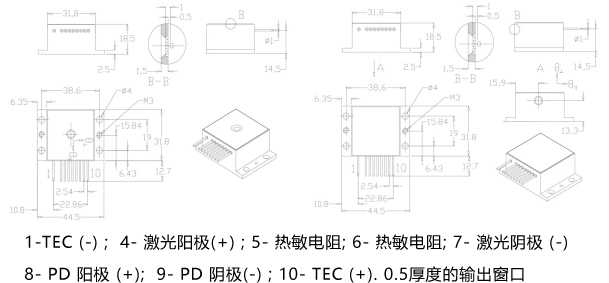

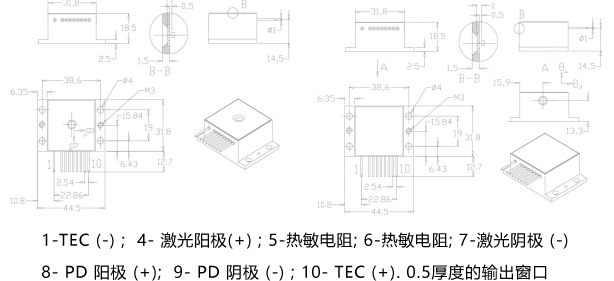

型号:STFB-M1060-3000HO(窗口型HHL)

产品参数代号典型值单位
激光发射器
峰值波长λop1060±20nm
CW 光学输出功率Pop3W
运行电流Iop<4A
运行电压Uld1.5±0.2V
电流阀值Ith<0.6A
光束发散角(FWHM)θ║8±2
光束发散角(FWHM)θ┴1
半宽频谱 (FWHM)Δλ<3.5nm
发射区域Wxd100x1μmxμm
运行模式CW连续
运行温度Top25
发光电二极管监视器
PD监视器电流
1-1000μA
PD反向电压
9V
TEC
最大电流
5A
最大运行电压
3,8V
热敏电阻
阻抗
10Kilo-ohm
波长温度系数Δλ/ΔT3±0.2nm/度
工作电流温度系数ΔI/ΔT15±5mA/度
工作温度范围
-20… +40
储藏温度范围
-40… +80

型号:STFB-M1060-3000HF(光纤耦合HHL)

产品参数代号典型值单位
激光发射器
峰值波长λop1060±15nm
CW 光学输出功率Pop3W
运行电流Iop<4A
运行电压Uld1.5±0.2V
电流阀值Ith<0.6A
半宽频谱 (FWHM)Δλ<3.5nm
运行模式
CW,QCW,脉冲d
光纤
纤芯直径
100μm
膜层直径
125μm
外层直径
3mm
数值孔径
0.22-
发射区光纤长度
1m
接口类型
FC-
光电二极管监视器
PD监视器电流
1-1000μA
PD反向电压
9V
TEC
最大电流
5A
最大运行电压
3,8V
其它参数
阻抗
10Kilo-ohm
波长温度系数Δλ/ΔT3±0.2nm/度
工作电流温度系数ΔI/ΔT15±5mA/度
工作温度范围
-20… +40
保证时长
1year

型号:STFB-M1060-3000TO3(TO-3封装)

产品参数代号典型值单位
激光发射器
峰值波长λop1060±20nm
CW 光学输出功率Pop3W
运行电流Iop<4A
运行电压Uld1.5±0.2V
电流阀值Ith<0.6A
光束发散角(FWHM)θ║8±2
光束发散角(FWHM)θ┴1
半宽频谱 (FWHM)Δλ<3.5nm
发射区域Wxd100x1μmxμm
运行模式CW连续
运行温度Top25
发光电二极管监视器
PD监视器电流
1-1000μA
PD反向电压
9V
其它参数
波长温度系数Δλ/ΔT3±0.2nm/度
工作电流温度系数ΔI/ΔT15±5mA/度
工作温度范围
-20… +40
储藏温度范围
-40… +80

型号:STFB-M1260-0500HO(窗口型HHL)

产品参数代号典型值单位
激光发射器
峰值波长λop1060±20nm
CW 光学输出功率Pop0.5W
运行电流Iop<2.75A
运行电压Uld1.2±0.2V
电流阀值Ith<0.6A
光束发散角(FWHM)θ║8±2
光束发散角(FWHM)θ┴1
半宽频谱 (FWHM)Δλ<5nm
发射区域Wxd100x1μmxμm
运行模式CW连续
运行温度Top25
光电二极管监视器
PD监视器电流
1-1000μA
PD反向电压
9V
TEC
最大电流
5A
最大运行电压
3,8V
热敏电阻
阻抗
10Kilo-ohm
波长温度系数Δλ/ΔT3±0.2nm/度
工作电流温度系数ΔI/ΔT15±5mA/度
工作温度范围
-20… +40
储藏温度范围
-40… +80

型号:STFB-M1260-0500HF(光纤耦合HHL)

产品参数代号典型值单位
激光发射器
峰值波长λop1260±20nm
CW 光学输出功率Pop0.5W
运行电流Iop<2.75A
运行电压Uld1.2±0.2V
电流阀值Ith<0.6A
半宽频谱 (FWHM)Δλ<5nm
运行模式
CW
光纤
纤芯直径
100μm
膜层直径
125μm
外层直径
3mm
数值孔径
0.22-
发射区光纤长度
1m
接口类型
FC-
光电二极管监视器
PD监视器电流
1-1000μA
PD反向电压
9V
TEC
最大电流
5A
最大运行电压
3,8V
其它参数
阻抗
10Kilo-ohm
波长温度系数Δλ/ΔT3±0.2nm/度
工作电流温度系数ΔI/ΔT15±5mA/度
工作温度范围
-20… +40
保证时长
1

型号:STFB-M1060-2000TO3(TO-3封装)

产品参数代号典型值单位
激光发射器
峰值波长λop1260±20nm
CW 光学输出功率Pop0.5W
运行电流Iop<2.75A
运行电压Uld1.25±0.2V
电流阀值Ith<0.6A
光束发散角(FWHM)θ║8±2
光束发散角(FWHM)θ┴1
半宽频谱 (FWHM)Δλ<3.5nm
发射区域Wxd100x1μmxμm
运行模式CW连续
运行温度Top25
光电二极管监视器
PD监视器电流
1-1000μA
PD反向电压
9V
其它参数
波长温度系数Δλ/ΔT3±0.2nm/度
工作电流温度系数ΔI/ΔT15±5mA/度
工作温度范围
-20… +40
储藏温度范围
-40… +80

型号:STFB-M1470-1000HO(窗口型HHL)

产品参数代号典型值单位
激光发射器
峰值波长λop1470±20nm
CW 光学输出功率Pop1W
运行电流Iop<3A
运行电压Uld1.1±0.1V
电流阀值Ith<0.6A
光束发散角(FWHM)θ║<15
光束发散角(FWHM)θ┴1
半宽频谱 (FWHM)Δλ<5nm
发射区域Wxd100x1μmxμm
运行模式CW连续
运行温度Top25
光电二极管监视器
PD监视器电流
1-1000μA
PD反向电压
9V
TEC
最大电流
5A
最大运行电压
3,8V
热敏电阻
阻抗
10Kilo-ohm
波长温度系数Δλ/ΔT3±0.2nm/度
工作电流温度系数ΔI/ΔT15±5mA/度
工作温度范围
-20… +40
储藏温度范围
-40… +80

型号:STFB-M1470-1500HF(光纤耦合HHL)

产品参数代号典型值单位
激光发射器
峰值波长λop1470±20nm
CW 光学输出功率Pop1W
运行电流Iop<3A
运行电压Uld1.1±0.1V
电流阀值Ith<0.6A
半宽频谱 (FWHM)Δλ<5nm
运行模式
CW
光纤
纤芯直径
100μm
膜层直径
125μm
外层直径
3mm
数值孔径
0.22-
发射区光纤长度
1m
接口类型
FC-
光电二极管监视器
PD监视器电流
1-1000μA
PD反向电压
9V
TEC
最大电流
5A
最大运行电压
3,8V
热敏电阻
阻抗
10Kilo-ohm
波长温度系数Δλ/ΔT3±0.2nm/度
工作电流温度系数ΔI/ΔT15±5mA/度
工作温度范围
-20… +40
保证时长
1year

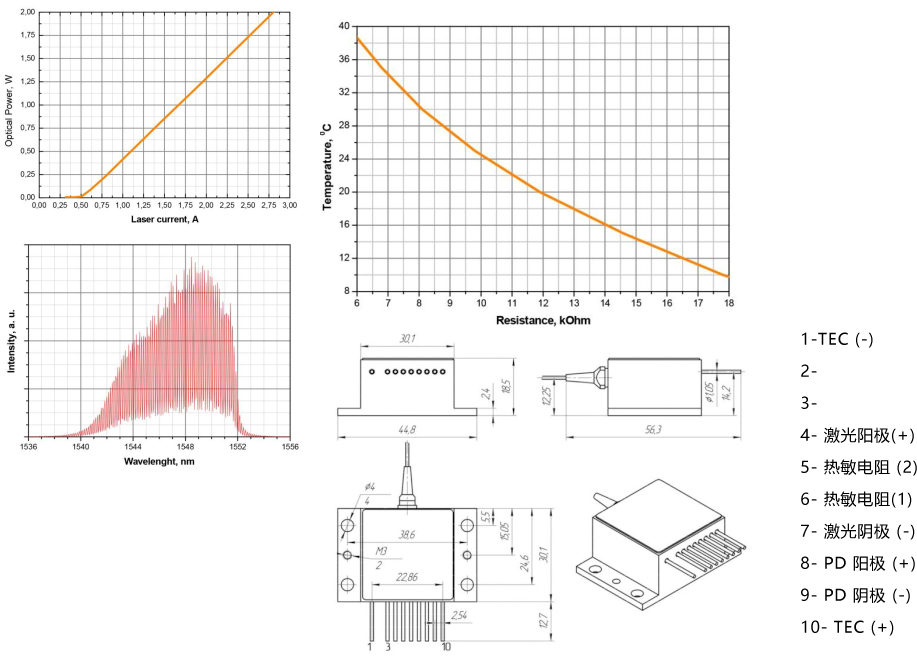

型号:STFB-M1550-0500H0(窗口型HHL)

产品参数代号典型值单位
激光发射器
峰值波长λop1550±30nm
CW 光学输出功率Pop0.5W
运行电流Iop<3A
运行电压Uld1±0.2V
电流阀值Ith<0.7A
光束发散角(FWHM)θ║8±2
光束发散角(FWHM)θ┴1
半宽频谱 (FWHM)Δλ<5nm
发射区域Wxd100x1μmxμm
运行模式CW连续
运行温度Top25
光电二极管监视器
PD监视器电流
1-1000μA
PD反向电压
9V
TEC
最大电流
5A
最大运行电压
3,8V
热敏电阻
阻抗
10Kilo-ohm
波长温度系数Δλ/ΔT3±0.2nm/度
工作电流温度系数ΔI/ΔT15±5mA/度
工作温度范围
-20… +40
储藏温度范围
-40… +80

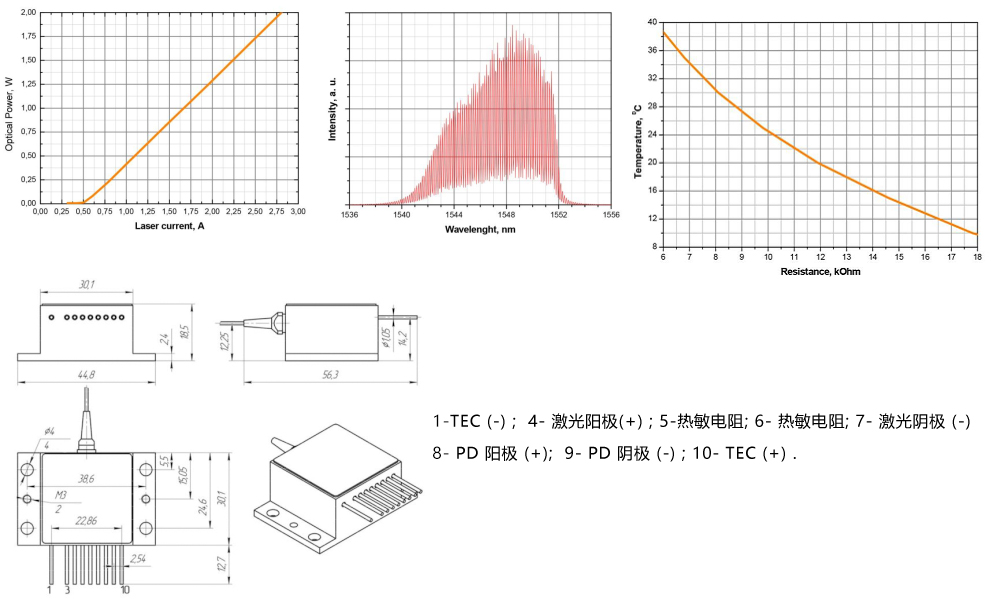

型号:STFB-M1550-0500HF(光纤耦合HHL)

产品参数代号典型值单位
激光发射器
峰值波长λop1550±30nm
CW 光学输出功率Pop0.5W
运行电流Iop<3A
运行电压Uld1±0.2V
电流阀值Ith<0.7A
半宽频谱 (FWHM)Δλ<5nm
运行模式
CW
光纤
纤芯直径
100μm
膜层直径
125μm
外层直径
3mm
数值孔径
0.22-
发射区光纤长度
1m
接口类型
FC-
光电二极管监视器
PD监视器电流
1-1000μA
PD反向电压
9V
TEC
最大电流
5A
最大运行电压
3,8V
热敏电阻
阻抗
10Kilo-ohm
波长温度系数Δλ/ΔT3±0.2nm/度
工作电流温度系数ΔI/ΔT15±5mA/度
工作温度范围
-20… +40
保证时长
1year

型号:STFB-M1550-0500TO3(TO-3封装)

产品参数代号典型值单位
激光发射器
峰值波长λop1550±20nm
CW 光学输出功率Pop0.5W
运行电流Iop<3A
运行电压Uld1±0.2V
电流阀值Ith<0.7A
光束发散角(FWHM)θ║8±2
光束发散角(FWHM)θ┴1
半宽频谱 (FWHM)Δλ<3.5nm
发射区域Wxd100x1μmxμm
运行模式CW连续
运行温度Top25
光电二极管监视器
PD监视器电流
1-1000μA
PD反向电压
9V
其它参数
波长温度系数Δλ/ΔT3±0.2nm/度
工作电流温度系数ΔI/ΔT15±5mA/度
工作温度范围
-20… +40
储藏温度范围
-40… +80

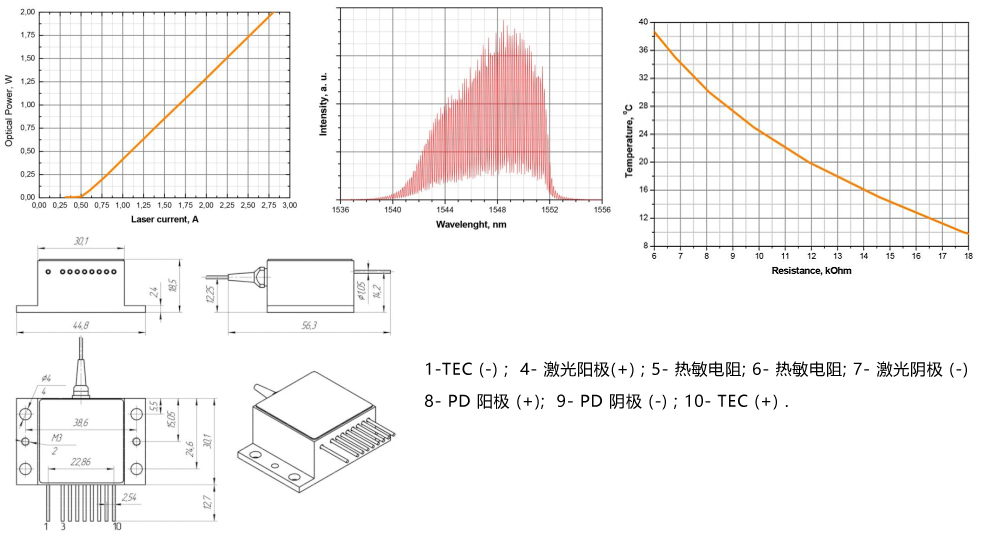

型号:STFB-M1550-2000H0(窗口型HHL)

产品参数代号典型值单位
激光发射器
峰值波长λop1550±30nm
CW 光学输出功率Pop2W
运行电流Iop<5A
运行电压Uld1.1±0.1V
电流阀值Ith<0.6A
光束发散角(FWHM)θ║15±3
光束发散角(FWHM)θ┴1
半宽频谱 (FWHM)Δλ<10nm
发射区域Wxd100x1μmxμm
运行模式CW连续
运行温度Top25
光电二极管监视器
PD监视器电流
1-1000μA
PD反向电压
9V
TEC
最大电流
5A
最大运行电压
3,8V
热敏电阻
阻抗
10Kilo-ohm
波长温度系数Δλ/ΔT3±0.2nm/度
工作电流温度系数ΔI/ΔT15±5mA/度
工作温度范围
-20… +40
储藏温度范围
-40… +80

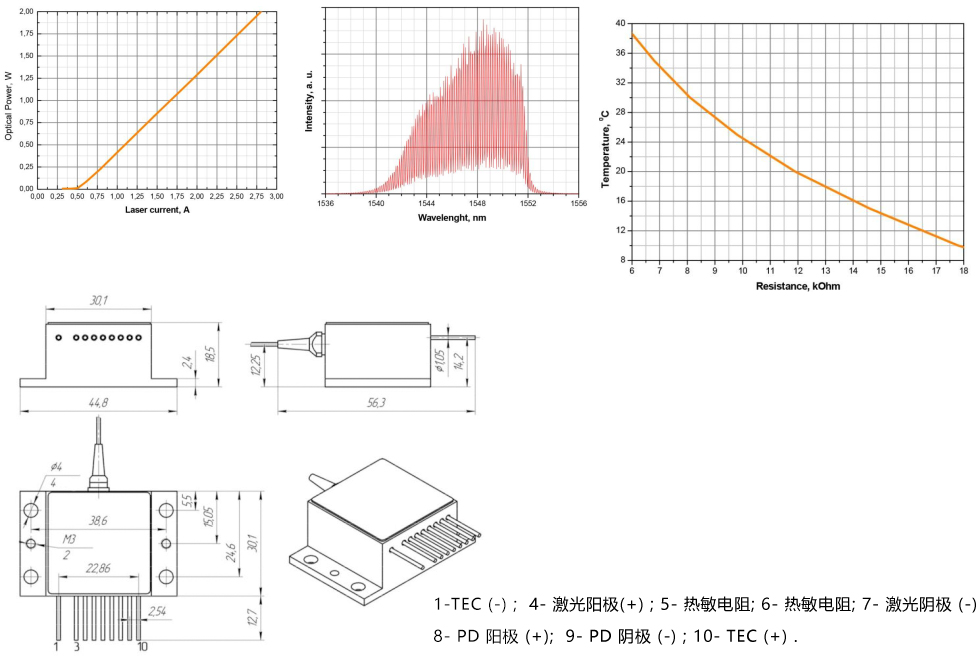

型号:STFB-M1550-1500HF(光纤耦合HHL)

产品参数代号典型值单位
激光发射器
峰值波长λop1550±30nm
CW 光学输出功率Pop1.5W
运行电流Iop<5A
运行电压Uld1.1±0.1V
电流阀值Ith<0.6A
半宽频谱 (FWHM)Δλ<8nm
运行模式
CW
光纤
纤芯直径
100μm
膜层直径
125μm
外层直径
3mm
数值孔径
0.22-
发射区光纤长度
1m
接口类型
FC-
光电二极管监视器
PD监视器电流
1-1000μA
PD反向电压
9V
TEC
最大电流
5A
最大运行电压
3,8V
其它参数
阻抗
10Kilo-ohm
波长温度系数Δλ/ΔT3±0.2nm/度
工作电流温度系数ΔI/ΔT15±5mA/度
工作温度范围
-20… +40
保证时长
1year

型号:STFB-M1600-1000H0(窗口型HHL)

产品参数代号典型值单位
激光发射器
峰值波长λop1600±20nm
CW 光学输出功率Pop1W
运行电流Iop<3.5A
运行电压Uld1.2±0.1V
电流阀值Ith<0.6A
光束发散角(FWHM)θ║15±3
光束发散角(FWHM)θ┴1
半宽频谱 (FWHM)Δλ<8nm
发射区域Wxd100x1μmxμm
运行模式CW连续
运行温度Top25
光电二极管监视器
PD监视器电流
1-1000μA
PD反向电压
9V
TEC
最大电流
5A
最大运行电压
3,8V
热敏电阻
阻抗
10Kilo-ohm
波长温度系数Δλ/ΔT3±0.2nm/度
工作电流温度系数ΔI/ΔT15±5mA/度
工作温度范围
-20… +40
储藏温度范围
-40… +80



自由空间窄线宽激光二极管785nm 350mW

自由空间窄线宽激光二极管785nm 350mW

应用:

  • 拉曼光谱

  • 医疗

  • 光谱分析

  • 科学研究

产品型号:STF-FRLD-785-350-FS-VBG-BTF


 规格
单位最小值典型值最大值
光学数据
CW输出功率mW350--
中心波长nm784.5785.0785.5
光谱宽度(FWHM)nm--0.1
温度漂移nm/°C-0.01-
电流漂移nm/A-0.05-
电气数据
阈值电流A-0.4-
工作电流A-0.9-
工作电压V-2.0-
斜率效率W/A-0.7-
PD数据
电流mA--2000
热敏电阻kΩ/β(25°)10±5% / 3450
TEC数据
最大电流A--2.5
最大电压V--6.3
规格单位最小值典型值最大值
温度条件
外壳工作温度摄氏度10-30
储存温度摄氏度-20-70
其他参数
焊接温度摄氏度--250
铅焊接时间--10
相对湿度(工作)%--75
相对湿度(储存)%--90
外形尺寸毫米38.1x12.7x8.1

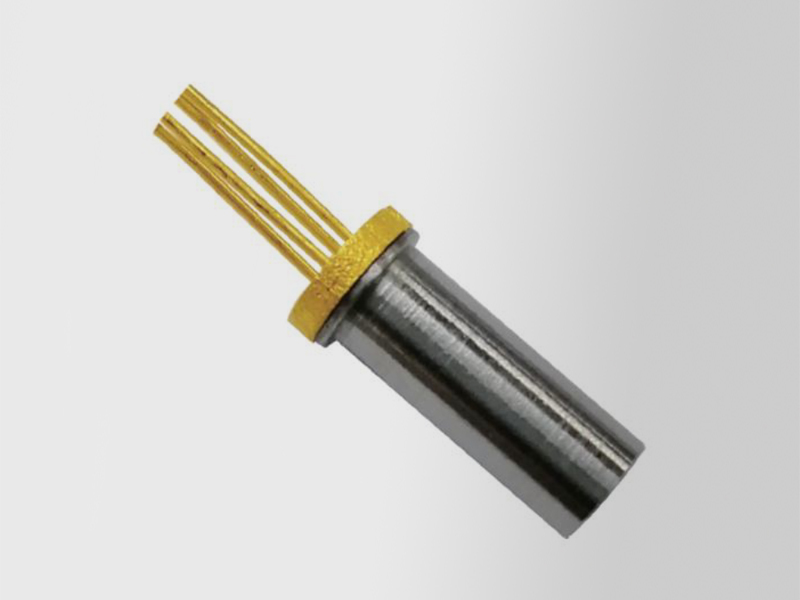

稳波长激光二极管,785nm,100mW

稳波长激光二极管,785nm,100mW

特征:

  • 波长785nm

  • CW输出功率100mW

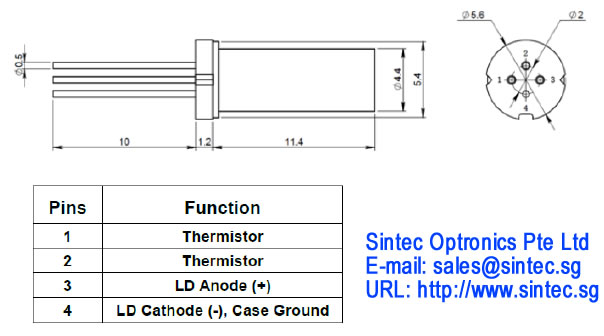

产品型号:STF-FRLD-785-100-VBG-TO56


 规格
单位最小值典型值最大值
光学数据
CW输出功率mW100--
中心波长nm784.5785.0785.5
光谱宽度(FWHM)nm--0.1
温度漂移nm/°C-0.01-
电气数据
阈值电流mA-50-
工作电流mA-120-
斜率效率W/A-0.85-
工作电压V-2.0-
温度条件
外壳工作温度摄氏度20-30
储存温度摄氏度-20-70
其他参数
焊接温度摄氏度--250
铅焊接时间--10
相对湿度(工作)%--75
相对湿度(储存)%--90
外形尺寸毫米直径5.4x12.6

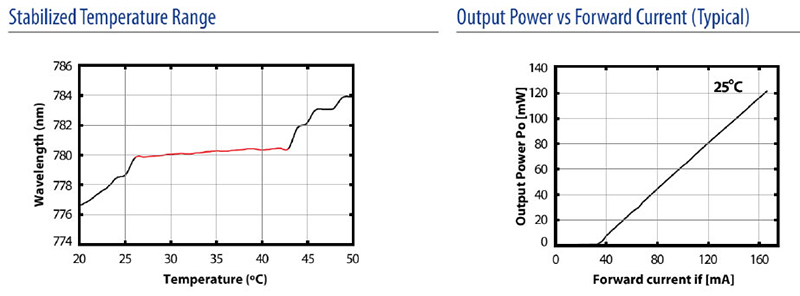

VBG分布反馈式窄线宽激光二极管780nm 100mW

VBG分布反馈式窄线宽激光二极管780nm 100mW

STF-FOLD-785-100S-VBG是一种单模分布反馈式半导体激光器,输出功率为100mW,波长为785nm。由于集成了VBG,波长是固定的,光谱宽度非常窄。它适用于各种光电应用,如:

  • 拉曼光谱

  • 生物仪器

  • 计量学

  • 传感

  • 分析仪器

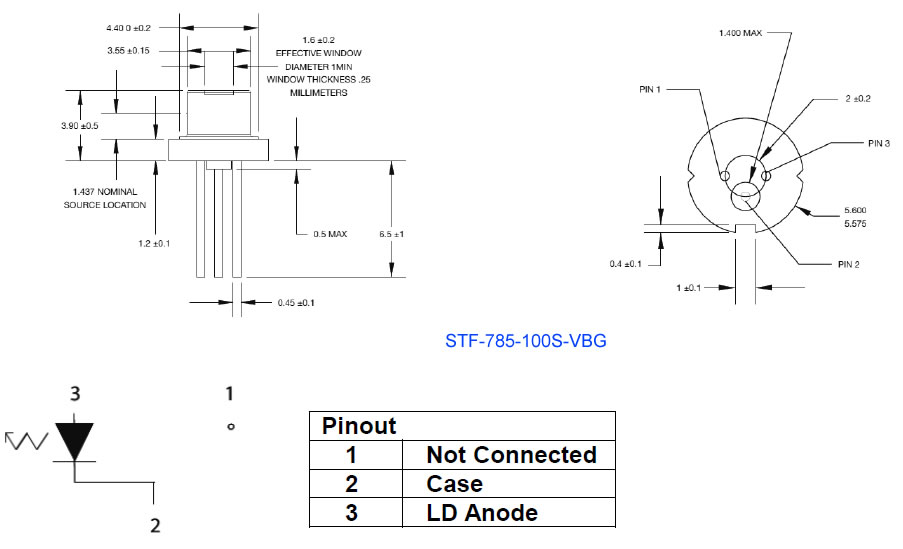

产品型号:STF-FOLD-785-100S-VBG, 光学和电气特性(T=25°C,P=100mW):


符号最小值典型值最大值单位
光功率Pout--100mW
波长784785786nm
线条宽度-175-MHz
阈电流Ith-50-mA
正向电流If-130200mA
正向电压Vf-1.32.2V
反向电压Vr--2V
斜率效率△P/△I-0.9-mW/mA
光束发散,垂直-25-°
光束发散,平行
-10-°
工作温度Top0-40摄氏度
中心稳定温度Tc15-35摄氏度
稳定温度范围Tr15--摄氏度
储存温度Ts-20-70摄氏度
发射器尺寸
1.5 x 3微米
相干长度>1米
极化方向TE
外形尺寸直径4.4x3.9mm

超辐射荧光二极管模块

超辐射发光二极管(SLD)是将激光二极管的高功率、高亮度和低相干度结合在一起的一种边缘发光半导体光源。它可以发射与单模半导体激光器相同功率的单一空间模式光,并具有渐变的光谱宽度。我们从1992年以来一直生产高质量的SLD、增益芯片和半导体光学放大器(SOAs)。我们的主要产品有空间光输出的SLD、带单模光纤或者保偏光纤的SLD、带多模尾纤的SLD,波长范围覆盖650-1620nm,输出功率高达100mW,带宽高达100nm的模块。

我们的模块有多种封装类型(TO、DIL14、蝴蝶等)提供。可根据客户要求提供不同的封装类型。为方便客户,我们还可以提供含制冷和温控一起封装的模块。

超辐射荧光二极管模块

我们的产品广泛应用于生物医学和工业光学相干层析成像(OCT)、光纤陀螺、布拉格光栅传感器、原子力显微镜、光纤元件计量(包括DWDM元件测试)和机器视觉等领域。

非制冷单模自由空间SLDs

以下产品型号列表按带宽列组的

产品型号–波长(nm)带宽 FWHM (nm)输出功率(mW)自由空间封装类型
SLD-260-MP-6706707.5最高5.0TO-9
SLD-260-HP-6706707.0最高15.0TO-9
SLD-340-MP-7957951520TO-9
SLD-380-MP-TO56825205TO-56
SLD-380-MP-TO98351720TO-9
SLD-340-HP-8508502030TO-56
SLD-340-UHP-84084025–30最高100TO-9
SLD-340-MP-8808804020TO-9
SLD-480-MP-9209203020TO-9
SLD-480-UHP-9609604590TO-9
SLD-530-UHP-1040104035–45最高80.0TO-9

非制冷单模尾纤 SLDs

以下产品型号列表是按带宽列组的

产品型号波长 (nm)带宽 FWHM (nm)输出功率 (mW) 单模光纤封装类型
SLD-381 MINIBUT770–86015–20最高2.0Minibut
SLD-561 MINIBUT1270–133020–25最高1.0Minibut

制冷单模自由空间和尾纤SLDs

以下产品型号列表是按带宽列组的.

产品型号波长 (nm)带宽 FWHM (nm)输出功率(mW)––尾纤/自由空间封装类型
SLD-261-MP660–6807.5最高2.0/n.a.Butterfly, DIL14
SLD-260-HP660–6807.0n.a./15.0TOW
SLD-261-HP660–6807.0最高10.0/n.a.Butterfly
SLD-260-UHP660–6807.0n.a./25.0TOW
SLD-261-UHP660–6807.015.0/n.a.Butterfly
SLD-33-MP770–79050最高1.25/4.0Butterfly/DIL14,TOW
SLD-33-HP770–79050最高25.0/50.0Butterfly/DIL14,TOW
SLD-34-MP840–860最高60最高2.5/4.0Butterfly/DIL14,TOW
SLD-34-HP810–88030–50最高16.0/40.0Butterfly/DIL14,TOW
SLD-35-MP820–87062最高1.25/6.0Butterfly/DIL14,TOW
SLD-35-HP825–87062最高25.0/50.0Butterfly/DIL14,TOW
SLD-351UBB83085 (6dB)10/n.a.Butterfly
SLD-37-MP835501.25/6.0Butterfly/DIL14,TOW
SLD-37-HP84050最高25.0/50.0Butterfly/DIL14,TOW
SLD-38-MP770–89020最高3.0/12.0Butterfly/DIL14,TOW
SLD-38-HP790–86020最高30.0/50.0Butterfly/TOW
SLD-47-MP900, 940最高751.5/5.0Butterfly/DIL14,TOW
SLD-48-MP-920920303.0/7.5Butterfly/DIL14,TOW
SLD-47-HP940最高100最高10.0/20.0Butterfly/DIL14,TOW
SLD-471UBB930115 (6 dB)10/n.a.Butterfly
SLD-48-HP96030最高30.0/60.0Butterfly/DIL14,TOW
SLD-48-MP-970970303.0/7.5Butterfly/DIL14,TOW
SLD-521000, 1020最高100最高5.0/10.0Butterfly/DIL14,TOW
SLD-53-MP1020–106020 – 705.0/10.0Butterfly/DIL14,TOW
SLD-53-HP105035最高30.0/60.0Butterfly/DIL14,TOW
SLD-54-HP106070最高20.0/40.0Butterfly/DIL14,TOW
SLD-55-MP1180301.0/n.a.Butterfly/DIL14,TOW
SLD-56-MP1270–133040最高2.0/n.a.Butterfly/DIL14
SLD-56-HP1270–133035最高30.0/n.a.Butterfly/DIL14
SLD-57-MP1270–1330701.0/n.a.Butterfly/DIL14
SLD-57-HP1280–133060最高10.0/n.a.Butterfly/DIL14
SLD-661-LP1370 -1410850.35/n.a.Butterfly/DIL14
SLD-661-MP1370 -1410652.05/n.a.Butterfly/DIL14
SLD-661-HP1370 -141045-60155/n.a.Butterfly/DIL14
SLD-761-LP156070 – 1000.2/n.a.Butterfly/DIL14
SLD-761-MP155045 – 70最高2.0/n.a.Butterfly/DIL14
SLD-761-HP155045最高10.0/n.a.Butterfly/DIL14

多模尾纤 SLDs

以下产品型号列表是按带宽列组的.

产品型号波长(nm)带宽 FWHM (nm)功率(mW)封装类型
SLD-M38184015最高2.0/n.a.Butterfly
SLD-M34185525n.a./15.0Butterfly
SLD-M531106540最高10.0/n.a.Butterfly

光纤耦合半导体光学增益放大模块

我们推出了一系列新产品,光纤耦合半导体光增益和放大器模块:

  • 基于双路超辐射发光二极管(SLD)增益芯片(类似于AR/HR涂层激光二极管增益芯片)的宽带增益模块。

  • 行波放大器模块。

  • 模块均采用密封包装。

宽带增益模块

SOA-371 –840nm HR/AR宽带增益模块

产品特性

  • 高达60nm可调谐范围*

  • PM 和 SM 光纤尾纤

  • PD监视器

  • FC/APC 尾纤

*用作外腔半导体激光器的有源元件时。

封装方式:蝶形 DIL, DBUT

产品参数 (发射稳定温度+25 °C标称值)

型号参数最小值典型值最大值
SLD模式– –(光纤斜切)单模光纤输出功率 @最大带宽, mW1.0
正向平均电流, mA6590
峰波, nm840
带宽, nm4550
剩余光谱调制, %3.06.0
激光模式 –(光纤平切)电流阈值, mA4050
外部斜率效率, mW/mA0.250.4
单模光纤输出功率, mW10.0
正向电压, V1.82.0
运行温度(外壳温度), °C-55+70
冷却器电流, A1.2
冷却器电压, V3.5

SOA-481-970nm HR/AR宽带模块

产品特性

  • 高达60nm可调谐范围*

  • PM光纤尾纤

  • PD监视器

  • FC/APC 尾纤

*用作外腔半导体激光器的有源元件时。

封装方式: 制冷蝶形DIL, DBUT

产品参数 (发射稳定温度+25 °C标称)

型号参数最小值典型值最大值
SLD模式–(光纤斜切)单模光纤输出功率@最大带宽, mW1.0
正向平均电流, mA200260
峰波, nm970
带宽, nm4550
剩余光谱调制, %3.06.0
激光模式 ––––––––(光纤平切)电流阈值, mA100150
外部斜率效率, mW/mA0.050.1
单模光纤输出功率, mW10.0
正向电压, V1.82.0
运行温度(外壳温度), °C-55+70
冷却器电流, A1.2
冷却器电压, V3.5

SOA-521 –1020nm HR/AR带宽增益模块

产品应用

  • 光谱学

  • 光学传感器

  • 光学相干层析成像

  • 光学计量学

  • 其他

产品特性

  • 高达120nm可调谐范围*

  • *用作外腔半导体激光器的有源元件时。

封装方式: DIL, DBUT

产品参数 (发射稳定温度+25 °C标称)

型号参数最小值典型值最大值
SLD模式(光纤斜切)单模光纤输出功率@最大带宽, mW3.0
正向平均电流, mA200240
峰波, nm1020
带宽, nm100110
剩余光谱调制, %5.010.0
激光模式 ––––––––(光纤平切)电流阈值, mA4060
外部斜率效率, mW/mA0.20.3
单模光纤输出功率, mW10.0
正向电压, V2.02.2
运行温度(外壳温度), °C-55+70
冷却器电流, A1.2
冷却器电压, V3.5

请参考以下来说明来定购产品 SOA-521-(a)-(b)-(c),

说明:

  • (a) – 封装方式,

  • (b) –光纤类型 (SM 或 PM),

  • (c) – PD (如需要PD 监视器).

如: SOA-521-DBUT-SM-PD.

行波放大模块

SOA-332: 785nm 宽带行波放大模块

产品特性

  • 工作波长:785nm

  • 增益:>20dB

  • 输出功率:高达13dBm

  • 3dB增益带宽:50nm

  • 封装方式:蝶形封装(DBUT)

可定制选项

  • PM 光纤尾纤

  • FC/APC 端口尾纤

产品参数 (稳定温度+25 °C标称)

参数最小值典型值最大值
正向电流, mA--300
正向电压, V--2.5
光学输出功率 power, dBm--13.0
中心波长, nm-785-
-3 dB 光学增益宽带, nm-50-
增益波动, dB-< 0.1-
小信号增益, dB--25
偏振相关增益, dB-7.0-

SOA-382-800: 800nm 宽带行波放大模块

产品特性

  • 工作波长:800nm

  • 增益:>30dB

  • 输出功率:高达13dBm

  • 3dB增益带宽:20nm

  • 封装方式:蝶形封装(DBUT)

可定制选项

  • PM 光纤尾纤

  • FC/APC 端口尾纤

产品参数 (稳定温度+25 °C标称)

参数最小值典型值最大值
正向电流, mA--200
正向电压, V--2.5
光学输出功率 power, dBm--13.0
中心波长, nm-795-
-3 dB 光学增益宽带, nm-16-
增益波动, dB-< 0.1-
小信号增益, dB-30-
偏振相关增益, dB-7.0-

SOA-352-830: 830nm 宽带行波放大模块

产品特性

  • 工作波长:830nm

  • 增益:>25dB

  • 输出功率:高达15dBm

  • 3dB增益带宽:50nm

  • 封装方式:蝶形封装(DBUT)

可定制选项

  • PM 光纤尾纤

  • FC/APC 端口尾纤

产品参数 (稳定温度+25 °C标称)

参数最小值典型值最大值
正向电流, mA--200
正向电压, V--2.5
光学输出功率 power, dBm--15.0
中心波长, nm-830-
-3 dB 光学增益宽带, nm-55-
增益波动, dB-< 0.1-
小信号增益, dB--25
偏振相关增益, dB-7.0-

SOA-382-840: 840nm宽带高功率行波放大模块

产品特性

  • 工作波长:840nm

  • 增益:>30dB

  • 输出功率:高达17dBm

  • 3dB增益带宽:25nm

  • 封装方式:蝶形封装(DBUT)

可定制选项

  • PM 光纤尾纤

  • FC/APC 端口尾纤

产品参数 (稳定温度+25 °C标称)

参数最小值典型值最大值
正向电流, mA--300
正向电压, V--2.3
光学输出功率 power, dBm--17.0
中心波长, nm-840-
-3 dB 光学增益宽带, nm-25-
增益波动, dB-< 0.1-
小信号增益, dB-30-
偏振相关增益, dB-7.0-

SOA-372: 850nm宽带行波放大模块

产品特性

  • 工作波长:850nm

  • 增益:>25dB

  • 输出功率:高达13dBm

  • 3dB增益带宽:40nm

  • 封装方式:蝶形封装(DBUT)

可定制选项

  • PM 光纤尾纤

  • FC/APC 端口尾纤

产品参数 (稳定温度+25 °C标称)

参数最小值典型值最大值
正向电流, mA--200
正向电压, V--2.5
光学输出功率 power, dBm--13.0
中心波长, nm-850-
-3 dB 光学增益宽带, nm-40-
增益波动, dB-< 0.1-
小信号增益, dB-22-
偏振相关增益, dB-7.0-

SOA-352-870: 870nm宽带行波 放大模块

产品特性

  • 工作波长:870nm

  • 增益:>25dB

  • 输出功率:高达13dBm

  • 3dB增益带宽:60nm

  • 封装方式:蝶形封装(DBUT)

可定制选项

  • PM 光纤尾纤

  • FC/APC 端口尾纤

产品参数 (稳定温度+25 °C标称)

参数最小值典型值最大值
正向电流, mA--220
正向电压, V--2.5
光学输出功率 power, dBm--13.0
中心波长, nm-870-
-3 dB 光学增益宽带, nm-58-
增益波动, dB-< 0.1-
小信号增益, dB--25
偏振相关增益, dB-7.0-

SOA-382-870: 870nm行波放大模块

产品特性

  • 工作波长:870nm

  • 增益:>20dB

  • 输出功率:高达10dBm

  • 3dB增益带宽:20nm

  • 封装方式:蝶形封装(DBUT)

可定制选项

  • PM 光纤尾纤

  • FC/APC 端口尾纤

产品参数 (稳定温度+25 °C标称)

参数典型值最大值
正向电流, mA200
正向电压, V2.2
光学输出功率 power, dBm10.0
中心波长, nm870
-3 dB 光学增益宽带, nm20
增益波动, dB 0.10.2
小信号增益, dB25
偏振相关增益, dB6.0

SOA-472: 930nm宽带行波放大模块

产品特性

  • 工作波长:930nm

  • 增益:>25dB

  • 输出功率:高达13dBm

  • 3dB增益带宽:65nm

  • 封装方式:蝶形封装(DBUT)

可定制选项

  • PM 光纤尾纤

  • FC/APC 端口尾纤

产品参数 (稳定温度+25 °C标称)

参数典型值最大值
正向电流, mA200
正向电压, V2.2
光学输出功率 power, dBm13.0
中心波长, nm930
-3 dB 光学增益宽带, nm65
增益波动, dB<0.1
小信号增益, dB25
偏振相关增益, dB7.0

SOA-482: 970nm 高功率行波放大模块

产品特性

  • 工作波长:970nm

  • 增益:>25dB

  • 输出功率:高达15dBm

  • 3dB增益带宽:40nm

  • 封装方式:蝶形封装(DBUT)

可定制选项

  • PM 光纤尾纤

  • FC/APC 端口尾纤

产品参数 (稳定温度+25 °C标称)

参数最小值典型值最大值
正向电流, mA--220
正向电压, V--2.3
光学输出功率 power, dBm--15.0
中心波长, nm-970-
-3 dB 光学增益宽带, nm-40-
增益波动, dB-< 0.1-
小信号增益, dB--27
偏振相关增益, dB-7.0-

SOA-522: 1010 nm宽带行波放大模块

产品特性

  • 工作波长:1010nm

  • 增益:>24dB

  • 输出功率:高达13dBm

  • 3dB增益带宽:95nm

  • 封装方式:蝶形封装(DBUT)

可定制选项

  • PM 光纤尾纤

  • FC/APC 端口尾纤

产品参数 (稳定温度+25 °C标称)

参数最小值典型值最大值
正向电流, mA--300
正向电压, V--2.5
光学输出功率 power, dBm--13.0
中心波长, nm-1010-
-3 dB 光学增益宽带, nm-95-
增益波动, dB-< 0.1-
小信号增益, dB--24
偏振相关增益, dB-7.0-

SOA-532: 1060nm 行波放大模

产品特性

  • 工作波长:1060nm

  • 增益:>30dB

  • 输出功率:高达15dBm

  • 3dB增益带宽:35nm

  • 封装方式:蝶形封装(DBUT)

可定制选项

  • PM 光纤尾纤

  • FC/APC 端口尾纤

产品参数 (稳定温度+25 °C标称)

参数最小值典型值最大值
正向电流, mA--300
正向电压, V--2.3
光学输出功率 power, dBm--15.0
中心波长, nm-1060-
-3 dB 光学增益宽带, nm-35-
增益波动, dB-< 0.1-
小信号增益, dB--30
偏振相关增益, dB->10-

SOA-542: 1060nm宽带行波放大模块

产品特性

  • 工作波长:1060nm

  • 增益:>25dB

  • 输出功率:高达13dBm

  • 3dB增益带宽:75nm

  • 封装方式:蝶形封装(DBUT)

可定制选项

  • PM 光纤尾纤

  • FC/APC 端口尾纤

产品参数 (稳定温度+25 °C标称)

参数最小值典型值最大值
正向电流, mA--220
正向电压, V--2.5
光学输出功率 power, dBm--13.0
中心波长, nm-1060-
-3 dB 光学增益宽带, nm-75-
增益波动, dB-< 0.1-
小信号增益, dB--25
偏振相关增益, dB-7.0-

请参考以下来说明来定购产品 SOA-542-(a)-(b),

说明:

  • (a) – 封装方式(DBUT),

  • (b) –光纤类型 (SM 或 PM),

如: SOA-542-DBUT-SM.

您可能感兴趣的产品
您可能感兴趣的文章
