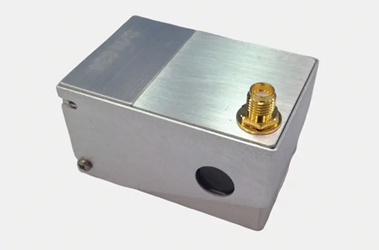

声光偏转器 AODF

时间：2020-05-19 类别：声光器件和电光器件关注：6830

以远超过 250 MHz 的速率提供光束的精确空间控制，适用于266-1500 nm的波长

声光偏转器可以用来扫描激光束。这是通过改变射频驱动频率实现的。随机位置、连续线扫描和顺序点偏移都是可能的。根据晶体、波长和光束大小，可以获得超过250KHz的扫描速率。我们的声光偏转器可在整个扫描角度上提供高度均匀的衍射效率，具有紧凑可靠，宽光谱波长范围，低功耗，快速切换速度，高分辨率和带宽，高通量等特点，可提供定制方案。

我们一站式供应各种类型的声光偏转器,AO Deflector,二维声光偏转器,AODF声光偏转器,氧化碲声光偏转器,铌酸锂声光偏转器,光束偏转器，可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务，欢迎联系我们的产品经理！

资料下载

微信扫一扫，即刻联系

产品经理：罗经理

手机：18162698939

座机：027-51858939

邮箱：lql@SintecLaser.com

返回栏目产品中心

查看公司简介

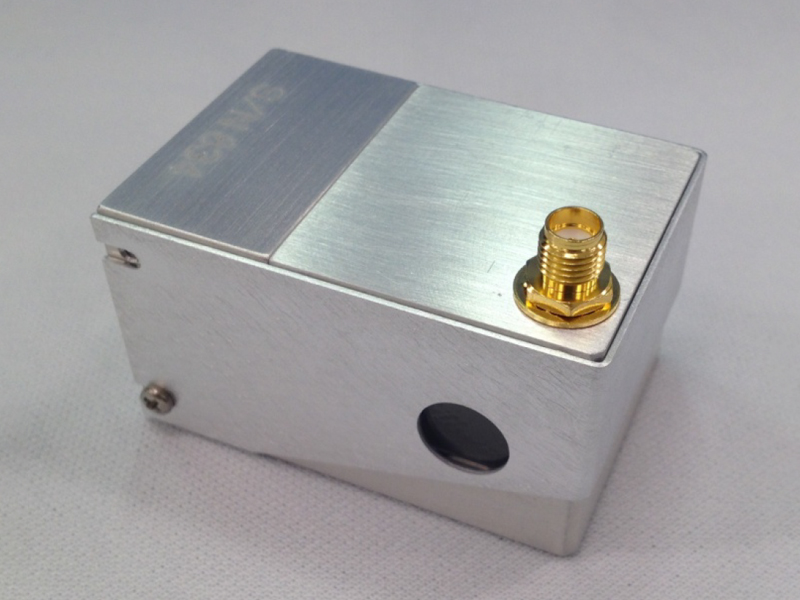

G&H 声光偏转器

G&H声光偏转器

G&H声光偏转器以远超过250MHz的速率提供光束的精确空间控制。

令人难以置信的准确性和速度

我们的声光偏转器可在非常小的角度范围内分辨出多达2000个光斑，扫描速度在几微秒内。

光斑总数由声波穿过声光晶体内的光束所需的时间和工作频率带宽定义。

高度均匀的衍射效率

无论是执行1D或2D扫描，还是将光束偏转固定角度，我们的声光偏转器都能在整个扫描角度提供高度均匀的衍射效率，并为材料处理和数字成像等扫描应用提供一致的功率吞吐量。

二维紫外光束扫描

二维紫外光束扫描可以通过串联两个紫外偏转器来实现，具有相位同步输出的灵活功能声光偏转器双驱动器为2D扫描提供了最佳的射频驱动器控制。

标准和定制声光偏转器

多种标准偏转器可用于266–1500nm的波长。

我们为批量OEM应用提供定制的声光偏转器解决方案或高速多通道偏转器。

型号	波长	扫描角度	工作频率	有效通光孔径	光学材料	驱动推荐
AODF 4200-UV	266nm	5.5mrad	135–265MHz	1x69mm	石英晶体	64020-250-1ADMDFS-A，6000系列驱动器
AODF 2690-UV	266–355nm	4.9mrad	432MHz	7x60mm	石英晶体或蓝宝石	64020-250-1ADMDFS-A，6000系列驱动器
AODF 4170	355nm	4.9mrad	130–210MHz	7x20mm	石英晶体	64020-250-1ADMDFS-A，6000系列驱动器
AODF 4100-UV	364nm	29.5mrad	75–125MHz	4x14mm	TeO2	64020-250-1ADMDFS-A，6000系列驱动器
AODF 4200-VI	405–488nm	58mrad	150–250MHz	4.8mm	TeO2	64020-250-1ADMDFS-A，6000系列驱动器
AODF 4090-7	440–530nm	44mrad	60–115MHz	8.5mm	TeO2	64020-250-1ADMDFS-A，6000系列驱动器
AODF 4100-VI	488nm	39.5mrad	75–125MHz	4–14mm	TeO2	64020-250-1ADMDFS-A，6000系列驱动器
AODF 4085	750–1064nm	42.5mrad	55–110MHz	15mm	TeO2	64020-250-1ADMDFS-A，6000系列驱动器
AODF 4055-4	780–980nm	44.3mrad	35–70MHz	3.5x14mm	TeO2	64020-250-1ADMDFS-A，6000系列驱动器
AODF 4210-IR	830nm	27.6mrad	140–280MHz	2–6mm	TeO2	64020-250-1ADMDFS-A，6000系列驱动器
AODF 4090-6	1064nm	56mrad	72.5–107.5MHz	2.0mm	TeO2	64020-250-1ADMDFS-A，6000系列驱动器
AODF 4075-IR	1065–1100nm	8.1mrad	59–91MHz	2.5mm	TeO2	64020-250-1ADMDFS-A，6000系列驱动器

Brimrose声光偏转器

我们的声光偏转器 (AOD) 与射频驱动器相结合，专为激光记录、光学扫描、信号处理等高速扫描应用而设计。声光偏转器改变输入激光束的衍射角，其角位置与射频频率成线性比例，因此频率越高，衍射角越大。

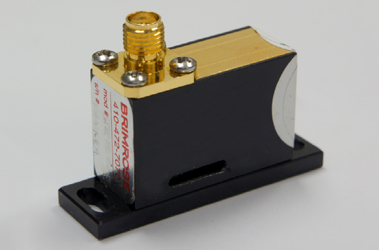

Brimrose声光偏转器

主要特点

一维和二维偏转系统
紧凑的集成设计
宽光谱波长范围
均匀扫描强度
低功耗
线性极化
切换速度快
高分辨率和带宽
高吞吐量
可用的自定义配置

主要应用

光刻
连续激光束偏转
矢量（随机）扫描
信号处理
图形和激光打印
光学检测和数字成像
OEM 设计

型号	波长范围(nm)	有效孔径(mm)	时间带宽积	3dB带宽(MHz)	偏转角度(°)	衍射效率(%)	射频驱动器推荐
TED-130-60	380-1600	1.0x4.2	60	60	0.44	70	VFB-XX-YY-V-A-F2
TED-200-100	380-1600	1.0x4.2	100	100	0.8	70	VFB-XX-YY-V-A-F2
TED-320-200	380-1600	0.5x9.0	400	200	1.69	60	VFB-XX-YY-V-A-F2
TED-400-200	380-1600	0.5x5.0	200	200	1.69	50	VFB-XX-YY-V-A-F2
TED10-100-60-.488	488	3.0x7.0	600	60	2.5	>75	VFB-XX-YY-V-A-F2
TED20-100-60-.488	488	3.0x14.0	1200	60	2.5	>70	VFB-XX-YY-V-A-F2
TED10-100-50-.532	532	3.0x7.0	500	50	3	>70	VFB-XX-YY-V-A-F2
TED20-100-50-.532	532	3.0x14.0	1000	50	3	>70	VFB-XX-YY-V-A-F2
TED10-75-50-.633	633	3.0x7.0	500	50	3	>75	VFB-XX-YY-V-A-F2
TED20-75-50-.633	633	3.0x14.0	1000	50	3	>70	VFB-XX-YY-V-A-F2
TED10-60-40-.800	800	3.0x7.0	400	40	2	>70	VFB-XX-YY-V-A-F2
TED20-60-40-.800	800	3.0x14.0	800	40	2	>65	VFB-XX-YY-V-A-F2
TED10-50-30-1.06	1060	3.0x7.0	300	30	2.7	>75	VFB-XX-YY-V-A-F2
TED20-50-30-1.06	1060	3.0x14.0	600	30	2.7	>70	VFB-XX-YY-V-A-F2
GPD-250-100	633	0.75x5.0	70	100	0.57	70	VFB-XX-YY-V-A-F2
GPD2-250-100	633	0.75x13.0	200	100	0.57	40	VFB-XX-YY-V-A-F2
GPD-350-200	633	0.75x5.0	140	200	1.15	40	VFB-XX-YY-V-A-F2
GPD2-350-200	633	0.75x13.0	400	200	1.15	35	VFB-XX-YY-V-A-F2
GPD-650-300	633	0.18x5.0	210	300	2.25	40	VFB-XX-YY-V-A-F2
GPD-800-400-SC	600-1600	0.18x4.2	400	400	4.3	30	VFB-XX-YY-V-A-F2
GPD2-800-400-SC	600-1600	0.18x8.4	800	400	4.3	25	VFB-XX-YY-V-A-F2
GPD-800-500	600-1600	0.076x5.0	350	500	2.9	50	VFB-XX-YY-V-A-F2
GPD-1500-1000	600-1600	0.075x6.3	250	1000	5.7	15-20	VFB-XX-YY-V-A-F2
LND-2500-1000	630/830	0.075x3.4	1000	1000	10@630nm	10-15	VFB-XX-YY-V-A-F2
IPD-200-50	1000-2100	0.75x6.0	50	50	0.65	40	VFB-XX-YY-V-A-F2
IPD-400-150	1000-2100	0.75x6.0	150	150	1.95	35	VFB-XX-YY-V-A-F2
IPD-600-200	1000-2100	0.18x6.0	200	200	2.6	30	VFB-XX-YY-V-A-F2
2DS-100-45-532 *	532+/-25	10.0x10.0	675×675	45	2.3	>40	VFB-XX-YY-V-A-F2
