光束整形 DOE，把高斯光整形成几十~几百微米平顶光斑，均匀性好于90%，光束整形器可将单模激光光束转化成任何形状和大小的均匀强度的光束。对于多模光束，我们提供多种选择的衍射漫射器。光束分束 DOE,不同光束能量均匀性好于1%，光束数量、排布、角度可任意选择,激光分束器，可以把一束入射激光均匀地分配成N束出射光，出射光的光束直径、发散角和波前完全和入射激光相同，只是传播方向发生改变。根据输出光斑的分布，分束器可以分为一维分束、二维分束、点阵分束，一维分束在激光加工中最为常用，例如激光一分二、一分三和一分四，都可以成倍地提高加工效率。光束聚焦 DOE，可以控制激光束的聚焦特性，增加焦点深度等，将透镜焦点沿着光轴分成多个焦点，或通过产生贝塞尔光束来增加透镜的焦深。
我们一站式供应各种类型的DOE,光束整形器,衍射光学元件,平顶光整形器,光束扩散器,衍射扩散器,光束均质器,衍射轴锥镜,轴棱镜DOE,圆环激光发生器,多圆环DOE,漩涡镜,螺旋相位板,涡旋相位片,多焦点DOE,长焦深DOE,多焦点透镜,长焦深透镜,双波长聚焦镜,玻璃切割DOE,激光分束器,光束分束DOE,激光分束镜,结构光DOE衍射光栅,达曼光栅,二元相位光栅，可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务，欢迎联系我们的产品经理！
光束整形元件是将近高斯入射光转换成一个在特定平面上的圆形，矩形，正方形，线状或其它形状的强度均一的输出光斑。
均一的输出光斑使得除过曝或曝光不足的特定区域之外，可对工作面进行相同的处理。此外，输出光斑的特征在于有一个尖锐的过渡区，该过渡区域在已处理和未处理区域之间创建了清晰的边界。
对于单模激光器，我们提供以下光束整形解决方案：
聚焦光束整形：混合元件（透镜）或模块，可在特定的工作距离（透镜的BFL或从模块的出口位置到顶输出光平面的距离）上提供顶平顶（帽状）强度分布。
角光束整形：光学元件（窗口），可在任意自定义的无像差镜头的无穷远或焦距处提供平顶（帽状）强度分布。
M形整形器：可在扫描线上均匀曝光的光学元件（窗口）。

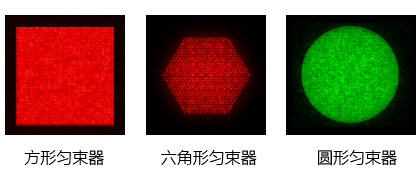

对于多模激光器，我们提供了多种平顶漫射器，可以成形为圆形，正方形，直线和矩形输出光斑。

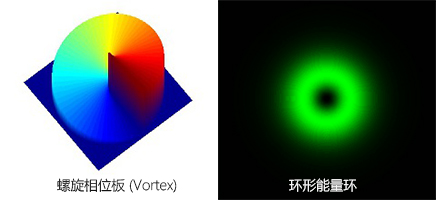

我们还提供3种环形整形器：涡旋透镜，衍射轴锥和多环形整形器。
平顶/帽形光束整形器是一个衍射光学元件，用于将近高斯入射光转换成一个在特定平面上的圆形，矩形，正方形，线状或其它形状的强度均一的输出光斑。
平顶光束整形器输出的强度均一的光斑可对工作面进行相同的处理，避免特定区域过曝或曝光不足的情况。此外，输出光斑的特征在于有一个尖锐的过渡区，该过渡区域在已处理和未处理区域之间创建了清晰的边界。
特点
非常好的均匀性
高效率/高光效
光斑边缘锐利
高能量阈值/高损伤阈值，适用于大功率激光器
可选择增透膜
任意光束形状
覆盖紫外到红外的所有激光波段，193nm to 10.6um
应用领域

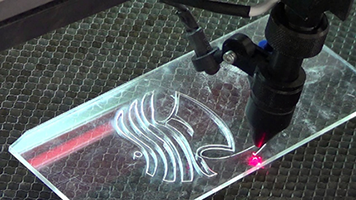

激光材料加工: 激光打孔，激光钻孔，激光焊接，激光切割，激光划片，激光烧蚀，激光熔融，激光快速成型，激光3D打印
生物医学激光应用
激光显示，激光电视，激光投影
激光打标，激光印刷
光通信
光传感，传感器
| 型号 | 波长 [nm] | 光束直径 [mm] | 像形状 | 聚焦发散角 [mrad] | 图像尺寸 [um] |
| PT-002-I-Y-A | 1064 | 7.5 | 长方形 | 45.18x2.64 | 4518.8x264.0 |
| PT-003-I-Y-A | 1064 | 3.2 | 线形 | 22.77 | 2277.1 |
| PT-005-I-Y-A | 1064 | 5 | 圆形 | 3.29 | 329 |
| PT-006-I-Y-A | 1064 | 2 | 椭圆形 | 40.30x57.10 | 4030.5x5711.6 |
| PT-008-I-Y-A | 1064 | 8 | 方形 | 28.65 | 2865.2 |
| PT-010-I-Y-A | 1064 | 6 | 方形 | 0.56 | 56 |
| PT-011-I-Y-A | 1064 | 5 | 线形 | 174.83 | 17527.7 |
| PT-012-I-Y-A | 1064 | 5 | 方形 | 174.83 | 17527.7 |
| PT-013-I-Y-A | 1064 | 5 | 圆形 | 173.18 | 17361.4 |
| PT-014-I-Y-A | 1064 | 16 | 圆形 | 32 | 3200.3 |
| PT-015-I-Y-A | 1064 | 8 | 方形 | 26.66 | 2666.2 |
| PT-018-I-Y-A | 1064 | 5 | 长方形 | 0.72x1.34 | 72.0x134.0 |
| PT-020-I-Y-A | 1064 | 8 | 方形 | 11.6 | 1160 |
| PT-023-I-Y-A | 1064 | 4 | 线形 | 67.75 | 6777.6 |
| PT-026-I-Y-A | 1064 | 7.5 | 线形 | 52.35 | 5236.2 |
| PT-027-I-Y-A | 1064 | 4 | 线形 | 19.08 | 1908.1 |
| PT-029-I-Y-A | 1064 | 4 | 圆形 | 208.4 | 20915.8 |
| ST-207-I-Y-A | 1064 | 10 | 圆形 | 0.6 | 60 |
| ST-212-I-Y-A | 1064 | 7 | 方形 | 1 | 100 |
| ST-219-I-Y-A | 1064 | 4 | 圆形 | 0.52 | 52 |
| ST-220-I-Y-A | 1064 | 4 | 方形 | 0.52 | 52 |
| ST-221-I-Y-A | 1064 | 4.7 | 圆形 | 0.44 | 44 |
| ST-222-I-Y-A | 1064 | 5 | 圆形 | 0.41 | 41 |
| ST-223-I-Y-A | 1064 | 6 | 线形 | 3 | 300 |
| ST-225-I-Y-A | 1064 | 4.5 | 方形 | 0.47 | 47 |
| ST-230-I-Y-A | 1064 | 7 | 圆形 | 0.29 | 29 |
| ST-234-I-Y-A | 1064 | 7 | 方形 | 0.3 | 30 |
| ST-235-I-Y-A | 1064 | 8 | 方形 | 0.26 | 26 |
| ST-236-I-Y-A | 1064 | 9 | 方形 | 0.23 | 23 |
| ST-237-I-Y-A | 1064 | 9 | 圆形 | 0.23 | 23 |
| ST-238-I-Y-A | 1064 | 10 | 方形 | 0.2 | 20 |
| ST-239-I-Y-A | 1064 | 6 | 圆形 | 0.35 | 35 |
| ST-240-I-Y-A | 1064 | 8 | 圆形 | 0.26 | 26 |
| ST-241-I-Y-A | 1064 | 10 | 圆形 | 0.21 | 21 |
| ST-258-I-Y-A | 1064 | 10 | 线形 | 3.9 | 390 |
| ST-259-I-Y-A | 1064 | 2 | 圆形 | 1.04 | 104 |
| ST-260-I-Y-A | 1064 | 3 | 圆形 | 0.69 | 69 |
| ST-261-I-Y-A | 1064 | 12 | 长方形 | 0.36x1.78 | 36.0x178.0 |
| ST-262-I-Y-A | 1064 | 12 | 长方形 | 0.36x2.10 | 36.0x210.0 |
| ST-263-I-Y-A | 1064 | 12 | 长方形 | 0.36x2.39 | 36.0x239.0 |
| ST-264-I-Y-A | 1064 | 12 | 长方形 | 0.36x2.69 | 36.0x269.0 |
| ST-267-I-Y-A | 1064 | 2 | 线形 | 1.04 | 104 |
| ST-268-I-Y-A | 1064 | 3 | 线形 | 0.69 | 69 |
| ST-269-I-Y-A | 1064 | 4 | 线形 | 0.52 | 52 |
| ST-270-I-Y-A | 1064 | 5 | 线形 | 0.43 | 43 |
| ST-275-I-Y-A | 1064 | 8 | 线形 | 0.26 | 26 |
| ST-276-I-Y-A | 1064 | 10 | 线形 | 0.21 | 21 |
| ST-277-I-Y-A | 1064 | 7 | 线形 | 0.3 | 30 |
| ST-278-I-Y-A | 1064 | 9 | 线形 | 0.23 | 23 |
| ST-279-I-Y-A | 1064 | 12 | 长方形 | 0.36x3.00 | 36.0x300.0 |
| ST-280-I-Y-A | 1064 | 12 | 长方形 | 0.36x3.30 | 36.0x330.0 |
| ST-281-I-Y-A | 1064 | 6 | 线形 | 0.34 | 34 |
| ST-282-I-Y-A | 1064 | 6 | 方形 | 0.34 | 34 |
| ST-283-I-Y-A | 1064 | 12 | 长方形 | 0.36x1.80 | 36.0x180.0 |
| ST-284-I-Y-A | 1064 | 12 | 长方形 | 0.36x2.10 | 36.0x210.0 |
| ST-285-I-Y-A | 1064 | 12 | 长方形 | 0.36x2.40 | 36.0x240.0 |
| ST-286-I-Y-A | 1064 | 12 | 长方形 | 0.35x2.70 | 35.0x270.0 |
| ST-287-I-Y-A | 1064 | 12 | 长方形 | 0.35x2.99 | 35.0x299.0 |
| ST-288-I-Y-A | 1064 | 12 | 长方形 | 0.36x3.30 | 36.0x330.0 |
| ST-289-I-Y-A | 1064 | 3.5 | 圆形 | 0.6 | 60 |
| ST-290-I-Y-A | 1064 | 3.5 | 方形 | 0.6 | 60 |
| ST-291-I-Y-A | 1064 | 2 | 方形 | 1.02 | 102 |
| ST-292-I-Y-A | 1064 | 2.5 | 方形 | 0.81 | 81 |
| ST-293-I-Y-A | 1064 | 3 | 方形 | 0.68 | 68 |
| ST-294-I-Y-A | 1064 | 2.5 | 线形 | 0.83 | 83 |
| ST-295-I-Y-A | 1064 | 3.5 | 线形 | 0.59 | 59 |
| ST-296-I-Y-A | 1064 | 4.5 | 线形 | 0.46 | 46 |
| ST-297-I-Y-A | 1064 | 2.5 | 圆形 | 0.84 | 84 |
| ST-298-I-Y-A | 1064 | 4.5 | 圆形 | 0.47 | 47 |
| ST-299-I-Y-A | 1064 | 5.7 | 圆形 | 0.37 | 37 |
| ST-300-I-Y-A | 1064 | 5.7 | 圆形 | 0.49 | 49 |
| ST-302-I-Y-A | 1064 | 5.7 | 圆形 | 0.37 | 37 |
| ST-303-I-Y-A | 1064 | 7.5 | 圆形 | 0.28 | 28 |
| ST-307-I-Y-A | 1064 | 1 | 圆形 | 2.08 | 208 |
| ST-308-I-Y-A | 1064 | 1 | 方形 | 2.08 | 208 |
| ST-312-I-Y-A | 1064 | 1 | 线形 | 2.08 | 208 |
| ST-313-I-Y-A | 1064 | 1.5 | 线形 | 1.39 | 139 |
| ST-314-I-Y-A | 1064 | 1.5 | 圆形 | 1.39 | 139 |
| ST-315-I-Y-A | 1064 | 1.5 | 方形 | 1.39 | 139 |
| ST-316-I-Y-A | 1064 | 5 | 方形 | 0.42 | 42 |
| ST-317-I-Y-A | 1064 | 12 | 长方形 | 1.21x0.37 | 121.0x37.0 |
| ST-318-I-Y-A | 1064 | 12 | 长方形 | 1.50x0.37 | 150.0x37.0 |
| ST-319-I-Y-A | 1064 | 12 | 长方形 | 1.79x0.37 | 179.0x37.0 |
| ST-320-I-Y-A | 1064 | 20 | 圆形 | 0.1 | 10 |
| ST-321-I-Y-A | 1064 | 7 | 圆形 | 0.46 | 46 |
| ST-323-I-Y-A | 1064 | 6 | 方形 | 0.92 | 92 |
| ST-324-I-Y-A | 1064 | 7 | 方形 | 0.85 | 85 |
| ST-326-I-Y-A | 1064 | 6 | 方形 | 0.81 | 81 |
| ST-330-I-Y-A | 1064 | 7 | 长方形 | 1.03x0.79 | 103.0x79.0 |
| ST-331-I-Y-A | 1064 | 7 | 长方形 | 1.26x0.79 | 126.0x79.0 |
| ST-334-I-Y-A | 1064 | 7 | 方形 | 0.92 | 92 |
| ST-335-I-Y-A | 1064 | 6 | 圆形 | 1 | 100 |
| ST-336-I-Y-A | 1064 | 4 | 圆形 | 1.98 | 198 |
| TH-002-I-Y-A | 1064 | 12 | 方形 | 2.4 | 240 |
| TH-013-I-Y-A | 1064 | 7 | 方形 | 17.5 | 1750 |
| TH-015-I-Y-A | 1064 | 5.1 | 线形 | 14.5 | 1450 |
| TH-105-I-Y-A | 1064 | 7.5 | 圆形 | 0.54 | 54 |
| TH-215-I-Y-A | 1064 | 6 | 圆形 | 1 | 100 |
| TH-228-I-Y-A | 1064 | 3 | 圆形 | 10 | 1000 |
| TH-238-I-Y-A | 1064 | 3 | 圆形 | 6 | 600 |
| TH-246-I-Y-A | 1064 | 6 | 圆形 | 4.2 | 420 |
| TH-248-I-Y-A | 1064 | 5 | 长方形 | 5.60x0.94 | 560.0x94.0 |
| TH-252-I-Y-A | 1064 | 6 | 圆形 | 20 | 2000.1 |
| TH-253-I-Y-A | 1064 | 12 | 长方形 | 0.65x2.97 | 65.0x297.0 |
| TH-254-I-Y-A | 1064 | 12 | 长方形 | 0.81x2.36 | 81.0x236.0 |
| TH-255-I-Y-A | 1064 | 12 | 长方形 | 1.10x1.77 | 110.0x177.0 |
| TH-256-I-Y-A | 1064 | 12 | 长方形 | 0.40x4.79 | 40.0x479.0 |
| TH-257-I-Y-A | 1064 | 12 | 长方形 | 0.36x5.39 | 36.0x539.0 |
| TH-258-I-Y-A | 1064 | 10 | 方形 | 0.48 | 48 |
| TH-260-I-Y-A | 1064 | 6 | 方形 | 1.71 | 171 |
| TH-261-I-Y-A | 1064 | 5.1 | 长方形 | 16.18x0.93 | 1618.0x93.0 |
| TH-263-I-Y-A | 1064 | 4 | 长方形 | 9.10x2.70 | 910.0x270.0 |
| TH-265-I-Y-A | 1064 | 12 | 长方形 | 0.37x2.79 | 37.0x279.0 |
| TH-267-I-Y-A | 1064 | 6 | 方形 | 1.32 | 132 |
| TH-268-I-Y-A | 1064 | 6 | 方形 | 10.8 | 1080 |
| TH-269-I-Y-A | 1064 | 6 | 方形 | 1 | 100 |
| TH-271-I-Y-A | 1064 | 2.2 | 方形 | 3.2 | 320 |
| TH-272-I-Y-A | 1064 | 4 | 圆形 | 2.33 | 233 |
| TH-275-I-Y-A | 1064 | 10 | 圆形 | 1 | 100 |
| TH-276-I-Y-A | 1064 | 5 | 圆形 | 0.74 | 74 |
| TH-277-I-Y-A | 1064 | 5 | 方形 | 0.75 | 75 |
| TH-278-I-Y-A | 1064 | 12 | 长方形 | 0.72x3.30 | 72.0x330.0 |
| TH-279-I-Y-A | 1064 | 7.5 | 方形 | 0.6 | 60 |
| TH-280-I-Y-A | 1064 | 8 | 长方形 | 0.47x0.94 | 47.0x94.0 |
| TH-281-I-Y-A | 1064 | 18 | 方形 | 0.66 | 66 |
| TH-284-I-Y-A | 1064 | 5.95 | 圆形 | 1.97 | 197 |
| TH-285-I-Y-A | 1064 | 11 | 圆形 | 0.71 | 71 |
| TH-286-I-Y-A | 1064 | 4 | 圆形 | 2.33 | 233 |
| TH-287-I-Y-A | 1064 | 5 | 长方形 | 1.39x0.73 | 139.0x73.0 |
| TH-288-I-Y-A | 1064 | 10 | 线形 | 2.7 | 270 |
| TH-289-I-Y-A | 1064 | 4 | 方形 | 10.47 | 1047 |
| TH-290-I-Y-A | 1064 | 4.3 | 圆形 | 3.16 | 316 |
| TH-291-I-Y-A | 1064 | 20 | 方形 | 1.97 | 197 |
| TH-292-I-Y-A | 1064 | 15 | 线形 | 5.01 | 501 |
| TH-303-I-Y-A | 1064 | 6 | 方形 | 3.21 | 321 |
| TH-304-I-Y-A | 1064 | 6 | 方形 | 1.71 | 171 |
| TH-305-I-Y-A | 1064 | 5 | 方形 | 0.75 | 75 |
| TH-306-I-Y-A | 1064 | 8 | 方形 | 6 | 600 |
| TH-312-I-Y-A | 1064 | 3 | 圆形 | 13.31 | 1331 |
| TH-313-I-Y-A | 1064 | 6 | 方形 | 1.32 | 132 |
| TH-315-I-Y-A | 1064 | 6 | 长方形 | 1.68x0.99 | 168.0x99.0 |
| TH-317-I-Y-A | 1064 | 6 | 方形 | 10.8 | 1080 |
*波长1064nm，焦距100mm

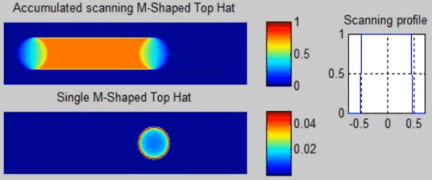

我们的M形整形器是一种衍射光学元件（DOE），用于创建独特的二维M形强度分布，在特定的工作平面中具有锋利的边缘。传统的反射或折射光学元件无法实现M形光学功能。
典型的应用是实现在扫描线上的均匀曝光。因为，当用典型的高斯光或者平顶光进行扫描时，中心会曝光过度（影响激光材料加工过程中的热量分布）。
M形是一种数学形状，在扫描时实现扫描线上均匀曝光。从而可在扫描过程中提供更高质量，并在系统配置中提供更大的灵活性。
例如，它允许在不更换激光器，光纤电缆和/或扫描光学头的情况下优化强度分布和图像大小。
我们优化的M形强度分布的优点包括：
扫描线上的均匀曝光
几乎在任何过程中都可以通过扫描线获得“清洁”结果
实现非常牢固的焊缝
| 型号 | 波长 [nm] | 光束直径 [mm] | 像形状 | 聚焦发散角 [mrad] | 图像尺寸 [um] |
| MR-001-I-Y-A | 1064 | 8.5 | 圆形 | 4.26 | 426 |
| MR-002-I-Y-A | 1064 | 4.5 | 圆形 | 0.52 | 52 |
| MR-003-I-Y-A | 1064 | 5.3 | 圆形 | 0.43 | 43 |
| MR-004-I-Y-A | 1064 | 5.7 | 圆形 | 0.4 | 40 |
| MR-005-I-Y-A | 1064 | 7.9 | 圆形 | 0.29 | 29 |
| MR-006-I-Y-A | 1064 | 10.2 | 圆形 | 0.23 | 23 |
| MR-007-I-Y-A | 1064 | 6.8 | 圆形 | 0.34 | 34 |
| MR-008-I-Y-A | 1064 | 9 | 圆形 | 0.26 | 26 |
| MR-009-I-Y-A | 1064 | 11.3 | 圆形 | 0.21 | 21 |
| MR-010-I-Y-A | 1064 | 2.3 | 圆形 | 1.02 | 102 |
| MR-011-I-Y-A | 1064 | 3.4 | 圆形 | 0.69 | 69 |
| MR-012-I-Y-A | 1064 | 8.4 | 圆形 | 1.03 | 103 |
| MR-013-I-Y-A | 1064 | 4.2 | 圆形 | 13.32 | 1332 |
| MR-014-I-Y-A | 1064 | 4.2 | 圆形 | 10.13 | 1013 |
| MR-015-I-Y-A | 1064 | 4.2 | 圆形 | 6.06 | 606 |
| MR-016-I-Y-A | 1064 | 7 | 圆形 | 3.32 | 332 |
| MR-017-I-Y-A | 1064 | 8.4 | 圆形 | 0.47 | 47 |
| MR-018-I-Y-A | 1064 | 6 | 圆形 | 3.21 | 321 |
| RD-232-I-Y-A | 1064 | >1.5 | 圆形 | 34.9 | 3490.4 |
| RD-247-I-Y-A | 1064 | >6 | 圆形 | 8.73 | 873 |
| RD-254-I-Y-A | 1064 | >4 | 圆形 | 17.45 | 1745 |
*波长1064nm，焦距100mm
准直光束整形器模块是针对需要扩展工作距离范围或长焦深的应用量身定制的解决方案。准直平顶元件是对我们标准平顶光束整形器元件的自然补充，它可以在指定工作距离上提供均匀强度的光束。使用准直光束整形器模块，可以在扩展的工作距离范围内保持高保真的，功率均匀的和尺寸/形状恒定的强度均一的光束。形状轮廓清晰，边缘清晰，可以是圆形，正方形，矩形，椭圆形，直线或其他适合用户需要的形状和尺寸。
单模输入
对于单模输入光源，准直的平顶光将成为诸如工业表面处理等应用的理想解决方案。在这些应用中，工作表面与激光传输系统的距离相差较大。这样可确保在指定范围内，在用户需求的任何工作距离上，都可进行平整，光滑的边缘加工处理以获得平滑的边缘。

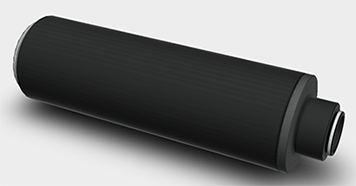

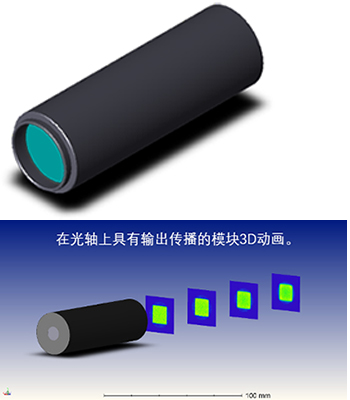

我们提供了一个紧凑的模块，能够生成具有所需轮廓的平顶光。我们的模块设计用于3mm直径的单模输入光束，并输出3mm圆形或3X3mm方形平顶光束。对于不同的光束尺寸，或者特定的如矩形或直线的输出形状，都可以通过定制设计实现。
准直顶帽模块的规格
| 机械参数 | 方形准直TH | 圆形准直TH |
| 长度 | <80mm | <50mm |
| 直径 | 41.7mm | 41.7mm |
| 材料 | 熔融石英光学元件，阳极氧化铝主体 | |
| 输入参数 | ||
| 波长[nm] | 300-2000nm范围内任何单波长 | |
| 输入光束直径[mm] | 3 | |
| M2 | <1.5 | |
| 输出参数 | ||
| 形状 | 方形 | 圆形 |
| 尺寸[mm] | 3x3 | 直径3mm |
| 效率 | >97% | |
| 准直特性 | 出口处的准直特性可在300 [mm]范围内保持 | |
多模输入

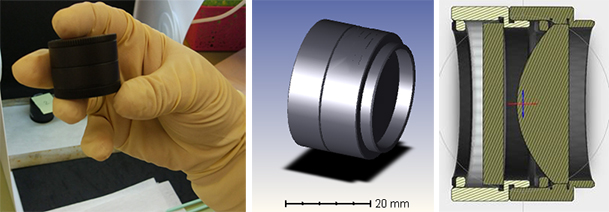

对于多模光源，准直均质器模块是HOLO / OR针对需要长工作距离范围相关应用量身定制的解决方案。准直均质器是对我们标准衍射均质器的补充，标准均质器可在指定工作距离处提供整形后的光束。在诸如工业表面处理等应用中，工作表面不平坦或与激光传输系统的距离不同，准直均质器是诸如此类应用的理想解决方案。
主要优势
经济实惠
易于安装系统整合
对输入不敏感
光束参数
轻松定制
典型应用
皮肤美容
聚合物激光焊接
表面处理
激光清洗
激光硬化
消色/除漆
去除涂层
产品列表
| 型号 | 波长[nm] | 输出形状[mm] | 输出尺寸[mm] |
| Col_RD-001-Q | 532 | 圆形 | 7.8 |
| Col_HM-001-I | 1064 | 方形 | 13.2x13.2 |

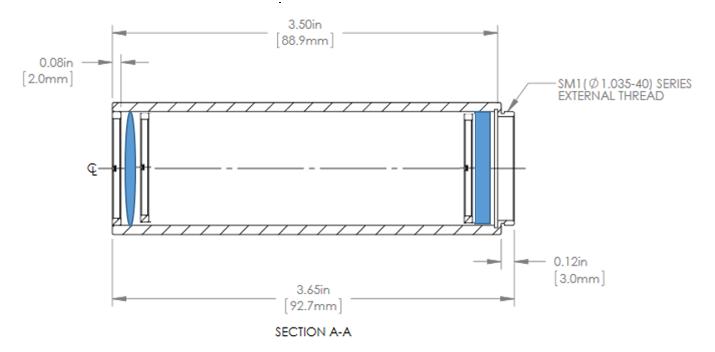

标准产品参数
| 波长 | 1064 nm |
| 入射光束尺寸 | <3 mm* |
| 玻璃材质：DOE/镜片 | 石英玻璃/BK7 |
| 准直长度 | > 200 mm |
| 输出形状 | ??x?? mm |
| 涂层 | AR/ AR |
| 模块长度 | 92.7 mm |
| 外径 | 30.5 mm |
*较小的光束对准直长度和形状对比度有正向影响
**对于高度相干的激光束，会出现斑点

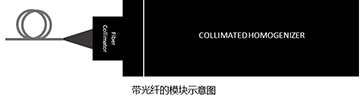

光纤耦合准直均质机
通过光纤准直器的直接连接，可以将该模块集成到光纤激光传输系统中。最好使用输出光束尺寸小的光纤准直器（<2 mm）。标准光纤适配器即可用于光纤接口。
准直光束均质器
许多光学应用需要准直的强度分布，例如：
激光清洗
激光检查
烧蚀
表面修饰
脱胶
激光3D扫描
通常，应用时对线的长度和宽度有特定的要求。因此，对于原型实验，我们建议采用基于目录的光机械部分的线形模块的定制解决方案；而出于工业目的，我们建议采用定制的光机械解决方案。
准直线形均质器也可以与光纤接口结合使用。

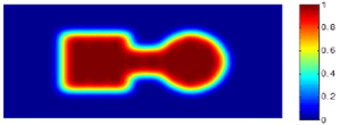

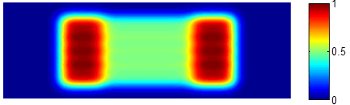

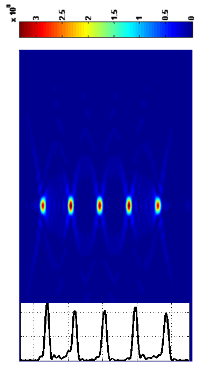

光束整形器是衍射光学元件（DOE），用于将入射的单模或多模激光束转换为在特定工作平面内任意形状且具有任何强度分布的输出光。它们在无像差镜片的无限远或焦距处提供了自定义强度分布和自定义形状。
| 型号 | 波长[nm] | 聚焦发散角[mrad] | 光束直径[mm] | 像形状 | 描述 |
| GD-241-I-Y-A | 1064 | 0.3 | >3 | 高斯分布 | 高斯分布 |
| GD-242-I-Y-A | 1064 | 0.5 | >3 | 高斯分布 | 高斯分布 |
| GD-243-I-Y-A | 1064 | 1 | >3 | 高斯分布 | 高斯分布 |
| GD-244-I-Y-A | 1064 | 0.2 | >3 | 高斯分布 | 高斯分布 |
| HM-329-I-Y-A | 1064 | 8.97 | >5 | Quadrupole | for M2>40 |
| HM-363-I-Y-A | 1064 | 3.32x3.32 | >2.5 | 框形 | for M2>80 |
| ML-001-I-Y-A | 1064 | 81.59x81.59 | >4 | 多行 | 15 Lines |
| ML-002-I-Y-A | 1064 | 69.25x45.52 | >1 | 多行 | 27 Lines |
| ML-003-I-Y-A | 1064 | 50.65x50.65 | >1 | 多行 | 81 Lines |
| ML-004-I-Y-A | 1064 | 37.75x24.60 | >1 | 多行 | 9 Lines |
| ML-005-I-Y-A | 1064 | 50.38x12.46 | >1 | 多行 | 81 Lines |
| ML-006-I-Y-A | 1064 | 51.73x50.38 | >1 | 多行 | 41 Lines |
| ST-227-I-Y-A | 1064 | 0.11 | 4 | 框形 | |
| ST-228-I-Y-A | 1064 | 1.38 | 4 | 框形 | |
| ST-332-I-Y-A | 1064 | 1.87 | 5 | C形 | |
| ST-333-I-Y-A | 1064 | 1.88 | 5 | C形 | |
| TH-225-I-Y-A | 1064 | 1.36 | 1.2 | Dollar | |
| TH-236-I-Y-A | 1064 | 0.41 | 6 | 网格 | 10x10 cells |
| TH-237-I-Y-A | 1064 | 0.41 | 6 | 多行 | 11 Lines |
*波长1064nm
匀束器（扩散器）能灵活地将任何准直激光精确地转变成任意形状的均匀光束，非常适用于需要不同形状且具有随机强度剖面的应用领域。匀束器的输出依赖于输入光斑的特性，相对于单模光束，多模光束具有较低的相干性，这使得输出的斑点更少，从而形成更加均匀的光强输出。
匀束器（扩散器）的典型应用包括：激光束点整形；激光材料加工，例如：烧蚀，脱轨，标记，划线和焊接；医疗/美容激光治疗；准分子激光器的光束整形和热点减少。
主要应用
激光均匀化，激光光束匀化
激光材料加工: 激光打孔，激光钻孔，激光焊接，激光切割，激光划片，激光烧蚀，激光熔融，激光快速成型，3D打印
生物医疗激光，激光美容，激光整容/整形
准分子激光器光束整形
热点还原/衰减
| 型号 | 波长[nm] | 像形状 | 聚焦发散角[mrad] | 图片尺寸[mm] |
| ED-201-I-Y-A | 1064 | 椭圆形 | 1.23x0.79 | 2.15x1.38 |
| ED-202-I-Y-A | 1064 | 椭圆形 | 1.23x0.79 | 2.15x1.38 |
| ED-203-I-Y-A | 1064 | 椭圆形 | 1.23x0.79 | 2.15x1.38 |
| ED-204-I-Y-A | 1064 | 椭圆形 | 1.71x0.84 | 2.98x1.47 |
| ED-205-I-Y-A | 1064 | 椭圆形 | 2.76x1.87 | 4.82x3.26 |
| ED-206-I-Y-A | 1064 | 椭圆形 | 3.80x2.92 | 6.63x5.10 |
| ED-207-I-Y-A | 1064 | 椭圆形 | 1.71x0.84 | 2.98x1.47 |
| GD-241-I-Y-A | 1064 | 高斯分布 | 0.3 | 0.52 |
| GD-242-I-Y-A | 1064 | 高斯分布 | 0.5 | 0.87 |
| HD-200-I-Y-A | 1064 | 六角形 | 2.15 | 3.75 |
| HH-233-I-Y-A | 1064 | 方形 | 20.00x20.00 | 35.27x35.27 |
| HH-308-I-Y-A | 1064 | 方形 | 2.75x2.75 | 4.80x4.80 |
| HH-309-I-Y-A | 1064 | 方形 | 20.00x20.00 | 35.27x35.27 |
| HH-311-I-Y-A | 1064 | 方形 | 2.00x2.00 | 3.49x3.49 |
| HH-314-I-Y-A | 1064 | 方形 | 2.00x2.00 | 3.49x3.49 |
| HH-315-I-Y-A | 1064 | 长方形 | 5.78x1.44 | 10.10x2.51 |
| HH-317-I-Y-A | 1064 | 长方形 | 2.06x7.55 | 3.60x13.20 |
| HH-318-I-Y-A | 1064 | 方形 | 20.50x20.50 | 36.17x36.17 |
| HH-319-I-Y-A | 1064 | 长方形 | 30.50x16.40 | 54.53x28.82 |
| HH-320-I-Y-A | 1064 | 方形 | 10.00x10.00 | 17.50x17.50 |
| HH-321-I-Y-A | 1064 | 方形 | 2.75x2.75 | 4.80x4.80 |
| HH-326-I-Y-A | 1064 | 方形 | 2.75x2.75 | 4.80x4.80 |
| HH-329-I-Y-A | 1064 | 方形 | 5.50x5.50 | 9.61x9.61 |
| HH-330-I-Y-A | 1064 | 方形 | 0.70x0.70 | 1.22x1.22 |
| HM-208-I-Y-A | 1064 | 方形 | 2.75x2.75 | 4.80x4.80 |
| HM-212-I-Y-A | 1064 | 方形 | 0.50x0.50 | 0.87x0.87 |
| HM-213-I-Y-A | 1064 | 方形 | 1.00x1.00 | 1.75x1.75 |
| HM-260-I-Y-A | 1064 | 线形 | 2 | 3.49 |
| HM-262-I-Y-A | 1064 | 线形 | 0.5 | 0.87 |
| HM-263-I-Y-A | 1064 | 线形 | 0.5 | 0.87 |
| HM-264-I-Y-A | 1064 | 方形 | 0.60x0.60 | 1.05x1.05 |
| HM-267-I-Y-A | 1064 | 线形 | 8 | 13.99 |
| HM-271-I-Y-A | 1064 | 方形 | 2.00x2.00 | 3.49x3.49 |
| HM-272-I-Y-A | 1064 | 方形 | 0.55x0.55 | 0.96x0.96 |
| HM-273-I-Y-A | 1064 | 方形 | 10.00x10.00 | 17.50x17.50 |
| HM-274-I-Y-A | 1064 | 方形 | 20.00x20.00 | 35.27x35.27 |
| HM-276-I-Y-A | 1064 | 方形 | 1.00x1.00 | 1.75x1.75 |
| HM-281-I-Y-A | 1064 | 线形 | 2 | 3.49 |
| HM-283-I-Y-A | 1064 | 方形 | 0.50x0.50 | 0.87x0.87 |
| HM-284-I-Y-A | 1064 | 方形 | 2.00x2.00 | 3.49x3.49 |
| HM-285-I-Y-A | 1064 | 长方形 | 0.36x0.66 | 0.63x1.15 |
| HM-286-I-Y-A | 1064 | 线形 | 22.9 | 40.51 |
| HM-288-I-Y-A | 1064 | 方形 | 0.54x0.54 | 0.94x0.94 |
| HM-289-I-Y-A | 1064 | 线形 | 1 | 1.75 |
| HM-290-I-Y-A | 1064 | 方形 | 4.00x4.00 | 6.98x6.98 |
| HM-291-I-Y-A | 1064 | 线形 | 4 | 6.98 |
| HM-303-I-Y-A | 1064 | 长方形 | 3.60x14.40 | 6.29x25.27 |
| HM-307-I-Y-A | 1064 | 方形 | 0.50x0.50 | 0.87x0.87 |
| HM-308-I-Y-A | 1064 | 方形 | 1.35x1.35 | 2.36x2.36 |
| HM-309-I-Y-A | 1064 | 方形 | 13.48x13.48 | 23.64x23.64 |
| HM-310-I-Y-A | 1064 | 方形 | 29.98x29.98 | 53.55x53.55 |
| HM-312-I-Y-A | 1064 | 线形 | 10 | 17.5 |
| HM-313-I-Y-A | 1064 | 线形 | 15 | 26.33 |
| HM-314-I-Y-A | 1064 | 线形 | 20 | 35.27 |
| HM-315-I-Y-A | 1064 | 线形 | 25 | 44.34 |
| HM-316-I-Y-A | 1064 | 线形 | 30 | 53.59 |
| HM-317-I-Y-A | 1064 | 线形 | 35 | 63.06 |
| HM-318-I-Y-A | 1064 | 线形 | 40 | 72.79 |
| HM-319-I-Y-A | 1064 | 线形 | 45 | 82.84 |
| HM-320-I-Y-A | 1064 | 长方形 | 5.78x1.44 | 10.10x2.51 |
| HM-321-I-Y-A | 1064 | 线形 | 5 | 8.73 |
| HM-322-I-Y-A | 1064 | 长方形 | 2.06x7.55 | 3.60x13.20 |
| HM-323-I-Y-A | 1064 | 方形 | 0.3 | 0.52 |
| HM-324-I-Y-A | 1064 | 方形 | 3.38x3.38 | 5.90x5.90 |
| HM-325-I-Y-A | 1064 | 方形 | 10.10x10.10 | 17.67x17.67 |
| HM-327-I-Y-A | 1064 | 线形 | 3 | 5.24 |
| HM-328-I-Y-A | 1064 | 方形 | 5.00x5.00 | 8.73x8.73 |
| HM-336-I-Y-A | 1064 | 线形 | 8 | 13.99 |
| HM-337-I-Y-A | 1064 | 线形 | 20.1 | 35.45 |
| HM-338-I-Y-A | 1064 | 线形 | 30 | 53.59 |
| HM-340-I-Y-A | 1064 | 方形 | 2.50x2.50 | 4.36x4.36 |
| HM-346-I-Y-A | 1064 | 线形 | 5 | 8.73 |
| HM-347-I-Y-A | 1064 | 方形 | 1.00x1.00 | 1.75x1.75 |
| HM-348-I-Y-A | 1064 | 线形 | 15 | 26.33 |
| HM-349-I-Y-A | 1064 | 长方形 | 3.60x14.40 | 6.29x25.27 |
| HM-350-I-Y-A | 1064 | 长方形 | 6.40x1.05 | 11.18x1.83 |
| HM-352-I-Y-A | 1064 | 线形 | 3 | 5.24 |
| HM-353-I-Y-A | 1064 | 线形 | 15 | 26.33 |
| HM-354-I-Y-A | 1064 | 长方形 | 3.60x14.40 | 6.29x25.27 |
| HM-356-I-Y-A | 1064 | 长方形 | 3.60x14.40 | 6.29x25.27 |
| HM-357-I-Y-A | 1064 | 长方形 | 9.40x7.40 | 16.44x12.93 |
| HM-358-I-Y-A | 1064 | 长方形 | 0.91x1.82 | 1.59x3.18 |
| HM-359-I-Y-A | 1064 | 方形 | 0.68x0.68 | 1.19x1.19 |
| HM-361-I-Y-A | 1064 | 方形 | 0.26x0.26 | 0.45x0.45 |
| HM-367-I-Y-A | 1064 | 方形 | 10.10x10.10 | 17.67x17.67 |
| HM-369-I-Y-A | 1064 | 长方形 | 5.78x1.44 | 10.10x2.51 |
| HM-370-I-Y-A | 1064 | 框形 (Rect) | 6.04x4.35 | 10.55x7.60 |
| HM-373-I-Y-A | 1064 | 线形 | 35 | 63.06 |
| HM-378-I-Y-A | 1064 | 线形 | 0.25 | 0.44 |
| HM-379-I-Y-A | 1064 | 线形 | 0.5 | 0.87 |
| HM-380-I-Y-A | 1064 | 线形 | 0.75 | 1.31 |
| HM-381-I-Y-A | 1064 | 线形 | 1 | 1.75 |
| RD-202-I-Y-A | 1064 | 圆形 | 0.75 | 1.31 |
| RD-203-I-Y-A | 1064 | 圆形 | 0.5 | 0.87 |
| RD-204-I-Y-A | 1064 | 圆形 | 2 | 3.49 |
| RD-206-I-Y-A | 1064 | 圆形 | 2 | 3.49 |
| RD-208-I-Y-A | 1064 | 圆形 | 16 | 28.11 |
| RD-213-I-Y-A | 1064 | 圆形 | 0.5 | 0.87 |
| RD-215-I-Y-A | 1064 | 圆形 | 4 | 6.98 |
| RD-216-I-Y-A | 1064 | 圆形 | 1.6 | 2.79 |
| RD-220-I-Y-A | 1064 | 圆形 | 0.33 | 0.58 |
| RD-221-I-Y-A | 1064 | 圆形 | 0.16 | 0.28 |
| RD-222-I-Y-A | 1064 | 圆形 | 0.16 | 0.28 |
| RD-226-I-Y-A | 1064 | 圆形 | 27.4 | 48.75 |
| RD-227-I-Y-A | 1064 | 圆形 | 1 | 1.75 |
| RD-228-I-Y-A | 1064 | 圆形 | 0.5 | 0.87 |
| RD-231-I-Y-A | 1064 | 圆形 | 1 | 1.75 |
| RD-232-I-Y-A | 1064 | 圆形 | 2 | 3.49 |
| RD-237-I-Y-A | 1064 | 圆形 | 4 | 6.98 |
| RD-238-I-Y-A | 1064 | 圆形 | 11.9 | 20.84 |
| RD-239-I-Y-A | 1064 | 圆形 | 13.86 | 24.31 |
| RD-245-I-Y-A | 1064 | 圆形 | 0.26 | 0.45 |
| RD-246-I-Y-A | 1064 | 圆形 | 3 | 5.24 |
| RD-247-I-Y-A | 1064 | 圆形 | 0.5 | 0.87 |
| RD-252-I-Y-A | 1064 | 圆形 | 3.44 | 6.01 |
| RD-253-I-Y-A | 1064 | 圆形 | 5.27 | 9.2 |
| RD-254-I-Y-A | 1064 | 圆形 | 1 | 1.75 |
| RD-255-I-Y-A | 1064 | 圆形 | 1 | 1.75 |
| RD-261-I-Y-A | 1064 | 圆形 | 0.41 | 0.72 |
| RD-269-I-Y-A | 1064 | 圆形 | 0.19 | 0.33 |
| RD-270-I-Y-A | 1064 | 圆形 | 0.099 | 0.17 |
| RD-278-I-Y-A | 1064 | 圆形 | 5.64 | 9.85 |
| RD-279-I-Y-A | 1064 | 圆形 | 0.027 | 0.047 |
| RD-280-I-Y-A | 1064 | 圆形 | 0.19 | 0.33 |
| RD-283-I-Y-A | 1064 | 圆形 | 6.87 | 12 |
| RD-284-I-Y-A | 1064 | 圆形 | 2 | 3.49 |
| RD-285-I-Y-A | 1064 | 圆形 | 0.5 | 0.87 |
| RD-287-I-Y-A | 1064 | 圆形 | 0.67 | 1.17 |
| RD-293-I-Y-A | 1064 | 圆形 | 1 | 1.75 |
| RD-294-I-Y-A | 1064 | 圆形 | 0.5 | 0.87 |
| RH-306-I-Y-A | 1064 | 圆形 | 2 | 3.49 |
| RH-308-I-Y-A | 1064 | 圆形 | 16 | 28.11 |
| RH-315-I-Y-A | 1064 | 圆形 | 4 | 6.98 |
| RH-317-I-Y-A | 1064 | 圆形 | 2 | 3.49 |
| RH-318-I-Y-A | 1064 | 圆形 | 2 | 3.49 |
| RH-320-I-Y-A | 1064 | 圆形 | 4 | 6.98 |
| RH-321-I-Y-A | 1064 | 圆形 | 27.4 | 48.75 |
| RH-324-I-Y-A | 1064 | 圆形 | 4 | 6.98 |
| RH-326-I-Y-A | 1064 | 圆形 | 11.9 | 20.84 |
| RH-328-I-Y-A | 1064 | 圆形 | 11.9 | 20.84 |
*波长1064nm，焦距100mm

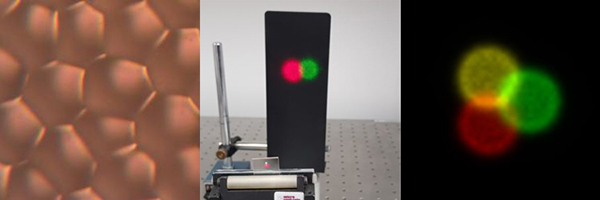

宽带扩散器是特殊的平顶光束整形微折射扩散器，专用于宽带大功率激光的应用。这些系统包括在同一光路（RGB模块）中使用多个激光器，以及在相同宽带光谱范围运行的可调谐激光器和倍频激光器。其典型的应用场景为医学美容领域，用于不同治疗程序的个别波长，宽带光谱源的显微应用，激光投影（影院），以及一些较特殊的科学应用。
宽带扩散器元件可用于与衍射扩散器元件相同的光路结构中，还具有以下优势：
从远红外到深紫外的宽波长光谱性能相同。
高效率
无零阶
宽带扩散器用于将光束整形为圆形，矩形或线形的平顶形状，并且可在从深紫外到远红外波段提供非零阶且相同的高效光学输出。
| 型号 | 形状 | 扩散（度） | 尺寸图 | 中央厚度 | 材料 |
| BD-001 | 圆形 | 5 | 15X15mm | 1.524mm | 紫外熔融石英 |
| BD-002 | 圆形 | 10 | 15X15mm | 1.524mm | 紫外熔融石英 |
| BD-003 | 圆形 | 20 | 15X15mm | 1.524mm | 紫外熔融石英 |
| BD-004 | 方形 | 5X5 | 15X15mm | 1.524mm | 紫外熔融石英 |
| BD-005 | 方形 | 10X10 | 15X15mm | 1.524mm | 紫外熔融石英 |
| BD-006 | 方形 | 15X15 | 15X15mm | 1.524mm | 紫外熔融石英 |
| BD-007 | 线形 | 5 | 15X15mm | 1.524mm | 紫外熔融石英 |
| BD-008 | 线形 | 10 | 15X15mm | 1.524mm | 紫外熔融石英 |
| BD-009 | 线形 | 20 | 15X15mm | 1.524mm | 紫外熔融石英 |
| BD-011 | 圆形 | 13.2 | 15X15mm | 1.524mm | 紫外熔融石英 |
| BP-001 | 圆形 | 14.8 | 10X10mm | 0.5mm | 玻璃上的聚合物 |
| BP-002 | 圆形 | 20 | 15X15mm | 1.524mm | 玻璃上的聚合物 |
可根据要求提供最大20度的扩散角。
可以使用完全与SMT焊接兼容的UV级熔融石英或高阶玻璃级聚合物生产。
衍射轴锥将激光束转化成环状光斑（强度遵从贝塞尔分布）。环的宽度等于（输入激光束）衍射极限光斑尺寸。衍射轴锥还将点光源成像为沿同一光轴的线光斑，并且增加了焦深（DOF）。每个衍射轴锥均由其环传播角定义。除了标准产品，我们也提供定制传播角对应产品。
主要应用
原子陷阱
线性加速器中产生等离子体
眼外科治疗和手术，角膜手术
轴棱镜振荡器
激光打孔，激光钻孔
太阳能集中器
光学相干断层成像术
望远镜
| 型号 | 波长[nm] | 环发散角 [deg] | 圆环直径[mm]* |
| DA-002-I-Y-A | 1064 | 30.85 | 55.19 |
| DA-003-I-Y-A | 1064 | 0.3 | 0.53 |
| DA-004-I-Y-A | 1064 | 8.14 | 14.22 |
| DA-005-I-Y-A | 1064 | 0.12 | 0.21 |
| DA-006-I-Y-A | 1064 | 0.24 | 0.43 |
| DA-007-I-Y-A | 1064 | 0.12 | 0.21 |
| DA-008-I-Y-A | 1064 | 0.49 | 0.85 |
| DA-009-I-Y-A | 1064 | 0.98 | 1.7 |
| DA-010-I-Y-A | 1064 | 0.081 | 0.14 |
| DA-011-I-Y-A | 1064 | 0.061 | 0.11 |
| DA-012-I-Y-A | 1064 | 2 | 3.49 |
| DA-014-I-Y-A | 1064 | 0.19 | 0.33 |
| DA-015-I-Y-A | 1064 | 0.38 | 0.66 |
| DA-016-I-Y-A | 1064 | 0.76 | 1.33 |
| DA-017-I-Y-A | 1064 | 1.52 | 2.65 |
| DA-018-I-Y-A | 1064 | 1.72 | 3 |
| DA-019-I-Y-A | 1064 | 2.29 | 4 |
| DA-020-I-Y-A | 1064 | 0.057 | 0.1 |
| DA-021-I-Y-A | 1064 | 0.086 | 0.15 |
| DA-022-I-Y-A | 1064 | 30.85 | 55.19 |
| DA-023-I-Y-A | 1064 | 0.24 | 0.43 |
| DA-024-I-Y-A | 1064 | 0.17 | 0.3 |
| DA-025-I-Y-A | 1064 | 0.35 | 0.61 |
| DA-026-I-Y-A | 1064 | 0.17 | 0.3 |
| DA-027-I-Y-A | 1064 | 0.35 | 0.61 |
| DA-028-I-Y-A | 1064 | 0.7 | 1.22 |
| DA-029-I-Y-A | 1064 | 1.39 | 2.43 |
| DA-030-I-Y-A | 1064 | 1.8 | 3.14 |
| DA-031-I-Y-A | 1064 | 1.8 | 3.14 |
| DA-032-I-Y-A | 1064 | 3.6 | 6.28 |
| DA-033-I-Y-A | 1064 | 7.2 | 12.59 |
| DA-034-I-Y-A | 1064 | 1.35 | 2.36 |
| DA-035-I-Y-A | 1064 | 4.28 | 7.48 |
| DA-037-I-Y-A | 1064 | 0.63 | 1.09 |
| DA-038-I-Y-A | 1064 | 1.39 | 2.42 |
| DA-039-I-Y-A | 1064 | 1.02 | 1.77 |
| DA-040-I-Y-A | 1064 | 1.51 | 2.63 |
| DA-043-I-Y-A | 1064 | 0.1 | 0.18 |
| DA-045-I-Y-A | 1064 | 0.19 | 0.33 |
| DA-047-I-Y-A | 1064 | 2.06 | 3.6 |
| DA-048-I-Y-A | 1064 | 0.19 | 0.33 |
| DA-049-I-Y-A | 1064 | 0.24 | 0.43 |
| DA-050-I-Y-A | 1064 | 2.7 | 4.71 |
| DA-051-I-Y-A | 1064 | 2.7 | 4.72 |
| DA-052-I-Y-A | 1064 | 0.15 | 0.26 |
| DA-053-I-Y-A | 1064 | 4.65 | 8.12 |
| DA-054-I-Y-A | 1064 | 0.13 | 0.22 |
| DA-055-I-Y-A | 1064 | 1.35 | 2.36 |
*波长1064nm，焦距100mm
激光同心圆图案将激光束转换成多个圆环，同心圆的光学模式最适合某些3D映射应用，尤其是在圆柱几何空间的应用。这些应用的一些示例包括煤气管道内部的照明和成像，交通隧道地图的绘制以及内窥镜和结肠镜诊断。
同心圆图案由其全角和环数定义。除了其标准产品外，我们可定制设计和制造相关产品，其中圆环的数量，相邻圆环之间的分隔角以及每个圆环的能量分布都可以自定义。
主要应用
激光3D打印，激光三维加工
机器视觉
| 型号 | 波长[nm] | 环数 | 全角(Deg) |
| MC-005-I-Y-A | 1064 | 2 | 3.66 |
| MC-006-I-Y-A | 1064 | 2 | 1.83 |
| MC-017-I-Y-A | 1064 | 12 | 7.79 |
| MC-018-I-Y-A | 1064 | 5 | 5 |
| MC-019-I-Y-A | 1064 | 20 | 37.81 |
| MC-020-I-Y-A | 1064 | 50 | 37.81 |
| MC-021-I-Y-A | 1064 | 100 | 37.81 |
| MC-022-I-Y-A | 1064 | 75 | 37.81 |
*波长1064nm
漩涡镜(螺旋相位板)是一种由螺旋结构构成的特殊光学元件，可改变透射光束的相结构，将高斯入射激光束转变成圆环光斑。
主要应用
天文学
光镊子
光加密，激光通信加密
显微镜
激光光刻
| 型号 | 波长[nm] | 拓扑电荷 | 外圈尺寸[um] | 元素大小 | 综合效率 |
| VL-204-I-Y-A | 1064 | 1 | 54.73 | 11 | ~ 92 |
| VL-206-I-Y-A | 1064 | 1 | 54.73 | 11 | ~ 95 |
| VL-208-I-Y-A | 1064 | 1 | 54.73 | 25.4 | ~ 92 |
| VL-209-I-Y-A | 1064 | 1 | 54.73 | 25.4 | ~ 95 |
| VL-214-I-Y-A | 1064 | 1 | 54.73 | 25.4 | ~ 95 |
| VL-215-I-Y-A | 1064 | 3 | 111.36 | 25.4 | ~ 95 |
| VL-216-I-Y-A | 1064 | 2 | 81.55 | 25.4 | ~ 95 |
| VL-217-I-Y-A | 1064 | 1 | 54.73 | 25.4 | ~ 90 |
| VL-218-I-Y-A | 1064 | 4 | 142.79 | 25.4 | ~ 92 |
| VL-219-I-Y-A | 1064 | 3 | 111.36 | 25.4 | ~ 95 |
| VL-220-I-Y-A | 1064 | 2 | 81.55 | 25.4 | ~ 95 |
| VL-221-I-Y-A | 1064 | 1 | 54.73 | 25.4 | ~ 37% *** |
| VL-222-I-Y-A | 1064 | 1 | 54.73 | 25.4 | ~ 37% *** |
| VL-224-I-Y-A | 1064 | 1 | 54.73 | 25.4 | ~ 37% *** |
| VL-225-I-Y-A | 1064 | 6 | 209.44 | 25.4 | ~ 92 |
| VL-226-I-Y-A | 1064 | 3 | 111.36 | 11 | ~ 95 |
| VL-227-I-Y-A | 1064 | 3 | 111.36 | 11 | ~ 92 |
| VL-228-I-Y-A | 1064 | 6 | 209.44 | 11 | ~ 92 |
| VL-229-I-Y-A | 1064 | 2 | 81.55 | 11 | ~ 92 |
| VL-230-I-Y-A | 1064 | 6 | 209.44 | 25.4 | ~ 95 |
| VL-231-I-Y-A | 1064 | 4 | 142.79 | 25.4 | ~ 95 |
| VL-232-I-Y-A | 1064 | 6 | 209.44 | 11 | ~ 95 |
| VL-233-I-Y-A | 1064 | 12 | 411.57 | 11 | ~ 95 |
| VL-234-I-Y-A | 1064 | 2 | 81.55 | 11 | ~ 95 |
| VL-235-I-Y-A | 1064 | 4 | 142.79 | 11 | ~ 95 |
| VL-236-I-Y-A | 1064 | 12 | 411.57 | 25.4 | ~ 95 |
| VL-237-I-Y-A | 1064 | 5 | 175.3 | 11 | ~ 92 |
| VL-238-I-Y-A | 1064 | 5 | 175.3 | 11 | ~ 95 |
| VL-239-I-Y-A | 1064 | 12 | 411.57 | 25.4 | ~ 92 |
| VL-240-I-Y-A | 1064 | 12 | 411.57 | 11 | ~ 92 |
| VL-241-I-Y-A | 1064 | 8 | 276.09 | 25.4 | ~ 92 |
| VL-242-I-Y-A | 1064 | 8 | 276.09 | 11 | ~ 92 |
| VL-243-I-Y-A | 1064 | 4 | 142.79 | 11 | ~ 92 |
| VL-244-I-Y-A | 1064 | 2 | 81.55 | 50.8 | ~ 92 |
| VL-245-I-Y-A | 1064 | 8 | 276.09 | 25.4 | ~ 95 |
| VL-246-I-Y-A | 1064 | 1 | 54.73 | 50.8 | ~ 95 |
| VL-247-I-Y-A | 1064 | 1 | 54.73 | 50.8 | ~ 95 |
| VL-248-I-Y-A | 1064 | 2 | 81.55 | 50.8 | ~ 95 |
| VL-249-I-Y-A | 1064 | 1 | 54.73 | 150 | ~ 95 |
| VL-250-I-Y-A | 1064 | 32 | 0 | 25.4 | ~ 95 |
| VL-251-I-Y-A | 1064 | 64 | 0 | 25.4 | ~ 92 |
| VL-253-I-Y-A | 1064 | 1,2,3,4 | 54.73 | 38.1 | ~ 95 |
*波长1064nm，焦距100mm，光束直径5mm；
*拓扑电荷数由长度单位来表征，指的是衍射面波前在一定距离内转变360°的数量。拓扑电荷越大，波前角动量转变越快，圆环光强分布尺寸就越大。

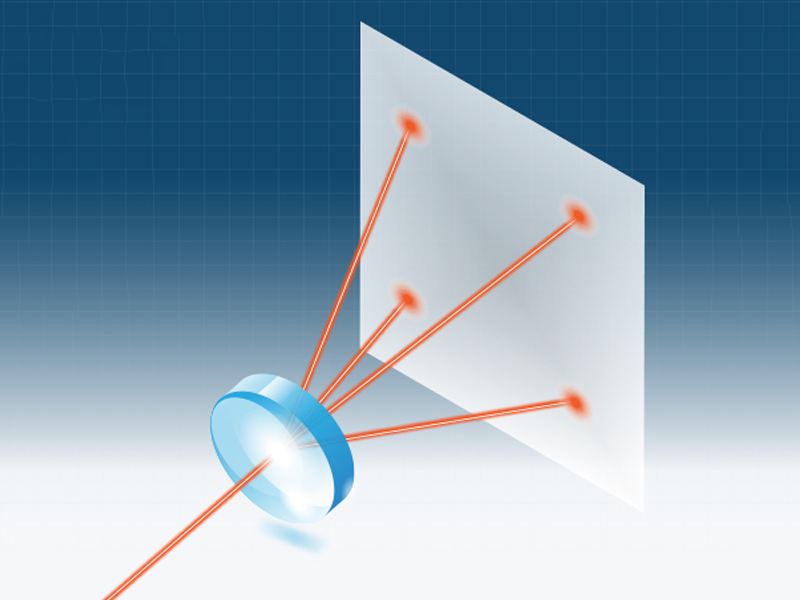

光束分束器(点阵分束器)是最基本的衍射光学元件之一，它的作用是把单个入射光分几束或多束，且每束光都具有原始光束的特性（除了其功率和传播角度变化，不改变初始光束的直径、发散角和波前分布）。

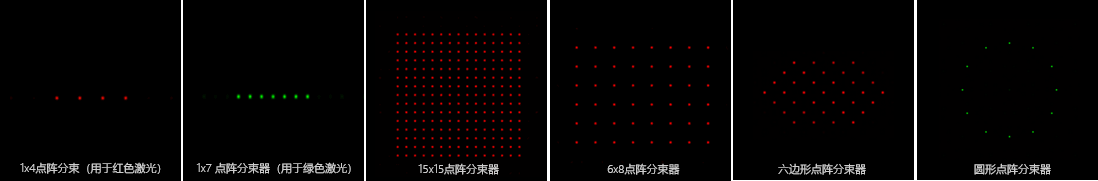

分束器的输出可以是一维排布，也可以是二维排布，也可以实现线光斑阵列，排布完全可以由用户定制，这些通过设计分束器表面的衍射图案来实现的。同时，输出光束的数量、光束间的夹角、直线的长度和数量都可以任意定制。光束的个数更是不受限制，可以为2束、3束，也可以为几百甚至上万束。
我们提供大量的分束器标准品供客户选择，包括一维光束阵列（1×N）或二维光束的矩阵（M×N）。仅1064nm一个波长就有约100种标准型号，其中一维激光分束器的规格包括但不限于一分二、一分四、一分六、一分一百，二维光束分束器的规格包括2×2, 3×3, 7×7，100×100, 128×64等等，最高可达百万束。
激光分束器可应用于许多领域。在激光打标和划片领域，光束的数量的多少直接决定激光加工效率，例如两束激光的加工效率就比单束激光提高一倍。这两束激光可以是紧密相邻的或者有一定夹角的，两束光的光斑距离可以为1~2mm，也可以为几十甚至大于100mm，完全由用户根据激光加工的实际要求来确定。国外的公司已经有类似成熟的方案，具有非常好的稳定性和加工效率。
特点
对入射激光无要求，可以单模或多模激光。
分束器材质为一般玻璃，石英
高功率阈值，准确的角度分离，分束后能量和波前一致性好，光束之间的能量差异<1%
对X-Y-Z位移不敏感,自定义分离角度和形状，安装方便，对准直和中心轴位置不敏感
覆盖紫外到红外的所有激光波段，193nm to 10.6um，可选Ar / Ar膜层
典型应用
医疗/美容治疗, 激光美容，激光整形，激光去斑、激光显示，激光照明、光纤光学
激光划片（太阳能电池），玻璃切割（LCD显示器切割）
激光打标、激光打孔，激光显示和照明
激光分束器的定制
可以定制出射光的排布和形状：只需要提供激光波长，光斑大小，工作距离以及各光束的发散角等参数。就能够定制不同排列，不同形状的分束器。
还可以定制能量的不均匀分布：基于强大的开发设计能力，针对科研级的定制需求，还可以为客户定制能量分布不均匀的激光分光片，比如某些特定的级次激光能量为50W，而另一些特定级次的激光能量为10W，而这些级次之间的能量均匀和一致性又控制得非常好。
安装使用
激光分束器可以独立使用，也可以配合聚焦镜使用（聚焦镜放置在分束元件之后）。通常，客户都会配合聚焦透镜进行试用，因此装配之前客户需要先确定焦距，因为光束之间的夹角是固定不变的，这样就可以计算各光束之间的距离。
由于衍射光学原理的限制，双光束分束元件的效率一般可达到80%，对于多光束（至少为3）的分束元件，利用二元多阶结构，效率可以从85%到95%，且其多余的能量以杂散光的形式损耗。为了得到更好的分束效果，需要客户提供初始的光斑大小，光斑大小需要至少为刻蚀周期大小的3-5倍，5倍以上效果最佳。
一维激光分束器的作用是使一束激光在某一平面上分成多束不同方向的激光，不同光束之间的夹角相等。
| 型号 | 波长[nm] | 光束数量 | 分离角[°] | 发散角[°] |
| DS-001-I-Y-A | 1064 | 2 | 0.14 | 0.14 |
| DS-002-I-Y-A | 1064 | 2 | 0.27 | 0.27 |
| DS-006-I-Y-A | 1064 | 2 | 2.54 | 2.54 |
| DS-025-I-Y-A | 1064 | 2 | 0.15 | 0.15 |
| DS-026-I-Y-A | 1064 | 2 | 0.099 | 0.099 |
| DS-029-I-Y-A | 1064 | 2 | 0.099 | 0.099 |
| DS-033-I-Y-A | 1064 | 2 | 10.17 | 10.17 |
| DS-034-I-Y-A | 1064 | 2 | 0.038 | 0.038 |
| DS-180-I-Y-A | 1064 | 2 | 0.032 | 0.032 |
| DS-181-I-Y-A | 1064 | 2 | 0.032 | 0.032 |
| DS-182-I-Y-A | 1064 | 2 | 0.076 | 0.076 |
| DS-183-I-Y-A | 1064 | 2 | 0.076 | 0.076 |
| DS-184-I-Y-A | 1064 | 2 | 0.094 | 0.094 |
| DS-185-I-Y-A | 1064 | 2 | 0.14 | 0.14 |
| DS-186-I-Y-A | 1064 | 2 | 0.14 | 0.14 |
| DS-187-I-Y-A | 1064 | 2 | 0.18 | 0.18 |
| DS-188-I-Y-A | 1064 | 2 | 0.18 | 0.18 |
| DS-189-I-Y-A | 1064 | 2 | 0.5 | 0.5 |
| DS-190-I-Y-A | 1064 | 2 | 0.92 | 0.92 |
| DS-191-I-Y-A | 1064 | 2 | 0.92 | 0.92 |
| DS-192-I-Y-A | 1064 | 2 | 0.96 | 0.96 |
| DS-193-I-Y-A | 1064 | 2 | 0.96 | 0.96 |
| DS-194-I-Y-A | 1064 | 2 | 1.05 | 1.05 |
| DS-195-I-Y-A | 1064 | 2 | 1.05 | 1.05 |
| DS-196-I-Y-A | 1064 | 2 | 4.13 | 4.13 |
| DS-197-I-Y-A | 1064 | 2 | 5.08 | 5.08 |
| DS-198-I-Y-A | 1064 | 2 | 7.63 | 7.63 |
| DS-199-I-Y-A | 1064 | 2 | 8.72 | 8.72 |
| DS-207-I-Y-A | 1064 | 2 | 0.15 | 0.15 |
| DS-208-I-Y-A | 1064 | 2 | 0.27 | 0.27 |
| DS-209-I-Y-A | 1064 | 2 | 0.15 | 0.15 |
| DS-210-I-Y-A | 1064 | 2 | 0.29 | 0.29 |
| DS-212-I-Y-A | 1064 | 2 | 0.25 | 0.25 |
| DS-213-I-Y-A | 1064 | 2 | 0.038 | 0.038 |
| DS-215-I-Y-A | 1064 | 2 | 3.39 | 3.39 |
| DS-216-I-Y-A | 1064 | 2 | 1.52 | 1.52 |
| DS-217-I-Y-A | 1064 | 2 | 0.27 | 0.27 |
| DS-222-I-Y-A | 1064 | 2 | 2.18 | 2.18 |
| DS-223-I-Y-A | 1064 | 2 | 1.35 | 1.35 |
| DS-224-I-Y-A | 1064 | 2 | 0.12 | 0.12 |
| DS-225-I-Y-A | 1064 | 2 | 3.67 | 3.67 |
| DS-226-I-Y-A | 1064 | 2 | 3.39 | 3.39 |
| DS-227-I-Y-A | 1064 | 2 | 3.13 | 3.13 |
| DS-228-I-Y-A | 1064 | 2 | 2.9 | 2.9 |
| DS-229-I-Y-A | 1064 | 2 | 2.71 | 2.71 |
| DS-230-I-Y-A | 1064 | 2 | 2.44 | 2.44 |
| DS-233-I-Y-A | 1064 | 2 | 0.68 | 0.68 |
| DS-234-I-Y-A | 1064 | 2 | 5.42 | 5.42 |
| DS-235-I-Y-A | 1064 | 2 | 1.79 | 1.79 |
| DS-237-I-Y-A | 1064 | 2 | 18.41 | 18.41 |
| DS-238-I-Y-A | 1064 | 2 | 1.42 | 1.42 |
| DS-239-I-Y-A | 1064 | 2 | 2 | 2 |
| DS-241-I-Y-A | 1064 | 2 | 0.41 | 0.41 |
| DS-242-I-Y-A | 1064 | 2 | 0.11 | 0.11 |
| DS-243-I-Y-A | 1064 | 2 | 0.084 | 0.084 |
| DS-244-I-Y-A | 1064 | 2 | 0.35 | 0.35 |
| DS-248-I-Y-A | 1064 | 2 | 3.59 | 3.59 |
| DS-249-I-Y-A | 1064 | 2 | 3.21 | 3.21 |
| DS-250-I-Y-A | 1064 | 2 | 3.05 | 3.05 |
| DS-251-I-Y-A | 1064 | 2 | 2.71 | 2.71 |
| DS-252-I-Y-A | 1064 | 2 | 2.54 | 2.54 |
| DS-255-I-Y-A | 1064 | 2 | 0.064 | 0.064 |
| DS-256-I-Y-A | 1064 | 2 | 0.45 | 0.45 |
| DS-257-I-Y-A | 1064 | 2 | 0.23 | 0.23 |
| DS-258-I-Y-A | 1064 | 2 | 0.046 | 0.046 |
| DS-259-I-Y-A | 1064 | 2 | 0.046 | 0.046 |
| DS-260-I-Y-A | 1064 | 2 | 0.052 | 0.052 |
| DS-261-I-Y-A | 1064 | 2 | 0.14 | 0.14 |
| DS-265-I-Y-A | 1064 | 2 | 0.36 | 0.36 |
| DS-266-I-Y-A | 1064 | 2 | 0.14 | 0.14 |
| DS-267-I-Y-A | 1064 | 2 | 1.15 | 1.15 |
| DS-268-I-Y-A | 1064 | 2 | 0.14 | 0.14 |
| DS-269-I-Y-A | 1064 | 2 | 0.14 | 0.14 |
| DS-270-I-Y-A | 1064 | 2 | 0.54 | 0.54 |
| DS-271-I-Y-A | 1064 | 2 | 0.68 | 0.68 |
| DS-272-I-Y-A | 1064 | 2 | 18.41 | 18.41 |
| DS-273-I-Y-A | 1064 | 2 | 0.32 | 0.32 |
| DS-274-I-Y-A | 1064 | 2 | 14.38 | 14.38 |
| DS-276-I-Y-A | 1064 | 2 | 0.45 | 0.45 |
| DS-277-I-Y-A | 1064 | 2 | 4.1 | 4.1 |
| DS-278-I-Y-A | 1064 | 2 | 5.91 | 5.91 |
| DS-281-I-Y-A | 1064 | 2 | 14.38 | 14.38 |
| DS-283-I-Y-A | 1064 | 2 | 2.54 | 2.54 |
| DS-285-I-Y-A | 1064 | 2 | 1.63 | 1.63 |
| DS-286-I-Y-A | 1064 | 2 | 6.86 | 6.86 |
| DS-287-I-Y-A | 1064 | 2 | 11.23 | 11.23 |
| DS-288-I-Y-A | 1064 | 2 | 1.19 | 1.19 |
| DS-289-I-Y-A | 1064 | 2 | 17.49 | 17.49 |
| DS-304-I-Y-A | 1064 | 2 | 7.31 | 7.31 |
| MS-021-I-Y-X | 1064 | 15 | 0.044 | 0.62 |
| MS-022-I-Y-X | 1064 | 15 | 0.028 | 0.4 |
| MS-107-I-Y-X | 1064 | 7 | 0.29 | 1.72 |
| MS-214-I-Y-A | 1064 | 6 | 0.57 | 2.86 |
| MS-226-I-Y-X | 1064 | 5 | 0.5 | 2 |
| MS-233-I-Y-X | 1064 | 7 | 0.7 | 4.19 |
| MS-243-I-Y-A | 1064 | 8 | 1.48 | 10.39 |
| MS-244-I-Y-A | 1064 | 10 | 0.76 | 6.85 |
| MS-245-I-Y-A | 1064 | 10 | 0.57 | 5.14 |
| MS-255-I-Y-X | 1064 | 101 | 0.057 | 5.73 |
| MS-257-I-Y-A | 1064 | 51 | 0.057 | 2.87 |
| MS-263-I-Y-A | 1064 | 4 | 1.5 | 4.5 |
| MS-268-I-Y-X | 1064 | 19 | 0.15 | 2.7 |
| MS-269-I-Y-X | 1064 | 25 | 0.11 | 2.64 |
| MS-271-I-Y-A | 1064 | 7 | 0.7 | 4.21 |
| MS-272-I-Y-N | 1064 | 7 | 0.19 | 1.14 |
| MS-278-I-Y-X | 1064 | 7 | 0.95 | 5.67 |
| MS-279-I-Y-X | 1064 | 7 | 0.88 | 5.26 |
| MS-291-I-Y-N | 1064 | 9 | 0.11 | 0.91 |
| MS-298-I-Y-X | 1064 | 7 | 0.19 | 1.14 |
| MS-304-I-Y-A | 1064 | 8 | 0.045 | 0.32 |
| MS-307-I-Y-A | 1064 | 4 | 5.11 | 15.37 |
| MS-316-I-Y-A | 1064 | 11 | 1.2 | 12.03 |
| MS-320-I-Y-A | 1064 | 8 | 0.045 | 0.32 |
| MS-322-I-Y-A | 1064 | 4 | 3.4 | 10.21 |
| MS-323-I-Y-X | 1064 | 5 | 0.046 | 0.18 |
| MS-327-I-Y-L | 1064 | 11 | 1.52 | 15.29 |
| MS-331-I-Y-A | 1064 | 10 | 0.76 | 6.85 |
| MS-332-I-Y-A | 1064 | 4 | 1 | 3 |
| MS-333-I-Y-A | 1064 | 10 | 0.76 | 6.85 |
| MS-355-I-Y-A | 1064 | 4 | 1.33 | 4 |
| MS-357-I-Y-A | 1064 | 6 | 0.21 | 1.04 |
| MS-364-I-Y-A | 1064 | 4 | 0.053 | 0.16 |
| MS-385-I-Y-A | 1064 | 6 | 0.76 | 3.8 |
| MS-396-I-Y-X | 1064 | 9 | 0.03 | 0.24 |
| MS-398-I-Y-X | 1064 | 5 | 0.3 | 1.18 |
| MS-399-I-Y-A | 1064 | 4 | 0.14 | 0.43 |
| MS-400-I-Y-A | 1064 | 8 | 0.14 | 1 |
| MS-401-I-Y-A | 1064 | 16 | 0.14 | 2.15 |
| MS-408-I-Y-A | 1064 | 12 | 2.44 | 27.07 |
| MS-438-I-Y-N | 1064 | 9 | 0.11 | 0.91 |
| MS-439-I-Y-X | 1064 | 19 | 0.15 | 2.7 |
| MS-453-I-Y-X | 1064 | 9 | 1.05 | 8.42 |
| MS-454-I-Y-A | 1064 | 15 | 0.44 | 6.1 |
| MS-455-I-Y-A | 1064 | 19 | 0.38 | 6.86 |
| MS-456-I-Y-A | 1064 | 35 | 0.17 | 5.92 |
| MS-457-I-Y-A | 1064 | 51 | 0.17 | 8.72 |
| MS-463-I-Y-X | 1064 | 7 | 0.29 | 1.72 |
| MS-473-I-Y-A | 1064 | 6 | 2.43 | 12.19 |
| MS-474-I-Y-A | 1064 | 6 | 1.2 | 6 |
| MS-475-I-Y-A | 1064 | 6 | 0.4 | 2 |
| MS-499-I-Y-X | 1064 | 5 | 1 | 4.01 |
| MS-501-I-Y-A | 1064 | 6 | 2.59 | 12.96 |
| MS-502-I-Y-A | 1064 | 6 | 2.59 | 12.96 |
| MS-505-I-Y-X | 1064 | 85 | 0.25 | 21.04 |
| MS-506-I-Y-A | 1064 | 4 | 0.5 | 1.5 |
| MS-512-I-Y-X | 1064 | 33 | 0.036 | 1.14 |
| MS-513-I-Y-X | 1064 | 321 | 0.036 | 11.39 |
| MS-519-I-Y-X | 1064 | 7 | 0.14 | 0.86 |
| MS-530-I-Y-A | 1064 | 6 | 0.084 | 0.42 |
| MS-531-I-Y-X | 1064 | 5 | 0.11 | 0.42 |
| MS-535-I-Y-X | 1064 | 5 | 0.07 | 0.28 |
| MS-538-I-Y-A | 1064 | 6 | 0.096 | 0.48 |
| MS-539-I-Y-X | 1064 | 5 | 0.12 | 0.48 |
| MS-542-I-Y-A | 1064 | 131 | 0.062 | 8.07 |
| MS-545-I-Y-A | 1064 | 6 | 0.054 | 0.27 |
| MS-548-I-Y-X | 1064 | 7 | 0.14 | 0.86 |
| MS-549-I-Y-A | 1064 | 8 | 0.5 | 3.52 |
| MS-551-I-Y-A | 1064 | 10 | 0.3 | 2.73 |
| MS-554-I-Y-X | 1064 | 7 | 0.08 | 0.48 |
| MS-555-I-Y-X | 1064 | 5 | 0.54 | 2.18 |
| MS-556-I-Y-X | 1064 | 11 | 0.54 | 5.44 |
| MS-557-I-Y-X | 1064 | 7 | 0.047 | 0.28 |
| MS-560-I-Y-A | 1064 | 4 | 0.1 | 0.3 |
| MS-572-I-Y-X | 1064 | 5 | 0.42 | 1.69 |
| MS-575-I-Y-A | 1064 | 32 | 0.26 | 7.95 |
| MS-579-I-Y-A | 1064 | 6 | 0.064 | 0.32 |
| MS-580-I-Y-X | 1064 | 15 | 0.54 | 7.63 |
| MS-588-I-Y-A | 1064 | 4 | 0.29 | 0.88 |
| MS-589-I-Y-X | 1064 | 11 | 0.57 | 5.73 |
| MS-590-I-Y-X | 1064 | 11 | 0.23 | 2.29 |
| MS-592-I-Y-X | 1064 | 11 | 0.11 | 1.15 |
| MS-598-I-Y-A | 1064 | 4 | 0.11 | 0.32 |
| MS-605-I-Y-A | 1064 | 8 | 0.071 | 0.5 |
| MS-628-I-Y-A | 1064 | 8 | 5.17 | 36.78 |
| MS-629-I-Y-A | 1064 | 4 | 1 | 3 |
| MS-630-I-Y-A | 1064 | 4 | 0.14 | 0.43 |
| MS-631-I-Y-A | 1064 | 4 | 0.1 | 0.3 |
| MS-632-I-Y-A | 1064 | 4 | 3.4 | 10.21 |
| MS-635-I-Y-A | 1064 | 4 | 1.33 | 4 |
| MS-636-I-Y-A | 1064 | 8 | 1.33 | 9.32 |
| MS-647-I-Y-A | 1064 | 4 | 1.24 | 3.73 |
| MS-665-I-Y-A | 1064 | 8 | 0.071 | 0.5 |
| MS-666-I-Y-A | 1064 | 4 | 1.15 | 3.45 |
| MS-668-I-Y-A | 1064 | 10 | 0.58 | 5.22 |
| MS-669-I-Y-A | 1064 | 10 | 0.29 | 2.61 |
| MS-675-I-Y-A | 1064 | 9 | 0.1 | 0.8 |
| MS-676-I-Y-A | 1064 | 8 | 4.27 | 30.27 |
| MS-680-I-Y-A | 1064 | 4 | 0.23 | 0.68 |
| MS-681-I-Y-X | 1064 | 5 | 0.2 | 0.8 |
| MS-685-I-Y-A | 1064 | 16 | 0.57 | 8.55 |
| MS-686-I-Y-A | 1064 | 16 | 0.79 | 11.86 |
| MS-705-I-Y-X | 1064 | 33 | 0.22 | 7.2 |
| MS-707-I-Y-A | 1064 | 18 | 0.061 | 1.05 |
| MS-709-I-Y-A | 1064 | 18 | 0.062 | 1.05 |
| MS-710-I-Y-A | 1064 | 18 | 0.038 | 0.65 |
| MS-716-I-Y-X | 1064 | 7 | 1.52 | 9.14 |
| MS-718-I-Y-X | 1064 | 13 | 0.06 | 0.71 |
| MS-721-I-Y-X | 1064 | 9 | 0.1 | 0.82 |
| MS-731-I-Y-A | 1064 | 14 | 1.23 | 16 |
| MS-732-I-Y-A | 1064 | 4 | 0.28 | 0.85 |
| MS-734-I-Y-A | 1064 | 6 | 0.024 | 0.12 |
| MS-735-I-Y-X | 1064 | 17 | 0.087 | 1.39 |
| MS-736-I-Y-X | 1064 | 17 | 0.22 | 3.6 |
| MS-738-I-Y-A | 1064 | 8 | 0.096 | 0.67 |
| MS-739-I-Y-A | 1064 | 16 | 0.64 | 9.67 |
| MS-768-I-Y-X | 1064 | 7 | 0.017 | 0.1 |
| MS-770-I-Y-A | 1064 | 16 | 0.25 | 3.77 |
| MS-772-I-Y-A | 1064 | 4 | 0.23 | 0.68 |
| MS-777-I-Y-X | 1064 | 9 | 0.056 | 0.45 |
| MS-778-I-Y-X | 1064 | 33 | 0.11 | 3.64 |
| MS-786-I-Y-X | 1064 | 11 | 0.23 | 2.29 |
| TS-003-I-Y-A | 1064 | 3 | 0.068 | 0.14 |
| TS-004-I-Y-A | 1064 | 3 | 0.14 | 0.27 |
| TS-008-I-Y-A | 1064 | 3 | 1.27 | 2.54 |
| TS-015-I-Y-A | 1064 | 3 | 10.21 | 20.43 |
| TS-016-I-Y-A | 1064 | 3 | 0.032 | 0.064 |
| TS-027-I-Y-A | 1064 | 3 | 0.076 | 0.15 |
| TS-028-I-Y-A | 1064 | 3 | 0.05 | 0.099 |
| TS-030-I-Y-A | 1064 | 3 | 10 | 20.01 |
| TS-031-I-Y-A | 1064 | 3 | 5.09 | 10.17 |
| TS-200-I-Y-A | 1064 | 3 | 0.53 | 1.05 |
| TS-201-I-Y-A | 1064 | 3 | 0.48 | 0.96 |
| TS-202-I-Y-A | 1064 | 3 | 10 | 20.01 |
| TS-203-I-Y-A | 1064 | 3 | 0.14 | 0.27 |
| TS-204-I-Y-A | 1064 | 3 | 2.44 | 4.88 |
| TS-205-I-Y-A | 1064 | 3 | 0.091 | 0.18 |
| TS-210-I-Y-A | 1064 | 3 | 15.43 | 30.85 |
| TS-211-I-Y-A | 1064 | 3 | 3.81 | 7.63 |
| TS-212-I-Y-A | 1064 | 3 | 4.36 | 8.72 |
| TS-213-I-Y-A | 1064 | 3 | 2.54 | 5.08 |
| TS-216-I-Y-A | 1064 | 3 | 0.46 | 0.92 |
| TS-220-I-Y-A | 1064 | 3 | 7.64 | 15.29 |
| TS-224-I-Y-A | 1064 | 3 | 0.46 | 0.92 |
| TS-225-I-Y-A | 1064 | 3 | 0.072 | 0.14 |
| TS-230-I-Y-A | 1064 | 3 | 0.25 | 0.5 |
| TS-232-I-Y-A | 1064 | 3 | 0.34 | 0.68 |
| TS-233-I-Y-A | 1064 | 3 | 7.19 | 14.38 |
| TS-234-I-Y-A | 1064 | 3 | 15.43 | 30.85 |
| TS-235-I-Y-A | 1064 | 3 | 2.07 | 4.13 |
| TS-236-I-Y-A | 1064 | 3 | 1.83 | 3.67 |
| TS-237-I-Y-A | 1064 | 3 | 1.69 | 3.39 |
| TS-238-I-Y-A | 1064 | 3 | 1.69 | 3.39 |
| TS-239-I-Y-A | 1064 | 3 | 1.56 | 3.13 |
| TS-240-I-Y-A | 1064 | 3 | 1.45 | 2.9 |
| TS-241-I-Y-A | 1064 | 3 | 1.35 | 2.71 |
| TS-242-I-Y-A | 1064 | 3 | 1.22 | 2.44 |
| TS-243-I-Y-A | 1064 | 3 | 1.09 | 2.18 |
| TS-244-I-Y-A | 1064 | 3 | 0.76 | 1.52 |
| TS-245-I-Y-A | 1064 | 3 | 0.67 | 1.35 |
| TS-246-I-Y-A | 1064 | 3 | 0.67 | 1.35 |
| TS-247-I-Y-A | 1064 | 3 | 0.15 | 0.29 |
| TS-248-I-Y-A | 1064 | 3 | 0.13 | 0.25 |
| TS-249-I-Y-A | 1064 | 3 | 0.073 | 0.15 |
| TS-250-I-Y-A | 1064 | 3 | 0.072 | 0.14 |
| TS-251-I-Y-A | 1064 | 3 | 0.059 | 0.12 |
| TS-252-I-Y-A | 1064 | 3 | 0.047 | 0.094 |
| TS-253-I-Y-A | 1064 | 3 | 0.038 | 0.076 |
| TS-254-I-Y-A | 1064 | 3 | 0.019 | 0.038 |
| TS-255-I-Y-A | 1064 | 3 | 0.016 | 0.032 |
| TS-256-I-Y-A | 1064 | 3 | 0.016 | 0.032 |
| TS-257-I-Y-A | 1064 | 3 | 15.43 | 30.85 |
| TS-258-I-Y-A | 1064 | 3 | 9.21 | 18.41 |
| TS-259-I-Y-A | 1064 | 3 | 0.71 | 1.42 |
| TS-261-I-Y-A | 1064 | 3 | 1 | 2 |
| TS-263-I-Y-A | 1064 | 3 | 0.2 | 0.41 |
| TS-264-I-Y-A | 1064 | 3 | 0.053 | 0.11 |
| TS-265-I-Y-A | 1064 | 3 | 0.042 | 0.084 |
| TS-266-I-Y-A | 1064 | 3 | 0.17 | 0.35 |
| TS-267-I-Y-A | 1064 | 3 | 0.091 | 0.18 |
| TS-268-I-Y-A | 1064 | 3 | 0.23 | 0.45 |
| TS-269-I-Y-A | 1064 | 3 | 0.11 | 0.23 |
| TS-270-I-Y-A | 1064 | 3 | 0.023 | 0.046 |
| TS-274-I-Y-A | 1064 | 3 | 0.11 | 0.22 |
| TS-276-I-Y-A | 1064 | 3 | 0.18 | 0.36 |
| TS-277-I-Y-A | 1064 | 3 | 0.068 | 0.14 |
| TS-278-I-Y-A | 1064 | 3 | 0.27 | 0.54 |
| TS-279-I-Y-A | 1064 | 3 | 2.95 | 5.91 |
| TS-280-I-Y-A | 1064 | 3 | 2.05 | 4.1 |
*波长1064nm，其它波长规格请联系我们
二维激光分束器的作用是使一束激光在二维平面内均匀地分散为若干个光束，在焦平面上形成二维点阵状的排布，一般是N行M列的形式。
| 型号 | 波长[nm] | 光束数量 | 分离角[°] | 发散角[°] |
| MS-025-I-Y-A | 1064 | 5x5 | 1.00x1.00 | 4.00x4.00 |
| MS-027-I-Y-A | 1064 | 9x9 | 0.50x0.50 | 4.00x4.00 |
| MS-030-I-Y-A | 1064 | 2x2 | 1.00x1.00 | 1.00x1.00 |
| MS-049-I-Y-A | 1064 | 7x7 | 0.70x0.70 | 4.21x4.21 |
| MS-202-I-Y-A | 1064 | 4x4 | 1.39x1.39 | 4.16x4.16 |
| MS-203-I-Y-A | 1064 | 2x2 | 4.00x4.00 | 4.00x4.00 |
| MS-204-I-Y-A | 1064 | 2x2 | 0.25x0.25 | 0.25x0.25 |
| MS-211-I-Y-A | 1064 | 7x7 | 0.19x0.19 | 1.14x1.14 |
| MS-212-I-Y-X | 1064 | 15x15 | 0.50x0.50 | 7.00x7.00 |
| MS-215-I-Y-A | 1064 | 5x5 | 1.00x1.00 | 4.00x4.00 |
| MS-216-I-Y-A | 1064 | 4x4 | 1.39x1.39 | 4.16x4.16 |
| MS-217-I-Y-X | 1064 | 5x5 | 1.94x1.94 | 7.75x7.75 |
| MS-218-I-Y-A | 1064 | 9x9 | 0.50x0.50 | 4.00x4.00 |
| MS-219-I-Y-A | 1064 | 7x7 | 0.70x0.70 | 4.21x4.21 |
| MS-220-I-Y-A | 1064 | 5x5 | 1.39x1.39 | 5.54x5.54 |
| MS-225-I-Y-A | 1064 | 9x9 | 0.12x0.12 | 0.96x0.96 |
| MS-229-I-Y-A | 1064 | 5x5 | 0.30x0.30 | 1.21x1.21 |
| MS-231-I-Y-X | 1064 | 7 | 0.13 | 0.26 |
| MS-232-I-Y-A | 1064 | 9x9 | 0.15x0.15 | 1.20x1.20 |
| MS-235-I-Y-X | 1064 | 5x5 | 2.68x2.68 | 10.73x10.73 |
| MS-236-I-Y-A | 1064 | 5x5 | 2.68x2.68 | 10.73x10.73 |
| MS-237-I-Y-X | 1064 | 7x7 | 2.11x2.11 | 12.69x12.69 |
| MS-238-I-Y-X | 1064 | 7x7 | 2.11x2.11 | 12.69x12.69 |
| MS-239-I-Y-A | 1064 | 9x9 | 0.21x0.21 | 1.65x1.65 |
| MS-240-I-Y-A | 1064 | 2x2 | 13.58x13.58 | 13.58x13.58 |
| MS-241-I-Y-A | 1064 | 8x8 | 1.09x1.09 | 7.64x7.64 |
| MS-246-I-Y-X | 1064 | 29x29 | 1.43x1.43 | 41.04x41.04 |
| MS-249-I-Y-A | 1064 | 9x9 | 0.50x0.50 | 4.00x4.00 |
| MS-250-I-Y-X | 1064 | 37 | 0.092 | 0.55 |
| MS-254-I-Y-A | 1064 | 9x9 | 0.21x0.21 | 1.65x1.65 |
| MS-256-I-Y-A | 1064 | 7x7 | 0.19x0.19 | 1.14x1.14 |
| MS-259-I-Y-X | 1064 | 9x9 | 0.12x0.12 | 0.96x0.96 |
| MS-260-I-Y-A | 1064 | 4x4 | 0.57x0.57 | 1.72x1.72 |
| MS-261-I-Y-X | 1064 | 3x3 | 0.57x0.57 | 1.14x1.14 |
| MS-267-I-Y-A | 1064 | 4x4 | 0.94x0.94 | 2.81x2.81 |
| MS-273-I-Y-X | 1064 | 7x7 | 0.70x0.70 | 4.21x4.21 |
| MS-274-I-Y-X | 1064 | 9x9 | 0.50x0.50 | 4.00x4.00 |
| MS-277-I-Y-X | 1064 | 19x19 | 0.12x0.12 | 2.15x2.15 |
| MS-280-I-Y-X | 1064 | 3x3 | 0.36x0.36 | 0.72x0.72 |
| MS-281-I-Y-X | 1064 | 9x9 | 0.50x0.50 | 4.00x4.00 |
| MS-284-I-Y-X | 1064 | 3x3 | 0.36x0.36 | 0.72x0.72 |
| MS-285-I-Y-X | 1064 | 3x3 | 1.27x1.27 | 2.54x2.54 |
| MS-286-I-Y-A | 1064 | 3x4 | 1.27x0.85 | 2.54x2.54 |
| MS-287-I-Y-X | 1064 | 3x5 | 1.27x0.64 | 2.54x2.54 |
| MS-288-I-Y-X | 1064 | 3x7 | 1.27x0.42 | 2.54x2.54 |
| MS-289-I-Y-A | 1064 | 5x5 | 2.20x2.20 | 8.80x8.80 |
| MS-290-I-Y-X | 1064 | 5x5 | 2.61x2.61 | 10.45x10.45 |
| MS-292-I-Y-X | 1064 | 9x9 | 0.061x0.061 | |
| MS-294-I-Y-X | 1064 | 3x3 | 0.36x0.36 | 0.72x0.72 |
| MS-295-I-Y-X | 1064 | 9x9 | 0.50x0.50 | 4.00x4.00 |
| MS-299-I-Y-X | 1064 | 7x7 | 2.11x2.11 | 12.69x12.69 |
| MS-300-I-Y-A | 1064 | 8x8 | 0.57x0.57 | 3.98x3.98 |
| MS-303-I-Y-A | 1064 | 5x5 | 2.20x2.20 | 8.80x8.80 |
| MS-305-I-Y-X | 1064 | 5x5 | 0.64x0.64 | 2.54x2.54 |
| MS-306-I-Y-A | 1064 | 5x6 | 0.64x0.51 | 2.54x2.54 |
| MS-319-I-Y-A | 1064 | 2x2 | 13.58x13.58 | 13.58x13.58 |
| MS-321-I-Y-X | 1064 | 5x5 | 3.23x3.23 | 12.95x12.95 |
| MS-324-I-Y-X | 1064 | 5x5 | 3.81x2.87 | 15.29x11.49 |
| MS-325-I-Y-A | 1064 | 4x4 | 5.08x3.81 | 15.29x11.45 |
| MS-326-I-Y-X | 1064 | 3x3 | 7.64x5.75 | 15.29x11.49 |
| MS-328-I-Y-L | 1064 | 19x13 | 0.85x0.95 | 15.26x11.47 |
| MS-337-I-Y-X | 1064 | 77 | 5.73 | |
| MS-339-I-Y-X | 1064 | 3 | 0.47 | 0.47 |
| MS-340-I-Y-X | 1064 | 21x21 | 0.080x0.080 | 1.60x1.60 |
| MS-341-I-Y-A | 1064 | 4x4 | 0.85x0.85 | 2.54x2.54 |
| MS-342-I-Y-X | 1064 | 7x7 | 1.40x1.40 | 8.42x8.42 |
| MS-353-I-Y-A | 1064 | 16x16 | 0.33x0.33 | 4.91x4.91 |
| MS-354-I-Y-A | 1064 | 2x2 | 0.50x0.50 | 0.50x0.50 |
| MS-356-I-Y-A | 1064 | 12 | 9.15 | |
| MS-358-I-Y-X | 1064 | 9x9 | 1.09x1.09 | 8.76x8.76 |
| MS-359-I-Y-A | 1064 | 11x11 | 0.10x0.10 | 1.00x1.00 |
| MS-360-I-Y-X | 1064 | 99x99 | 0.10x0.10 | 9.83x9.83 |
| MS-362-I-Y-X | 1064 | 3x3 | 3.27x5.68 | 6.55x11.36 |
| MS-363-I-Y-X | 1064 | 101x101 | 40.66x40.66 | |
| MS-367-I-Y-X | 1064 | 21x21 | 0.090x0.090 | 1.81x1.81 |
| MS-375-I-Y-A | 1064 | 10x10 | 0.069x0.069 | 0.62x0.62 |
| MS-376-I-Y-A | 1064 | 9x9 | 0.21x0.21 | 1.65x1.65 |
| MS-377-I-Y-A | 1064 | 9x9 | 0.50x0.50 | 4.00x4.00 |
| MS-382-I-Y-A | 1064 | 2x2 | 7.63x7.63 | 7.63x7.63 |
| MS-383-I-Y-A | 1064 | 76 | 0.5 | 4 |
| MS-384-I-Y-A | 1064 | 8x8 | 0.57x0.57 | 3.98x3.98 |
| MS-386-I-Y-X | 1064 | 5 | 13.58 | 13.58 |
| MS-387-I-Y-A | 1064 | 9x9 | 0.50x0.50 | 4.00x4.00 |
| MS-388-I-Y-A | 1064 | 76 | 0.5 | 4 |
| MS-393-I-Y-X | 1064 | 9x9 | 0.70x0.70 | 5.61x5.61 |
| MS-394-I-Y-A | 1064 | 9x9 | 0.19x0.19 | 1.52x1.52 |
| MS-395-I-Y-X | 1064 | 37 | 0.33 | 1.98 |
| MS-397-I-Y-A | 1064 | 16x16 | 0.33x0.33 | 4.91x4.91 |
| MS-402-I-Y-A | 1064 | 11x11 | 0.32x0.32 | 3.20x3.20 |
| MS-403-I-Y-X | 1064 | 11x11 | 0.32x0.32 | 3.20x3.20 |
| MS-404-I-Y-X | 1064 | 81x81 | 18.37x18.37 | |
| MS-405-I-Y-X | 1064 | 119x119 | 18.37x18.37 | |
| MS-409-I-Y-A | 1064 | 10x10 | 0.93x0.93 | 8.42x8.42 |
| MS-410-I-Y-A | 1064 | 18x18 | 0.49x0.49 | 8.42x8.42 |
| MS-411-I-Y-A | 1064 | 128x64 | 0.16x0.16 | 20.68x10.38 |
| MS-412-I-Y-A | 1064 | 128x64 | 0.060x0.033 | 7.62x2.08 |
| MS-413-I-Y-A | 1064 | 64x64 | 0.48x0.48 | 30.76x30.76 |
| MS-414-I-Y-X | 1064 | 15x15 | 0.50x0.50 | 7.00x7.00 |
| MS-415-I-Y-A | 1064 | 6x6 | 0.40x0.40 | 2.00x2.00 |
| MS-416-I-Y-X | 1064 | 3 | 1.04 | 1.04 |
| MS-422-I-Y-X | 1064 | 21x21 | 18.38x18.38 | |
| MS-423-I-Y-X | 1064 | 41x41 | 18.41x18.41 | |
| MS-424-I-Y-X | 1064 | 61x61 | 18.37x18.37 | |
| MS-426-I-Y-A | 1064 | 6x6 | 1.15x1.15 | 5.75x5.75 |
| MS-427-I-Y-A | 1064 | 6x6 | 0.79x0.79 | 3.98x3.98 |
| MS-429-I-Y-A | 1064 | 5x5 | 1.00x1.00 | 4.00x4.00 |
| MS-430-I-Y-A | 1064 | 9x9 | 0.50x0.50 | 4.00x4.00 |
| MS-434-I-Y-X | 1064 | 5 | 1 | 1 |
| MS-437-I-Y-A | 1064 | 5x4 | 0.98x1.01 | 3.93x3.02 |
| MS-440-I-Y-X | 1064 | 19x19 | 0.12x0.12 | 2.15x2.15 |
| MS-441-I-Y-X | 1064 | 13x13 | 0.33x0.33 | 3.98x3.98 |
| MS-443-I-Y-X | 1064 | 3x3 | 0.060x0.060 | 0.12x0.12 |
| MS-444-I-Y-A | 1064 | 2x3 | 0.90x0.52 | 0.90x1.04 |
| MS-445-I-Y-A | 1064 | 2x2 | 1.42x1.42 | 1.42x1.42 |
| MS-446-I-Y-A | 1064 | 8x8 | 1.09x1.09 | 7.64x7.64 |
| MS-452-I-Y-N | 1064 | 3x11 | 0.033x0.11 | 0.067x1.13 |
| MS-458-I-Y-X | 1064 | 3x3 | 0.50x0.50 | 1.00x1.00 |
| MS-459-I-Y-AA | 1064 | 4x4 | 1.94x1.94 | 5.83x5.83 |
| MS-460-I-Y-A | 1064 | 6x8 | 0.50x0.50 | 2.50x3.50 |
| MS-461-I-Y-X | 1064 | 15x15 | 0.31x0.31 | 4.29x4.29 |
| MS-462-I-Y-X | 1064 | 5x33 | 1.18x0.59 | 4.72x18.96 |
| MS-471-I-Y-X | 1064 | 3 | 3 | 3 |
| MS-472-I-Y-A | 1064 | 2x3 | 2.60x1.50 | 2.60x3.00 |
| MS-476-I-Y-X | 1064 | 7x7 | 2.11x2.11 | 12.69x12.69 |
| MS-477-I-Y-A | 1064 | 4x4 | 0.21x0.21 | 0.64x0.64 |
| MS-478-I-Y-A | 1064 | 2x2 | 2.77x2.77 | 2.77x2.77 |
| MS-479-I-Y-A | 1064 | 8x8 | 0.69x0.69 | 4.85x4.85 |
| MS-480-I-Y-X | 1064 | 3 | 0.21 | |
| MS-481-I-Y-A | 1064 | 2x2 | 4.00x4.00 | 4.00x4.00 |
| MS-500-I-Y-A | 1064 | 10x10 | 0.93x0.93 | 8.42x8.42 |
| MS-503-I-Y-A | 1064 | 2x2 | 8.72x8.72 | 8.72x8.72 |
| MS-504-I-Y-A | 1064 | 16x16 | 0.20x0.20 | 3.01x3.01 |
| MS-515-I-Y-A | 1064 | 32 | 5 | |
| MS-532-I-Y-A | 1064 | 128x128 | 0.24x0.24 | 30.76x30.76 |
| MS-534-I-Y-A | 1064 | 64x64 | 0.044x0.044 | 2.77x2.77 |
| MS-541-I-Y-A | 1064 | 64x64 | 0.066x0.066 | 4.16x4.16 |
| MS-544-I-Y-X | 1064 | 7x7 | 0.70x0.70 | 4.21x4.21 |
| MS-546-I-Y-A | 1064 | 2x2 | 7.96x7.96 | 7.96x7.96 |
| MS-550-I-Y-X | 1064 | 3x5 | 2.67x2.01 | 5.35x8.05 |
| MS-552-I-Y-X | 1064 | 3x5 | 2.67x2.01 | 5.35x8.05 |
| MS-553-I-Y-A | 1064 | 2x2 | 9.21x9.21 | 9.21x9.21 |
| MS-558-I-Y-A | 1064 | 2x2 | 28.52x28.52 | 28.52x28.52 |
| MS-559-I-Y-A | 1064 | 2x2 | 28.52x28.52 | 28.52x28.52 |
| MS-561-I-Y-A | 1064 | 2x2 | 2.00x2.00 | 2.00x2.00 |
| MS-562-I-Y-A | 1064 | 2x2 | 0.41x0.41 | 0.41x0.41 |
| MS-563-I-Y-A | 1064 | 2x2 | 1.41x1.41 | 1.41x1.41 |
| MS-564-I-Y-A | 1064 | 2x2 | 0.29x0.29 | 0.29x0.29 |
| MS-565-I-Y-A | 1064 | 2x2 | 1.52x1.52 | 1.52x1.52 |
| MS-566-I-Y-A | 1064 | 2x2 | 0.68x0.68 | 0.68x0.68 |
| MS-567-I-Y-A | 1064 | 2x2 | 0.29x0.29 | 0.29x0.29 |
| MS-568-I-Y-A | 1064 | 2x2 | 1.08x1.08 | 1.08x1.08 |
| MS-569-I-Y-A | 1064 | 2x2 | 0.48x0.48 | 0.48x0.48 |
| MS-570-I-Y-A | 1064 | 2x2 | 0.21x0.21 | 0.21x0.21 |
| MS-571-I-Y-X | 1064 | 7x7 | 0.074x0.074 | 0.45x0.45 |
| MS-574-I-Y-A | 1064 | 2x2 | 0.35x0.35 | 0.35x0.35 |
| MS-576-I-Y-A | 1064 | 2x2 | 0.50x0.50 | 0.50x0.50 |
| MS-578-I-Y-X | 1064 | 11x11 | 0.26x0.26 | 2.58x2.58 |
| MS-581-I-Y-X | 1064 | 3x3 | 0.57x0.57 | 1.14x1.14 |
| MS-583-I-Y-X | 1064 | 15x15 | 0.50x0.50 | 7.00x7.00 |
| MS-584-I-Y-X | 1064 | 3x9 | 0.52x0.19 | 1.04x1.54 |
| MS-585-I-Y-X | 1064 | 3x3 | 0.30x0.30 | 0.59x0.59 |
| MS-586-I-Y-A | 1064 | 4x4 | 2.90x2.90 | 8.72x8.72 |
| MS-587-I-Y-X | 1064 | 7 | 0.26 | 0.52 |
| MS-591-I-Y-A | 1064 | 6x6 | 0.23x0.23 | 1.15x1.15 |
| MS-594-I-Y-A | 1064 | 28x28 | 0.23x0.23 | 6.15x6.15 |
| MS-595-I-Y-A | 1064 | 2x2 | 13.58x13.58 | 13.58x13.58 |
| MS-597-I-Y-X | 1064 | 3x3 | 0.031x0.031 | 0.062x0.062 |
| MS-599-I-Y-X | 1064 | 7 | 0.031 | 0.062 |
| MS-606-I-Y-X | 1064 | 9x15 | 1.67x1.67 | 13.39x23.55 |
| MS-607-I-Y-X | 1064 | 7 | 0.29 | 0.57 |
| MS-608-I-Y-X | 1064 | 7 | 0.57 | 1.15 |
| MS-609-I-Y-X | 1064 | 7 | 1.43 | 2.86 |
| MS-610-I-Y-X | 1064 | 7 | 2.87 | 5.74 |
| MS-611-I-Y-X | 1064 | 7 | 5.74 | 11.49 |
| MS-614-I-Y-X | 1064 | 7 | 5.97 | 11.96 |
| MS-615-I-Y-A | 1064 | 20x20 | 0.23x0.23 | 4.32x4.32 |
| MS-616-I-Y-A | 1064 | 12x12 | 0.33x0.33 | 3.63x3.63 |
| MS-617-I-Y-A | 1064 | 5x10 | 0.068x0.068 | 0.27x0.61 |
| MS-618-I-Y-X | 1064 | 19 | 0.57 | 2.29 |
| MS-619-I-Y-X | 1064 | 19 | 1.43 | 5.73 |
| MS-620-I-Y-X | 1064 | 37 | 0.57 | 3.44 |
| MS-621-I-Y-X | 1064 | 37 | 1.43 | 8.6 |
| MS-623-I-Y-A | 1064 | 10x10 | 1.87x1.87 | 16.88x16.88 |
| MS-624-I-Y-A | 1064 | 3x15 | 0.39x0.39 | 0.77x5.40 |
| MS-626-I-Y-A | 1064 | 6x6 | 0.23x0.23 | 1.14x1.14 |
| MS-627-I-Y-A | 1064 | 10x10 | 0.23x0.23 | 2.05x2.05 |
| MS-633-I-Y-X | 1064 | 19x19 | 1.09x1.09 | 19.69x19.69 |
| MS-634-I-Y-A | 1064 | 9x9 | 0.19x0.19 | 1.52x1.52 |
| MS-639-I-Y-A | 1064 | 28x28 | 0.21x0.21 | 5.58x5.58 |
| MS-640-I-Y-A | 1064 | 6x6 | 0.21x0.21 | 1.06x1.06 |
| MS-644-I-Y-X | 1064 | 9x15 | 1.42x1.42 | 11.36x19.95 |
| MS-648-I-Y-A | 1064 | 4x4 | 9.18x9.18 | 27.77x27.77 |
| MS-649-I-Y-A | 1064 | 6x6 | 5.51x5.51 | 27.79x27.79 |
| MS-650-I-Y-A | 1064 | 8x8 | 3.93x3.93 | 27.80x27.80 |
| MS-651-I-Y-A | 1064 | 10x10 | 3.06x3.06 | 27.81x27.81 |
| MS-658-I-Y-A | 1064 | 2x2 | 0.38x0.38 | 0.38x0.38 |
| MS-664-I-Y-A | 1064 | 6x6 | 0.40x0.40 | 2.00x2.00 |
| MS-667-I-Y-A | 1064 | 64x64 | 0.13x0.13 | 8.31x8.31 |
| MS-677-I-Y-A | 1064 | 10x10 | 0.93x0.93 | 8.42x8.42 |
| MS-678-I-Y-A | 1064 | 18x18 | 0.49x0.49 | 8.42x8.42 |
| MS-679-I-Y-A | 1064 | 14x14 | 0.61x0.61 | 7.88x7.88 |
| MS-684-I-Y-A | 1064 | 2x2 | 1.76x1.76 | 1.76x1.76 |
| MS-692-I-Y-X | 1064 | 3x5 | 0.086x0.052 | 0.17x0.21 |
| MS-693-I-Y-A | 1064 | 32x32 | 0.11x0.11 | 3.43x3.43 |
| MS-694-I-Y-A | 1064 | 32x32 | 0.22x0.22 | 6.86x6.86 |
| MS-695-I-Y-A | 1064 | 2x2 | 0.44x0.47 | 0.44x0.47 |
| MS-696-I-Y-A | 1064 | 4x4 | 0.44x0.47 | 1.33x1.42 |
| MS-697-I-Y-A | 1064 | 2x3 | 0.021x0.021 | 0.021x0.042 |
| MS-698-I-Y-A | 1064 | 3x6 | 0.042x0.037 | 0.084x0.19 |
| MS-699-I-Y-A | 1064 | 2x2 | 1.05x1.05 | 1.05x1.05 |
| MS-700-I-Y-A | 1064 | 3x5 | 6.83x7.11 | 13.66x28.65 |
| MS-701-I-Y-A | 1064 | 10x10 | 0.23x0.23 | 2.05x2.05 |
| MS-706-I-Y-L | 1064 | 3x3 | 0.57x0.57 | 1.14x1.14 |
| MS-711-I-Y-X | 1064 | 3x3 | 0.028x0.028 | 0.055x0.055 |
| MS-722-I-Y-A | 1064 | 4x4 | 5.08x3.81 | 15.29x11.45 |
| MS-723-I-Y-A | 1064 | 2x3 | 0.072x0.084 | 0.072x0.17 |
| MS-724-I-Y-A | 1064 | 2x2 | 2.77x2.77 | 2.77x2.77 |
| MS-727-I-Y-N | 1064 | 9x9 | 0.50x0.50 | 4.00x4.00 |
| MS-728-I-Y-N | 1064 | 5x5 | 1.00x1.00 | 4.00x4.00 |
| MS-733-I-Y-A | 1064 | 10x10 | 1.79x1.79 | 16.12x16.12 |
| MS-737-I-Y-A | 1064 | 2x2 | 2.31x2.31 | 2.31x2.31 |
| MS-742-I-Y-A | 1064 | 4x4 | 0.57x0.57 | 1.72x1.72 |
| MS-743-I-Y-X | 1064 | 255x255 | 0.039x0.039 | 10.01x10.01 |
| MS-744-I-Y-A | 1064 | 16x16 | 0.20x0.20 | 3.01x3.01 |
| MS-745-I-Y-A | 1064 | 8x8 | 0.50x0.50 | 3.50x3.50 |
| MS-773-I-Y-A | 1064 | 10x10 | 0.93x0.93 | 8.42x8.42 |
| MS-775-I-Y-A | 1064 | 2x2 | 2.00x2.00 | 2.00x2.00 |
| MS-776-I-Y-A | 1064 | 2x2 | 4.00x4.00 | 4.00x4.00 |
| MS-779-I-Y-A | 1064 | 8x8 | 0.36x0.36 | 2.49x2.49 |
| MS-785-I-Y-A | 1064 | 8 | 0.022 | NaN |
*波长1064nm，其它波长规格请联系我们
| 型号 | 光束数量 | 波长[nm] | 发散角 [deg] | 元件大小 [mm] | 备注 |
| MS-231-I-Y-A | 7 | 1064 | 0.23x0.13 | 25.4 | 六边形 |
| MS-231-I-Y-X | 7 | 1064 | 0.23x0.13 | 25.4 | 六边形 |
| MS-250-I-Y-X | 37 | 1064 | 0.16x0.092 | 25.4 | 六边形 |
| MS-292-I-Y-X | 9x9 | 1064 | 0.061x0.061*** | 27.94 | 边框形 |
| MS-514-I-Y-X | 31x31 | 1064 | 0.17x0.17 | 11 | 圆形 |
| MS-337-I-Y-X | 77 | 1064 | 5.73x5.73*** | 11 | |
| MS-339-I-Y-X | 3 | 1064 | 0.35x0.47 | 25.4 | 三角形 |
| MS-356-I-Y-X | 12 | 1064 | 9.15x9.15*** | 25.4 | 圆形 |
| MS-480-I-Y-X | 3 | 1064 | 0.18x0.21 | 25.4 | 三角形 |
| MS-383-I-Y-X | 76 | 1064 | 0.50x0.50 | 25.4 | 六边形点格 |
| MS-386-I-Y-X | 5 | 1064 | 13.58x13.58 | 25.4 | 方格形 |
| MS-388-I-Y-X | 76 | 1064 | 0.50x0.50 | 11 | 六边形点格 |
| MS-395-I-Y-X | 37 | 1064 | 0.19x0.33 | 15 | 六边形 |
| MS-515-I-Y-X | 32 | 1064 | 5.00x5.00*** | 11 | 圆形 |
| MS-471-I-Y-X | 3 | 1064 | 2.60x3.00 | 20 | 三角形 |
| MS-416-I-Y-X | 3 | 1064 | 0.90x1.04 | 11 | 三角形 |
| MS-434-I-Y-X | 5 | 1064 | 1.00x1.00 | 25.4 | 方格形 |
| MS-423-I-Y-X | 41x41 | 1064 | 18.41x18.41*** | 2.45x2.45 | |
| MS-424-I-Y-X | 61x61 | 1064 | 18.37x18.37*** | 2.45x2.45 | |
| MS-422-I-Y-X | 21x21 | 1064 | 18.38x18.38*** | 2.45x2.45 | |
| MS-464-I-Y-X | 13x13 | 1064 | 0.015x0.015 | 14.1x14.1 | 圆形 |
| MS-465-I-Y-X | 25x25 | 1064 | 0.016x0.016 | 14.1x14.1 | 圆形 |
| MS-405-I-Y-X | 119x119 | 1064 | 18.37x18.37*** | 2.5x2.5 | |
| MS-363-I-Y-X | 101x101 | 1064 | 40.66x40.66*** | 10x10 | |
| MS-503-I-Y-A | 2x2 | 1064 | 4.36x4.36 | 20x20 | 强度 100/50 |
| MS-404-I-Y-X | 81x81 | 1064 | 18.37x18.37*** | 2.5x2.5 | |
| MS-328-I-Y-X | 19x13 | 1064 | 0.85x0.95 | 9.8x9.8 | 十字形 |
*波长1064nm，其它波长规格请联系我们 。
当光束通过光束采样器时，高功率的主光束以“零级”的方式沿着光轴不受干扰地继续传播前进，但光束采样器会在总能量的基础上按一定的比例分离出两个低能量的侧光束，也称为采样光束。这两个采样光束位于主光束的左侧和右侧（-1阶和+1阶），将2个采样光束引导到检测器上，其特征在于它们之间的分离角以及根据客户要求的给定采样功率比。分离角度是采样角度的两倍（图中的α）。
光束采样器的主要作用是实时监测光束的功率水平，而且还可以实时监测其剖面。一般会根据客户的要求，定制光束采样器的采样比例，采样光束角度。
简单来说，光束采样器是指把激光的一部分能量按固定比例采样出来的元件，一般用于大功率激光器，通过测量采样光束的能量来推算和监控总的激光能量，例如CO2激光器。
特点
适用于单模或多模激光输入
高能量阈值/高损伤阈值，适用于大功率激光器
精准地模拟入射激光的光束形状
精确的控制采样比例和输出光束角度
对准无严格要求，对XYZ坐标偏离不敏感
衍射效率高达99%，覆盖紫外到红外的所有激光波段
典型应用
实时监测激光束的功率水平，激光过程监控
激光在线监测/检测
| 型号 | 波长[nm] | 采样角度[°] | 采样能量[％] |
| SA-010-I-Y-A | 1064 | 15.43 | 0.4 |
| SA-011-I-Y-A | 1064 | 15.43 | 1.6 |
| SA-012-I-Y-A | 1064 | 15.43 | 3.8 |
| SA-014-I-Y-A | 1064 | 15.43 | 0.4 |
| SA-020-I-Y-A | 1064 | 1.27 | 1 |
| SA-021-I-Y-A | 1064 | 1 | 1 |
| SA-022-I-Y-A | 1064 | 2.07 | 1.22 |
| SA-204-I-Y-A | 1064 | 2.07 | 0.5 |
| SA-206-I-Y-A | 1064 | 2.07 | 1 |
| SA-207-I-Y-A | 1064 | 10 | 2 |
| SA-208-I-Y-A | 1064 | 5.09 | 2 |
| SA-209-I-Y-A | 1064 | 15.43 | 3.8 |
| SA-211-I-Y-A | 1064 | 20.77 | 1 |
| SA-212-I-Y-A | 1064 | 2.37 | 4 |
| SA-213-I-Y-A | 1064 | 9.21 | 0.5 |
| SA-214-I-Y-A | 1064 | 7.64 | 0.5 |
| SA-215-I-Y-A | 1064 | 5.09 | 0.5 |
| SA-216-I-Y-A | 1064 | 3.81 | 0.5 |
| SA-217-I-Y-A | 1064 | 2.84 | 0.5 |
| SA-218-I-Y-A | 1064 | 1 | 0.5 |
| SA-219-I-Y-A | 1064 | 2.44 | 0.5 |
| SA-220-I-Y-A | 1064 | 10.21 | 0.5 |
*波长1064nm，其它波长规格请联系我们 。
结构光衍射光学元件（DOE）专门设计用于分割或成形单个激光束以覆盖大视场，是将已知图案投影到物体或场景上的常用方法，并且通过测量变形图案， 视觉系统可以计算：深度，移动等物理量。
我们的结构光DOE是由UV级熔融石英或者低成本的材料如玻璃聚合物或注模塑料制成。主要塑料类型包括：聚碳酸酯，PMMA，Zonex和Zoner。
结构光DOE广泛用于的 3D 绘图/传感、形状测量和机器/计算机视觉等。 光图案可以具有不同的形状，纹理和周期。
我们现在提供高角度，高质量，高效率的分束器和光束整形器DOE，适用于从mW到KW范围的低功率和高功率应用。
一般规格
| 可能的多点（点/线生成器）模式 | 随机点，点阵列（1xM），点矩（MxN），多行，网格 |
| 可能的扩散器（均质器）模式 | 圆形，方形，矩形，线，自定义 |
| 波长 | 266 - 2200 nm |
| 全角@ 850 nm | 最高80x80度 |
| 零阶 | 角度相关，可以针对眼睛安全进行优化 |
| 材料 | UV级熔融石英，聚合物在玻璃或塑料上 |
| 尺寸图 | 从2x2mm到150mm直径（方形或圆形） |
我们的标准结构化轻DOE的清单在不断增加，并具有可用于批量生产的新型DOE。
玻璃上熔融石英/聚合物的标准厚度为1.5毫米。
塑料的标准厚度为0.6毫米；所有标准塑料DOE都没有抗反射涂层。
所有尺寸都可以根据客户要求进行调整。
目标DOE：带有“目标”标记的多点DOE是一个用于产生一定数量的点来构建目标。
随机DOE：当点矩阵的50％为潜在斑点且将处于“开”状态时，带有“随机”标记的多斑点DOE具有斑点随机模式，这是由随机算法确定。
标准多模DOE：没有额外标记的多点DOE会显示出斑点的均匀分布。
| 类型 | 波长[nm] | 尺寸[mm] | 全角[°] | 点数 | 效率（％） |
| MS-447-Q-N-X | 532 | 6×8 | 33.3×38.7 | 164 [目标] | 64.3 |
| MS-466-Q-N-X | 532 | 6×8 | 33.3×38.7 | 92 [目标] | 63.4 |
| MS-447-Q-N-X | 532 | 6×8 | 33.3×38.7 | 164 [目标] | 64.3 |
| MS-466-Q-N-X | 532 | 6×8 | 33.3×38.7 | 92 [目标] | 63.4 |
| MS-467-Q-N-X | 532 | 10×10 | 30.77×30.77 | 181×181 随机] | 67 |
| MS-469-850-N-X | 850 | 10×10 | 32×32 | 101×101 随机] | 66.8 |
| MS-470-850-N-A | 850 | 20×20 | 33.02×33.02 | 128×128 [标准MS] | 69.5 |
| MS-509-915-N-X | 915 | 20×20 | 35.91×35.91 | 127×127 [标准MS] | 80 |
| MS-543-905-N-A | 905 | 10×10 | 4.994×4.994 | 12×12 [标准MS] | 82.2 |
| MS-715-940-N-A | 940 | 2.5×2.5 | 60×66 | 9×9 | 63 |
| 类型 | 波长[nm] | 尺寸[mm] | 扩散角[°] | 输出形状 | 效率（％） |
| HM-293-Q-N-A | 532 | 10×10 | 5×5 | 方形 | 67 |
| HM-297-915-N-A | 915 | 20×20 | 0.955×1.91 | 长方形 | 67.7 |
| HM-298-915-N-A | 915 | 20×20 | 0.955×1.91 | 长方形 | 82.2 |
| RD-217-850-N-A | 850 | 10×10 | 25.56 | 圆形 | 67.7 |
| HM-364-940-N-A | 940 | 4×4 | 45×60 | 长方形 | 75 |
| HM-365-940-N-A | 940 | 4×4 | 60×80 | 长方形 | 60 |
| HM-366-940-N-A | 940 | 4×4 | 80×110 | 长方形 | 59 |
如果您对自定义DOE感兴趣，请提供以下数据：
应用说明
波长
光束参数（直径，输入模式，发散角）
DOE尺寸–如果需要一些特定参数
工作距离
一定工作距离上要求的输出形状
特殊需求（高效率，高均质性，增透膜）
样品和批量生产的数量
我们提供二进制相位光栅的衍射光栅。这些是一维达曼光栅的特殊情况，其在一个周期内的占空比为50％。我们的光栅是透射光栅，但可以根据需要提供反射型。
| 周期[um] | 长度/ mm | 周期[um] | 长度/ mm |
| 1.5 | 666.667 | 61 | 16.393 |
| 2 | 500 | 68.125 | 14.679 |
| 2.5 | 400 | 80 | 12.5 |
| 3 | 333.333 | 86 | 11.628 |
| 3.5 | 285.714 | 90.375 | 11.065 |
| 4 | 250 | 115.75 | 8.639 |
| 6 | 166.667 | 127.5 | 7.843 |
| 6.65 | 150.376 | 132.5 | 7.547 |
| 8 | 125 | 180 | 5.556 |
| 11.25 | 88.889 | 225 | 4.444 |
| 12 | 83.333 | 243 | 4.115 |
| 14 | 71.429 | 269.5 | 3.711 |
| 16 | 62.5 | 300 | 3.333 |
| 16.7 | 59.88 | 350 | 2.857 |
| 18 | 55.556 | 415 | 2.41 |
| 19 | 52.632 | 448.85 | 2.228 |
| 21.5 | 46.512 | 450 | 2.222 |
| 22.5 | 44.444 | 478.25 | 2.091 |
| 24 | 41.667 | 532 | 1.88 |
| 25 | 40 | 673.125 | 1.486 |
| 25.75 | 38.835 | 800 | 1.25 |
| 27 | 37.037 | 830 | 1.205 |
| 29.5 | 33.898 | 847.875 | 1.179 |
| 33.25 | 30.075 | 848 | 1.179 |
| 34 | 29.412 | 890 | 1.124 |
| 36 | 27.778 | 1230 | 0.813 |
| 38 | 26.316 | 1598 | 0.626 |
| 39 | 25.641 | 1907 | 0.524 |
| 40 | 25 | 2308 | 0.433 |
| 42 | 23.81 | 2336 | 0.428 |
| 45 | 22.222 | 2640.5 | 0.379 |
| 47 | 21.277 | 2660 | 0.376 |
| 48 | 20.833 | 3167.5 | 0.316 |
| 50 | 20 | 3231 | 0.31 |
| 56 | 17.857 | 3869 | 0.258 |
*除标准光栅外，我们还可以提供定制规格的光栅（占空比，调制深度，周期，反射或透射光栅）。
多焦点透镜(多焦点DOE)是指使一束激光同时产生多个焦点的衍射光学元件，光束在通过衍射光学元件后在激光传播的方向上具有多个能量集中的焦点，满足某些特殊场合的应用。焦点之间的间距近乎相等，一般焦点个数为2-15个不等，间距一般为几十到几百微米，各个焦点的能量也基本一致。
多焦点透镜通常和聚焦镜组成一个光学模组使用，多焦点镜片本身是平面型的DOE，外加的聚焦镜作用是增大焦深（切割深度），使多焦点透镜在传播距离上具有更好的灵活性。
多焦点透镜主要应用于激光深度切割，例如激光玻璃切割、蓝宝石切割、透明薄膜切割等。
值得一提的是焦点的个数和焦点之间的距离我们可以根据客户的需求进行设计，选型时会根据客户不同的切割需求来预先确定。例如对于厚度为1mm、折射率约为1.6的玻璃，我们推荐使用MF-013-I-Y-A和20mm的聚焦镜搭配，同时5个焦点对玻璃进行切割。除了定制灵活之外，我们也拥有几百种多焦点元件和长焦深元件的标准规格，对于任意一个波长，可能都有超过20种的标准规格可供选择，目前比较热销的波长涵盖1064nm,1030nm,1550/800nm和355nm。对于激光切割客户一般性的需求，我们的标准品就可以容易地满足，这样减小了客户的开模费用，使客户的项目开发变得更加方便。
多焦点透镜有两种配置
由平凸透镜组成，具有预定焦距和衍射图案，在其平面侧刻蚀。
为了获得更大的灵活性，可以使用窗口DOE，以便在特定距离处获得焦点，用户在DOE之后添加常规的聚焦透镜。镜头焦距决定工作距离（WD）
多焦点透镜也可用作长焦元件，在诸如激光玻璃切割和激光微加工等应用中有效地增加了聚焦深度。
特点
可定制激光焦点数量、焦点间距、焦深长度，为各种激光深度切割应用提供支持
适用范围广，可配合单模激光或多模激光
损伤阈值高，适用于各类光纤激光器、大功率皮秒激光器、飞秒激光器
多种镜片材料，波长可覆盖193nm to 10.6um波段
高效率，衍射效率最高可达>95%
典型应用
激光深度切割，隐形切割
0.1~1mm玻璃，蓝宝石切割
激光过程监控/监测、显微镜、激光光谱学、激光度量学
科研，各种激光科学应用
| 型号 | 波长[nm] | 焦点数 | 焦点平均间距 [um] |
| BF-005-I-Y-A | 1064 | 2 | 598 |
| BF-006-I-Y-A | 1064 | 2 | 1995 |
| BF-008-I-Y-A | 1064 | 2 | 1071.5 |
| BF-014-I-Y-A | 1064 | 2 | 301 |
| BF-015-I-Y-A | 1064 | 2 | 31 |
| BF-016-I-Y-A | 1064 | 2 | 13.3 |
| BF-017-I-Y-A | 1064 | 2 | 1334.8 |
| BF-018-I-Y-A | 1064 | 2 | 829.4 |
| BF-019-I-Y-A | 1064 | 2 | 452 |
| BF-020-I-Y-A | 1064 | 2 | 1602.6 |
| BF-021-I-Y-A | 1064 | 2 | 5429.9 |
| BF-022-I-Y-A | 1064 | 2 | 95.9 |
| BF-023-I-Y-A | 1064 | 2 | 143.9 |
| BF-024-I-Y-A | 1064 | 2 | 191.8 |
| MF-001-I-Y-A | 1064 | 5 | 451.3 |
| MF-002-I-Y-A | 1064 | 7 | 571.5 |
| MF-003-I-Y-A | 1064 | 9 | 548.2 |
| MF-004-I-Y-A | 1064 | 11 | 1213.2 |
| MF-005-I-Y-A | 1064 | 4 | 1647.1 |
| MF-006-I-Y-A | 1064 | 15 | 8545.1 |
| MF-007-I-Y-A | 1064 | 5 | 586.2 |
| MF-008-I-Y-A | 1064 | 5 | 451.3 |
| MF-009-I-Y-A | 1064 | 6 | 472.7 |
| MF-011-I-Y-A | 1064 | 5 | 1052.6 |
| MF-012-I-Y-A | 1064 | 15 | 1757.8 |
| MF-013-I-Y-A | 1064 | 5 | 833.3 |
| MF-014-I-Y-A | 1064 | 25 | 2874.7 |
| MF-015-I-Y-A | 1064 | 27 | 1608.9 |
| MF-016-I-Y-A | 1064 | 49 | 5839.5 |
| MF-017-I-Y-A | 1064 | 5 | 2887.4 |
| TF-003-I-Y-A | 1064 | 3 | 598 |
| TF-004-I-Y-A | 1064 | 3 | 301 |
| TF-005-I-Y-A | 1064 | 3 | 31 |
| TF-008-I-Y-A | 1064 | 3 | 1071.5 |
| TF-009-I-Y-A | 1064 | 3 | 1995 |
| TF-010-I-Y-A | 1064 | 3 | 1334.8 |
| TF-011-I-Y-A | 1064 | 3 | 829.4 |
| TF-012-I-Y-A | 1064 | 3 | 452 |
| TF-013-I-Y-A | 1064 | 3 | 1602.6 |
| TF-014-I-Y-A | 1064 | 3 | 95.9 |
| TF-015-I-Y-A | 1064 | 3 | 143.9 |
| TF-016-I-Y-A | 1064 | 3 | 191.8 |
*波长1064nm，外部聚焦镜20mm，焦点介质的折射率1.00，其它波长规格请联系我们
长焦深透镜可实现更长的聚焦深度以及更高的横向分辨率（更小的光斑尺寸）。长的焦距深度要求小数值孔径，小的光斑尺寸要求大数值孔径，这两者本来是相互冲突的，但长焦深透镜却能够使光束同时具备这两个特性，因此其十分适合一些行业应用。例如激光钻孔，透明材料的切割（玻璃，蓝宝石等），激光过程监控/监测、显微镜、激光度量学等等。
常规的光学元件（如球面透镜，反射镜等），并不能同时满足这两个特性。而我们的长焦深透镜能够产生类似于“长的圆柱体”的长焦深焦点，焦点具有锐利的边缘和更长的焦深，同时保持激光光斑尺寸非常小。
长焦深透镜的作用是使入射光在焦距附近产生一个能量近乎均匀分布、焦深的长度达几十微米到几毫米的焦点。相比于普通的光束焦点（能量非常集中，长度和宽度都有限），通过长焦深透镜可把光束焦点拉长为原来的几十倍至上百倍，同时宽度基本保持不变。能量均匀的长焦深光斑特别适合对材料进行深度切割。
长焦深透镜和多焦点元件互为补充，与多焦点产品相比，长焦产品的优势在于它可以沿自由度产生连续的强度分布，并且不会受到相邻焦点之间能量较低的区域的影响，在激光材料加工等领域有重要应用。如果用1064nm的长焦深DOE切割厚度2mm、折射率1.5的玻璃，可以选用EF-004-I-Y-A配合25mm的聚焦镜。这种情况下，EF-004-I-Y-A的焦深长度正好约为2mm，满足切割要求，并且具有很好的切割效果，表面平整度高、切割速度快。最近1030nm的长焦深切割应用也越来越多，例如EF-003-J-Y-A，EF-010/015/016/026-J-Y-A。
特点
高效率，高衍射效率，>95%
焦深可定制，可指定焦点长度
高能量阈值/高损伤阈值，适用于大功率激光器
聚焦光斑尺寸很小，接近衍射极限
可选择是否镀增透膜
覆盖紫外到红外的所有激光波段，193nm to 10.6um
典型应用
激光材料加工，激光切割很厚的材料，深度激光切割
激光打孔，厚基板激光钻孔
显微镜，激光显微镜
| 型号 | 波长[nm] | 焦点深度[um] | 光束直径[mm] |
| EF-001-I-Y-A | 1064 | 483 | 13 |
| EF-002-I-Y-A | 1064 | 270 | 4 |
| EF-003-I-Y-A | 1064 | 444 | 12 |
| EF-006-I-Y-A | 1064 | 93 | 7 |
| EF-007-I-Y-A | 1064 | 53 | 9 |
| EF-008-I-Y-A | 1064 | 120 | 6 |
| EF-009-I-Y-A | 1064 | 68 | 8 |
| EF-010-I-Y-A | 1064 | 43 | 10 |
| EF-011-I-Y-A | 1064 | 949 | 2 |
| EF-014-I-Y-A | 1064 | 454 | 3 |
| EF-015-I-Y-A | 1064 | 11311-485 ** | 1-15 |
| EF-016-I-Y-A | 1064 | 25982-1068 ** | 1-15 |
| EF-017-I-Y-A | 1064 | 18877-786 ** | 1-15 |
| EF-019-I-Y-A | 1064 | 376-79 ** | 4-15 |
| EF-020-I-Y-A | 1064 | 9680-3188 ** | 1-15 |
| EF-021-I-Y-A | 1064 | 9590-1520 ** | 1-15 |
| EF-022-I-Y-A | 1064 | 8798-1167 ** | 1-15 |
| EF-023-I-Y-A | 1064 | 602-233 ** | 3-7 |
| EF-024-I-Y-A | 1064 | 1405-148 ** | 2-15 |
| EF-025-I-Y-A | 1064 | 1803-465 ** | 2-7 |
| EF-026-I-Y-A | 1064 | 859-332 ** | 3-7 |
| EF-027-I-Y-A | 1064 | 2573-663 ** | 2-7 |
| EF-028-I-Y-A | 1064 | 1405-148 ** | 2-15 |
*波长1064nm，外部聚焦镜25mm，焦点介质的折射率1.00，其它波长规格请联系我们
具有超短IR脉冲的激光玻璃切割近来正在发展成为高通量玻璃加工的关键技术 。使用这种技术切割厚玻璃（> 500um）面临着独特的挑战，因为激光能量既需要聚焦在一个狭窄的点上，又要在玻璃深度上均匀分布。我们最近推出了成丝切割模块来满足对完整解决方案 和最佳性能感兴趣的客户的玻璃切割的需求。
成丝切割模块是一种衍射光学模组。其主要应用于玻璃成丝切割。它最大的特点是能将入射激光沿整个焦深范围的束腰尺寸整形成仅1.8um。同时，聚焦点尺寸相当于0.35个物镜的孔径光阑。因为成丝切割模块在沿光轴方向能够在空气中输出1mm长度的光斑的能量均匀分布的激光，所以成丝切割模块是非常适合用于切割厚玻璃一款产品。
成丝切割模块是一款革命性的激光玻璃切割产品，其具有极小的光斑、高度的均匀性和93%的能量利用率，能够轻松用于0~2.5mm之间各种厚度的玻璃切割。现对于多焦点和长焦深技术，其光斑尺寸和能量均匀性都实现的极大的改善，秒杀原有的多焦点透镜和长焦深透镜。而和锥镜的贝塞尔光束相比，成丝切割模块具有更好的能量均匀性，对应更高的切面质量，更小的切口粗糙度。
传统的玻璃切割技术是利用金刚石在玻璃的表面上划出微凹槽，在外力的作用下实现玻璃的切断。然而，这种技术已经不能满足信息显示技术推动下产生的新型玻璃。由于其需要更高精度的切割，所以特别需要利用激光技术来切割。玻璃激光切割是一项容易操控的非接触式且低污染技术，其优点在于在高速切割下能保证边缘整齐、垂直性佳和内损伤低。目前脆性材料切割用到的主要激光波长为1064nm和1030nm。
成丝切割是一种目前玻璃切割中较流行的工艺，激光光源上一般选择1064nm或1030nm的超短脉冲（USP）激光器，可用于切割各种各样的玻璃基板，包括用于智能手机显示器的软性硼硅酸盐以及钢化玻璃等。“成丝”就是把激光束变成一个在焦深方向上能量均匀分布的“刀”，这把刀其实就是一个激光细丝。成丝切割的优势在于切割的边缘质量好，切割速度快达2000毫米/秒，无需后期处理。
上图为成丝切割模块输出激光在Z轴上的能量分布图与标准贝塞尔光斑（红色）的光线能量分布图仿真的对比，可以看到成丝切割模块的能量都有效地分布在切割区域内，而普通贝塞尔光束的能量分布不均匀，焦深过长，低于切割阈值部分的能量不能被有效应用。
模拟成丝切割模块在空气中的光斑分布，其在Z轴上的能量分部是非常均匀的，输出深度1mm左右的均匀线激光。右图是在Z轴方向上其能量轮廓图，其充分反映了在Z轴上能量是如此的均匀，优于长焦深、多焦点的衍射光学元件和普通锥镜产生的贝塞尔光束。
特点
单脉冲切割全深度玻璃
单个模块就提供了完整的光学解决方案
光斑尺寸<2um，对应非常低的像差水平
易于集成到现有的光学机械中。
工作温度从-40℃~150℃
| 型号 | ZT Module-001-I/J | ZT Module-004-I/J | ZT Module-005-I/J | ZT Module-006-I/J |
| 波长 | 1030nm, 1064nm, 其它可根据要求 | |||
| 所需激光输入 | 单模 M2<1.3 | |||
| 输入光束直径 | 6mm (+-10% ) | |||
| 空气中的焦深 | ~1mm | ~0.5mm | ~0.75mm | ~1.5mm |
| 束腰直径 | 1.8um | |||
| 工作距离 | 7.4mm | |||
| 尺寸 | 直径30.5mm*，长度106mm | |||
| 安装螺纹 | 外径SM1和SM05 | |||
| 光学元件材质 | 熔融石英 | |||
| 效率 | >93% | >91% | ||
*焦点深度可以根据客户需求定制。
衍射多焦点透镜广泛用于玻璃切割应用。在此过程中，沿切割路径形成了多个焦点，从而提高其速度和准确性。为了获得最佳性能，相邻焦点之间的需要有较小分隔间距和高功率密度。通常使用大孔径物镜来实现该要求。但是，大多数现成的大功率物镜无法满足应用程序要求，从而导致性能下降。
为了解决这个问题，我们开发了与多焦点镜头配合使用的，针对玻璃切割应用的定制化聚焦模块。我们的多焦点模块（MF模块）可在所有焦点上保持衍射极限的光斑尺寸。
多焦点模块的优势
完整的解决方案–无需从单独的供应商那里购买组件。
性能增强–像差极低，衍射极限光斑尺寸。
接受较大的输入光束直径（15mm或更大），从而得到较小的光斑。
根据客户的参数量身定制。
模块紧凑。
获得更准确的结果并加快处理进程。
| 焦距 | 20mm |
| 通光孔径 | 20mm |
| NA孔径 | 0.45 |
| 聚焦表现 | 衍射极限 |
| 工作波长范围 | 700-1100nm |
| 焦点功能 | 任意 多焦点 / 长焦距 |
| 尺寸图 | 直径30mm，长度25mm |
与多焦点产品相比，扩展焦点的优势在于，它可以沿自由度产生连续的强度分布，并且不会受到相邻焦点之间能量较低的区域的影响。
衍射多焦点（MF）使您可以同时将激光束聚焦在沿传播轴的多个焦点上。该元件适用于单模和多模激光系统，并产生聚焦在许多焦距上的输出光束，这些焦距在设计过程中根据您的要求确定。
双波长聚焦镜是一种将不同波长的两个入射光聚焦成同一个焦点的衍射光学元件，可以为同时使用两种激光波长的场合供应有效支持。比如CO2激光和He-Ne激光，CO2激光和He-Ne激光衍射元件。
双波长聚焦镜能将CO2激光焦点和可见光光束聚焦组合成一个焦点，同时还能矫正CO2激光器和其可见光光束之间的色差。一般选型定制时会根据客户的应用，确定两个波长的焦距。
此外，我们还提供带双波长聚焦镜的衍射F-Theta镜，用于医疗检测和扫描系统。这个衍射F-Theta镜头的优点在于提供焦点偏移和场矫正的同时，无需将双波长聚焦镜放置在扫描仪内，方便实用。带双波长聚焦镜的衍射F-Theta镜头的型号会用FT表示（如型号表里的FT-001-AP-Y-A）
操作原理
同时使用多个波长的激光系统存在色差。 与较长的波长相比，较短的波长将聚焦在较短的距离上。 双波长入射光束的色差的简单情况如图下图所示。
使用DOE可以校正彼此相距很远的两个波长的色差，因此两个工作波长将具有相同的焦距。 通常，衍射图样会通过将短波长的焦点扩展到较长波长的焦点位置而仅影响较短波长。
双波长聚焦镜三个主要应用
操作原理非常简单。 对于准直的双波长输入光束（单模或多模），两个输出光束聚焦在固定的单焦距上。 焦距是在DOE的设计过程中预先确定的，并且基于较长的波长焦距。 这种配置主要是在将高功率红外激光束（通常为CO2激光束）和可见光瞄准束组合后用于色差校正。
相互靠近的两个或更多个波长的色差校正。在这里，衍射图案将影响所有工作波长。特殊设计的衍射图样将所有波长组合到同一焦点。
控制彼此靠近的两个或更多个波长的色差。此应用过程允许根据要求更改每个波长的焦距，以实现它们之间的固定距离（请参见下面的图）。
特点
高效率，高衍射效率
小尺寸，结构紧凑
高能量阈值/高损伤阈值，适用于大功率激光器
材质为纯的ZnSe
可选择是否镀增透膜
典型应用
生物医疗，外科手术激光系统
工业CO2激光系统
| 型号 | 波长[nm] | 入射光斑[mm] | 工作距离[mm] | 元件直径[mm] | 材料 | 镀膜 |
| DW-201-AP-Y-A | 10600, 633 | 4-8.8 | 123.7 | 15 | ZnSe | V减反膜 |
| DW-202-AP-Y-A | 10600, 633 | 4-12 | 20 | 19 | ZnSe | V减反膜 |
| DW-208-AP-Y-A | 10600, 633 | 4-13.3 | 100 | 38.1 | ZnSe | V减反膜 |
| FT-001-AP-Y-A | 10600, 633 | 4-13 | 31.67 | 25.4 | ZnSe | V减反膜 |
上一个产品
下一个产品
