我们声光调制器覆盖从紫外到中红外波段波长。产品具有调制带宽范围大、上升时间短、损伤阈值高、消光比高(可高达60dB)等优势。针对一些特定的科研和工业应用领域,内部集成有射频驱动电路的声光调制器使系统集成更加便利、系统结构更加紧凑。如果您需要快速重复频率或大孔径尺寸,我们的声光调制器针对低散射和高激光损伤阈值进行了优化,可在各种应用中可靠运行。
我们一站式供应各种类型的AOM,古奇AOM,声光调制器,自由空间声光调制器,声光调制器aom,AOM声光调制器,光纤调制器,声光空间调制器,可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务,欢迎联系我们的产品经理!
声光调制器AOM允许以远远超过机械快门(甚至高达70 MHz)的速率控制和调制光强度。我们的声光调制器针对低散射和高激光损伤阈值进行了优化。为了确定最佳的声光调制器和RF驱动器解决方案,需要了解应用的上升时间,调制速率,光束直径和光功率处理需求。
选择声光调制器的最重要因素是所需的速度。这会影响要使用的材料、调制器设计和射频驱动器的选择。声光调制器的速度由上升时间来描述,它决定了调制器对所应用的射频驱动器做出响应速度并限制调制速率。上升时间与声波穿过光束所需的时间成正比,因此受调制器内光束直径的影响。
调制器在速度方面分为两大类。非常快的调制器可以提供高达200MHz的调制频率,并且可以具有低至4ns的上升时间。输入光束必须非常紧密地聚焦到调制器中才能达到该速度。较低频率的调制器没有此限制,但是可以接受更大的输入光束。它们的上升时间通常是相对于输入光束直径指定的,以ns/mm为单位。如果您需要快速重复频率或大孔径尺寸,我们的声光调制器针对低散射和高激光损伤阈值进行了优化,可在各种应用中可靠运行。

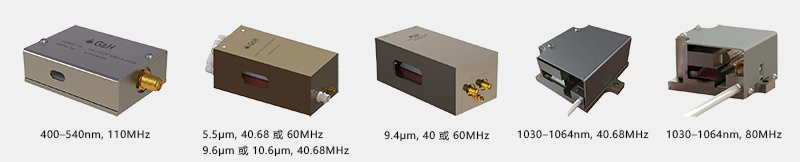

型号 | 波长 | 工作频率 | 通光孔径 | 上升/下降时间 | 光学材料 | 推荐驱动器 |
I-M0XX-XC11B76-P5-GH105 | 5.5µm | 40.68MHz,60MHz | 9.6mm | 120ns/mm | 锗 | HP041-125ADG-A10 HP040-060-150ADG-A10-2X |
I-M050-10C11V41-P3-GH75 | 9.4µm | 40MHz,60MHz | 9.6mm | 120ns/mm | 锗 | HP040-060-150ADG-A10-2X |
I-M041-XXC11XXX-P5-GH77 | 9.4µm, 10.6µm | 40.68MHz | ≤11.6mm | 120ns/mm | 锗 | HP041-125ADG-A10 |
AOMO 3080-120 | 440–850nm | 80MHz | 1.0mm | 34ns | TeO2 | 97-02910-xx |
AOMO 3080-125 | 415–900nm | 80MHz | 2.0mm | 25ns | TeO2 | 97-02910-xx 3307系列 |
AOMO 3080-122 | 780–850nm | 80MHz | 2.5x1mm | 25ns | TeO2 | 97-02910-xx |
AOMO 3100-125 | 440–850nm | 100MHz | 1.5mm | 160ns | TeO2 | 97-02910-xx 3307系列 |
AOMO 3110-197 | 1047–1060nm | 110MHz | 2.5x1.25mm | 18ns | TeO2 | 97-02910-xx |
AOMO 3110-120 | 440–850nm | 110MHz | 0.6mm | 18ns | TeO2 | 97-02910-xx |
AOMO 3110-121 | 442–488nm | 110MHz | 2.5x0.6mm | 18ns | TeO2 | 97-02910-xx |
AOMO 3200-1113 | 1047–1060nm | 200MHz | 0.1mm | 10ns | TeO2 | 97-02910-xx |
AOMO 3200-121 | 515–633nm | 200MHz | 0.32mm | 18ns | TeO2 | 97-02910-xx |
AOMO 3200-120 | 442–448nm | 200MHz | 0.45mm | 13ns | TeO2 | 97-02910-xx |
AOMO 3200-124 | 780–850nm | 200MHz | 0.32mm | 10ns | TeO2 | 97-02910-xx |
AOMO 3200-125 | 470–690nm | 200MHz | 2.5x1.5mm | 160ns | TeO2 | 97-02910-xx 3307系列 |
AOMO 3200-1220 | 257nm | 200MHz | 2.5x0.25mm | 10ns | 石英晶体 | 97-02910-xx |
I-M110-2C10B6-3-GH26 | 400–540nm | 110MHz | 2.0mm | 113ns/mm | 石英晶体 | A35xxx-S-1/50-p4k7u |
I-M041-2.5C10G-4-GH50 | 1030–1064nm | 40.68MHz | 2.5mm | 113ns/mm | 石英晶体 | 紧凑型低功耗AOM和声光Q开关电源 |
I-M080-2C10G-4-AM3 | 1030–1064nm | 80MHz | 2.0mm | 113ns/mm | 石英晶体 | 紧凑型低功耗AOM和声光Q开关电源 |
我们的AOM波长范围从紫外到长波红外区域,覆盖的频率范围从几MHz到3.5GHz。用于控制激光束强度、频率调制、频移、控制脉冲、切换时间等,提供风冷和水冷外壳,适用于低光功率和高光功率应用。另外,我们还提供各种在实验室外壳或OEM版本中支持的射频驱动器。其中包括固定或可变频率射频驱动器以及PC控制的高性能射频频率合成器。射频驱动器提供模拟幅度调制、TTL或两者的组合,具体取决于应用要求。
主要特点
紧凑的集成设计
宽光谱波长范围
低射频功耗
切换速度快
高带宽
高衍射效率
良好的温度稳定性
主要应用
TTL/数字幅度调制
模拟调幅
照片处理
激光显示器
微加工
脉冲拾取
OEM 设计
型号 | 光谱范围(nm) | 上升时间(ns) | 有效孔径(mm) | 调制带宽(MHz) | 衍射效率(%)* | 射频驱动器推荐 |
TEM-85-2 | 380-1600 | 280 | 2 | 2 | 80 | FFA-XX-B1-FY,FFA-XX-B2-FY |
TEM-85-10 | 380-1600 | 55 | 1 | 10 | 80 | FFA-XX-B1-FY,FFA-XX-B2-FY |
TEM-110-25 | 380-1600 | 22 | 0.5 | 25 | 80 | FFA-XX-B1-FY,FFA-XX-B2-FY |
TEM-200-50 | 380-1600 | 10 | 0.3 | 50 | 70 | FFA-XX-B1-FY,FFA-XX-B2-FY |
TEM-400-100 | 380-1600 | 5.5 | 0.075 | 100 | 50 | FFA-XX-B1-FY,FFA-XX-B2-FY |
TEM-800-200 | 380-1600 | 3 | 0.05 | 200 | 35 | FFA-XX-B1-FY,FFA-XX-B2-FY |
AMM-27-2 | 1000-2500 | 300 | 1 | 1.8 | >80 | FFA-XX-B1-FY,FFA-XX-B2-FY |
AMM-80-4 | 1000-2500 | 160 | 1 | 4 | >80 | FFA-XX-B1-FY,FFA-XX-B2-FY |
AMM-100-8 | 1000-2500 | 68 | 0.3 | 8 | >80 | FFA-XX-B1-FY,FFA-XX-B2-FY |
FQM-80-2 | 200-1300 | 195 | 1.6 | 2.8 | 70 | FFA-XX-B1-FY,FFA-XX-B2-FY |
FQM-80-20 | 200-1300 | 30 | 1 | 18 | 70 | FFA-XX-B1-FY,FFA-XX-B2-FY |
FQM-200-40 | 200-1300 | 14 | 0.3 | 14 | 70 | FFA-XX-B1-FY,FFA-XX-B2-FY |
GEM-40-4 | 2000-11000 | 125 | 1.5 | 5 | 70 | FFA-XX-B1-FY,FFA-XX-B2-FY |
GPM-200-50 | 600-1600 | 11 | 0.3 | 50 | >75 | FFA-XX-B1-FY,FFA-XX-B2-FY |
GPM-400-100 | 600-1600 | 5.1 | 0.1 | 108 | >65 | FFA-XX-B1-FY,FFA-XX-B2-FY |
GPM-800-200 | 600-1600 | 2.6 | 0.05 | 217 | >40 | FFA-XX-B1-FY,FFA-XX-B2-FY |
GPM-1600-400 | 600-1600 | 1.4 | 0.025 | 400 | >25 | FFA-XX-B1-FY,FFA-XX-B2-FY |
IPM-200-26 | 1000-1600 | 21 | 0.3 | 26 | 60 | FFA-XX-B1-FY,FFA-XX-B2-FY |
IPM-400-100 | 1000-1600 | 5 | 0.075 | 100 | 50 | FFA-XX-B1-FY,FFA-XX-B2-FY |
* 衍射效率可能因工作波长而异。上面显示的是我们标准的自由空间声光调制器,此外,还可以使用其他波长、频率或配置。
