声光可调滤波器 AOTF

时间:2020-05-19 类别:声光器件和电光器件 关注:6531

专为从紫外到中红外的波长区域而设计,分辨率带宽小于1nm,用于从宽带或多线激光源中快速动态地选择特定波长

声光可调谐滤波器(AOTF)用于快速、动态地选择一个特定波长宽带或多行激光源。应用射频频率不同,传输波长的变化,“优化”光束的波长或图像在几十微秒或更少。广泛应用于共聚焦显微镜,荧光成像,高光谱成像,成像光谱,激光波长调谐,在线过程控制和光谱等。

我们一站式供应各种类型的声光滤波器,可调谐滤波器,声光可调谐滤波器,可调光滤波器,可调谐光滤波器,AOTF,可调谐带通滤波器,自由空间声光可调滤波器,光纤耦合声光可调滤波器,可调谐光学滤波器,电调谐滤波器,可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务,欢迎联系我们的产品经理!

微信扫一扫,即刻联系
产品经理:罗经理
手机:18162698939
座机:027-51858939

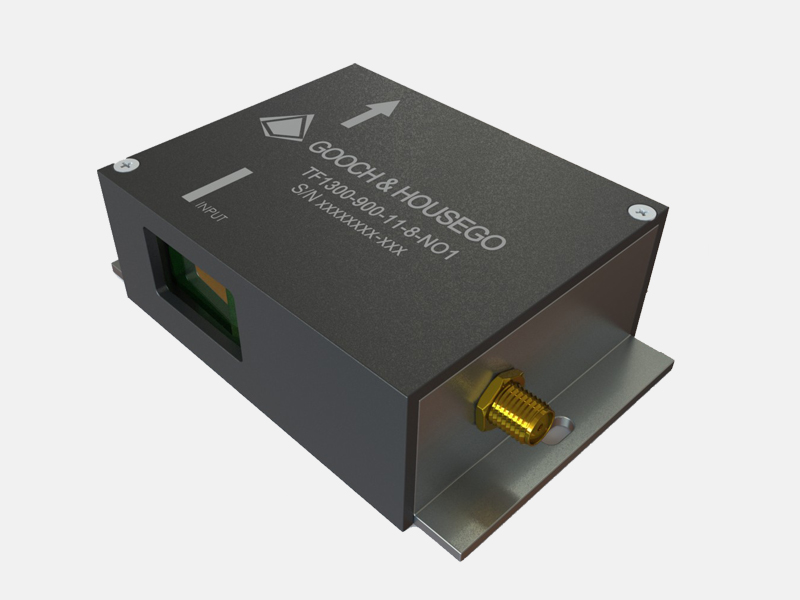

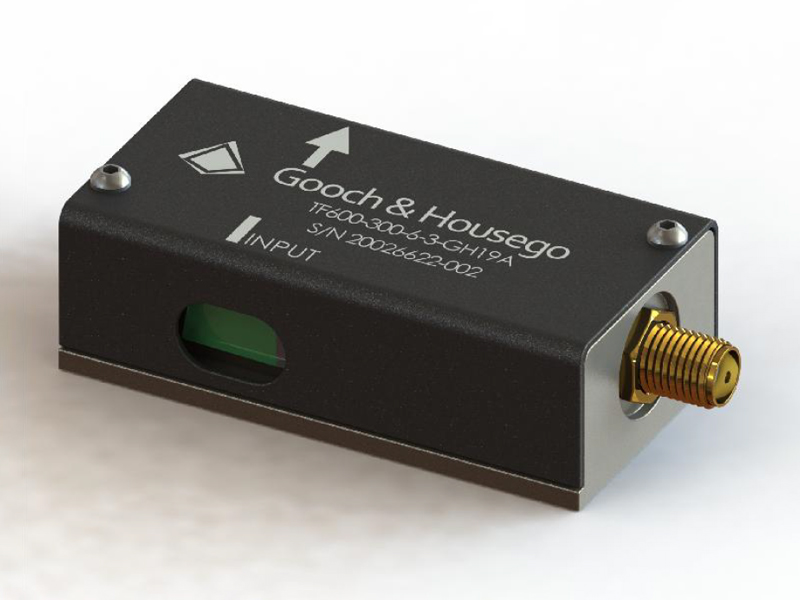

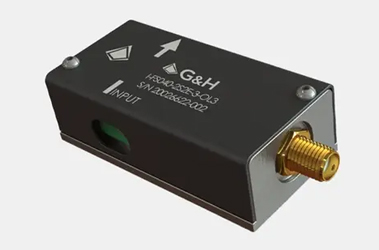

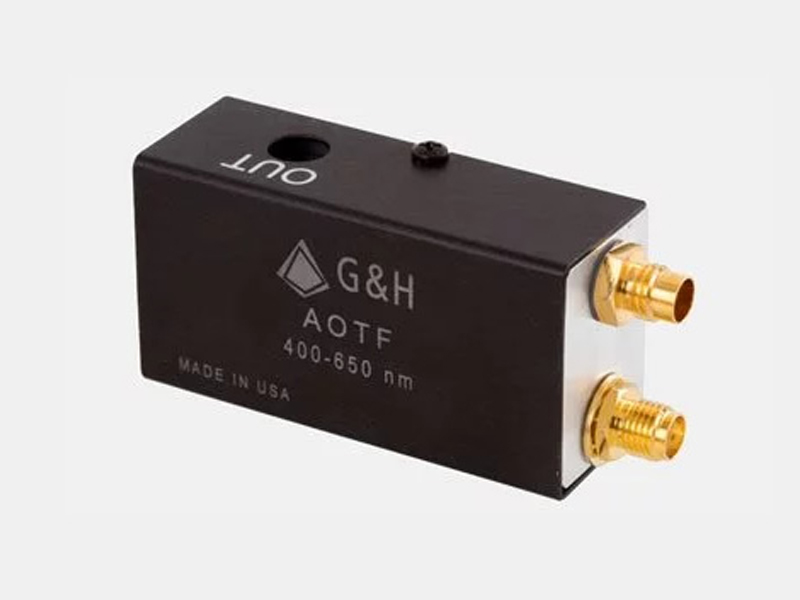

G&H 声光可调滤波器

自由空间可调滤波器

声光可调谐滤波器(AOTF)是一种固态、可电子寻址的随机存取光通带滤波器。它可用于从宽带或多线激光源中快速动态地选取特定波长。当超声波束和光束满足特定的匹配条件时,就会发生衍射。因此,可以通过电子方式控制关键滤波器参数,例如波长、调制深度和均匀带宽,从而提供快速(通常为μs)的动态随机接入光滤波。

声光滤波器通常用二氧化碲制造,工作在可见光到近/中红外光范围。可调谐声光滤波器从入射光选择和通过单一波长或非连续的多个波长,通过简单地调整驱动频率来确定通过波带的中心波长。我们的声光可调谐滤波器专为从紫外到中红外的波长区域而设计,分辨率带宽小于1nm。产品系列包括用于照明或波长选择以及多光谱或高光谱成像的特定应用解决方案。典型应用领域包括生物医学(如共焦显微、多谱成像)、科学研究(如波谱学)和工业(如过程控制)等。为了获得最佳性能,我们建议使用匹配的射频驱动器,包括最新的数字频率合成器 (DFS) 驱动器技术和随机访问波长控制。此外,我们还可根据要求提供大孔径成像滤波、边带抑制和光纤耦合声光可调谐滤波器。

型号 波长 有效孔径 带宽 射频功率 射频频率 材料
AOTF 2837-31 351–430nm 2.5mm 1.0nm 最大1W 92-132MHz TeO2
AOTF 3151-01 400–650nm 2.5mm 2.5nm 最大2W 55-100MHz TeO2
TF525-250-6-3-GH19A 400–650nm 3.0mm 3.0nm <200mW/通道 55–110MHz TeO2
AOTF 2838-01 400–670nm 2.5mm 1.3nm 最大1W 80-152MHz TeO2
AOTF 2885-02 400–670nm 2.5mm 2.0nm 最大1W 80-152MHz TeO2
AOTF 2885-04 450–670nm 2.5mm 4.0nm 最大3W 80-152MHz TeO2
AOTF 2986-01 640-1100nm 2.5mm 5.0nm 最大2W 48-86MHz TeO2
TF950-500-1-2-GH96 700–1200nm 2.0mm 0.6nm - - TeO2
AOTF 2996-01 1100–2000nm 2.5mm 12.0nm 最大2W 25-50MHz TeO2

Brimrose声光可调滤波器

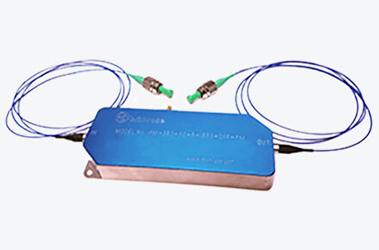

Brimrose动态可调谐带通滤波器

动态可调谐带通滤波器可调整100-200nm范围内窄带光的中心波长。它提供约1.5nm的超高分辨率和单波长或同时多波长选择。它能够通过改变频率和射频功率来精确快速地调整衍射/过滤光的波长和强度。我们提供自由空间和光纤耦合滤波器,广泛用于众多光学系统和应用中,特别是在工业或过程控制近红外 (NIR) 光谱应用中。

动态可调谐带通滤波器

主要特征

  • 紧凑的尺寸
  • 无O形圈
  • 低插入损耗
  • 低功耗
  • 窄带宽
  • 出色的调谐分辨率
  • 非常紧密的密封
  • 广泛的调音范围
  • SM、SM/PM、MM 光纤耦合选项
  • 可提供定制配置
  • 非常适合实时近红外光谱分析

主要应用

  • 密集波分复用传输系统
  • 实验室测试和测量系统——调整宽带光源(白光源或 LED)的中心波长
  • 其他 OEM 应用
型号 波长范围(nm) 光谱分辨率(nm) 射频频率(MHz) 插入损耗(dB) 射频驱动器推荐
TEAF-0.40-0.60-2FP 400-600 1-5 59-100 3-5 VFI-XX-YY-SPS-A-C3,VFI-XX-YY-SPF-A-C3
TEAF-0.45-0.7-S-2FP 450-700 3-9 100-180 3-5 VFI-XX-YY-SPS-A-C3,VFI-XX-YY-SPF-A-C3
TEAF-0.9-1.2-UH-2FP 900-1200 1 130-160 4-5 VFI-XX-YY-SPS-A-C3,VFI-XX-YY-SPF-A-C3
TEAF-1.2-1.7-UH/EH-2FP 1200-1700 1.0-2.5 80-120 ~5 VFI-XX-YY-SPS-A-C3,VFI-XX-YY-SPF-A-C3
TEAF-1.5-1.65-UH/EH-2FP 1500-1650 1.5-2.5 80-100 ~5 VFI-XX-YY-SPS-A-C3,VFI-XX-YY-SPF-A-C3
TEAF-1.1-2.1-S-2FP 1100-2100 4.0-15.0 50-100 5-7 VFI-XX-YY-SPS-A-C3,VFI-XX-YY-SPF-A-C3

可提供光纤耦合声光可调谐滤波器选项。可定制其他波长和光纤连接器。

光纤类型:单模 (SM) 光纤、单模保偏 (SM/PM) 光纤和多模 (MM) 光纤,可选项:S代表标准分辨率,H 代表高分辨率,EH代表超高分辨率,UH代表超高分辨率。

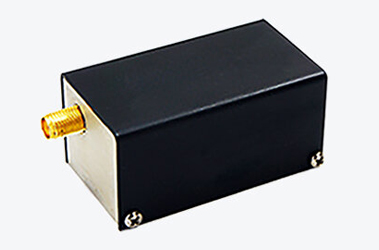

自由空间声光可调滤波器

我们的声光可调谐滤波器 (AOTF) 是一种没有移动部件的固态声光器件,它能够通过改变射频功率来精确快速地调整衍射/过滤光的波长和强度。广泛用于众多光学系统和应用中,如可调谐透射滤波器,特别是在工业或过程控制近红外 (NIR) 光谱应用中。另外,我们提供定制声光可调谐滤波器。

动态可调谐带通滤波器

主要特点

  • 坚固耐用,全固化设计
  • 内部无任何可移动部件 — 对振动不敏感
  • 同时使用多条激光线
  • 宽光谱波长范围
  • 切换速度快
  • 对入角度的灵敏度低
  • 高光通量
  • 每次测量之间的自动校准
  • 可提供定制配置
  • 非常适合实时近红外光谱分析

主要应用

  • 应用科学:分光光度法单色,萤光分析,传输,激光显示
  • 工业领域:在线过程控制
  • 生物医学:共焦显微镜,偏振高光谱成像(AOTF插入到图像系统中),其他OEM应用
型号 光谱范围(nm) 驱动频率(MHz) 光学孔径(mm) 光谱分辨率(nm) 允许角度(°) 衍射效率(%) 射频驱动器推荐
QZAF-.20-.40 200-400 90-250 2.0x10.0 1.2-7.0 4.4-7.2 20-30 VFI-XX-YY-SPS-A-C3,VFI-XX-YY-SPF-A-C3
TEAF_-.36-.52_ 360-520 100-190 5.0x5.0
可用的标准光学
孔径包括:
3.0x3.0
5.0x5.0
7.0x7.0
10.0x10.0
可以根据要求定制其它通光口径
S H S H 70 VFI-XX-YY-SPS-A-C3,VFI-XX-YY-SPF-A-C3
0.8-4.0 0.5-2.2 4.18-4.36 2.85-3.4
TEAF_-.40-.65_ 400-650 220-110 1.0-5.1 0.5-2.5 4.8-6.2 3.4-4.4 70-90 VFI-XX-YY-SPS-A-C3,VFI-XX-YY-SPF-A-C3
TEAF_-.45-.70_ 450-700 180-100 1.7-6.2 0.8-3.2 5.2-6.5 3.6-5.0 70-90 VFI-XX-YY-SPS-A-C3,VFI-XX-YY-SPF-A-C3
TEAF_-.55-1.0_ 550-1000 155-70 1.5-8.3 0.9-5.0 4.3-5.9 3.2-4.5 70-90 VFI-XX-YY-SPS-A-C3,VFI-XX-YY-SPF-A-C3
TEAF_-.40-1.0-2CH* 400-1000 220-70 1.2-8.3 0.7-5.0 3.8-5.9 2.8-4.6 50-60 VFI-XX-YY-SPS-A-C3,VFI-XX-YY-SPF-A-C3
TEAF_-.80-1.6_ 800-1600 130-60 S H EH S H 70-90 VFI-XX-YY-SPS-A-C3,VFI-XX-YY-SPF-A-C3
4-10 3-8 2-6 5.39-5.71 4.96-7.2
TEAF_-1.2-2.0_ 1200-2000 90-50 6-16 6-12 4-9 6.78-8.56 5.3-7.5 25-35 VFI-XX-YY-SPS-A-C3,VFI-XX-YY-SPF-A-C3
TEAF_-1.5-3.0_ 1500-3000 68-34 9-37 8-29 6-22 7.4-9.26 6.6-7.95 30 VFI-XX-YY-SPS-A-C3,VFI-XX-YY-SPF-A-C3
TEAF_-2.4-4.5_ 2400-4500 40-20 25-83 18-65 14-48 8.43-11.38 7.3-9.72 40 VFI-XX-YY-SPS-A-C3,VFI-XX-YY-SPF-A-C3
TEAF_-0.8-1.6-UH 800-1600 190-90 S H S H 60 VFI-XX-YY-SPS-A-C3,VFI-XX-YY-SPF-A-C3
2-6 2.0-4.5 9.9-15.2 8.65-13.3
TEAF_-1.2-1.7-UH 1200-1700 120-80 5-7 3.0-5.0 11.9-14.68 9.47-12.88 50 VFI-XX-YY-SPS-A-C3,VFI-XX-YY-SPF-A-C3
TEAF_-1.5-2.4-UH 1500-2400 90-55 6-14 4.5-11.0 13.4-16.95 11.9-15.2 40 VFI-XX-YY-SPS-A-C3,VFI-XX-YY-SPF-A-C3
TEAF_-2.4-3.2-UH 2400-3200 55-40 14-25 11.0-17.0 16.95-19.8 15.2-17.29 35 VFI-XX-YY-SPS-A-C3,VFI-XX-YY-SPF-A-C3
TEAF_-3.2-4.5-UH 3200-4500 45-30 24-48 17.5-37.0 19.8-23.44 17.29-20.9 30 VFI-XX-YY-SPS-A-C3,VFI-XX-YY-SPF-A-C3

* 提供低分辨率或标准分辨率。

我们的声光可调谐滤波器技术使用的是TeO2晶体,在近红外区域以所谓的非共线方式运行,声波和光波在晶体中以完全不同的角度传播。材料TE代表TeO2 (350-5000 nm), QZ代表SiO2,可选项为S代表标准分辨率,H代表高分辨率,EH代表超高分辨率,UH代表超高分辨率。
