HVSW-04是一款专为皮秒/飞秒激光系统设计的高性能普克尔盒驱动器。该设备采用全桥MOSFET技术，可输出高达4kV的双极高压脉冲，重复频率最高达4MHz。提供标准4kV和高重频2kV两种版本，支持固定脉宽(15-20ns)和可调脉宽(100-2000ns)两种工作模式，可选宽范围调节(WR)和固定极性(FX)功能。具备脉冲过载保护和过热保护，通过水冷散热确保稳定运行，广泛应用于脉冲挑选、腔体倒空和再生放大器控制等精密激光调控领域。
我们一站式供应各种类型的电光Q开关电源，电光Q驱动电源，普克尔盒电源，普克尔高压电源，电光Q驱，电光开关电源，电光Q开关驱动器，普克尔盒驱动电源，可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务，欢迎联系我们！

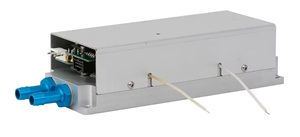

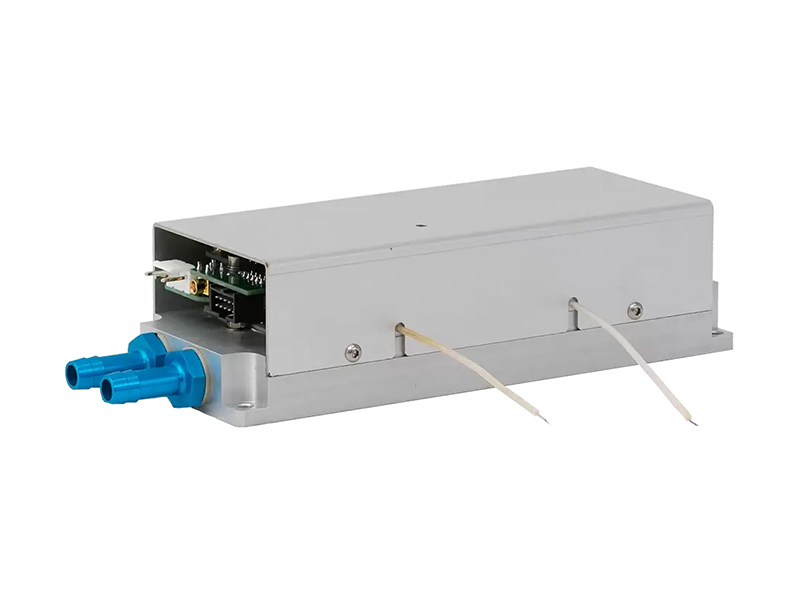

HVSW-04 是一款专用于皮秒和飞秒激光器的高电压高重复频率普克尔盒驱动器。该设备采用全桥架构，融合了两个基于 MOSFET 技术的快速驱动器模块，主要应用于从脉冲序列中提取单个脉冲。
脉冲挑选
腔体倒空
再生放大器控制
输出电压高达 4.0 kV
重复频率高达 4 MHz（1.4 kV 电压条件下）
重复频率高达 1 MHz（3.2 kV 电压条件下）
上升/下降时间 5-11 ns

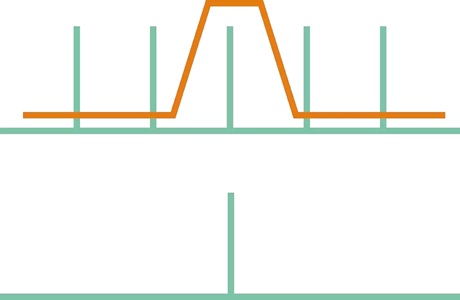

脉冲挑选/脉冲选择方案
用户可通过该驱动器选择两种工作模式：
固定宽度短脉冲（约15-20 ns）：由外部TTL信号上升沿触发
可变宽度长脉冲（标准范围100-2000 ns，可定制）：外部TTL信号上升沿触发脉冲上升，下降沿触发脉冲下降
另提供脉冲宽度在15-2000 ns范围内连续可调的宽范围定制版本。
驱动器需搭配+24V直流电源、设置工作频率与脉冲宽度的脉冲发生器（用于可变脉宽模式）以及高压直流双极电源（如HVPS-300）。输出电压水平可通过高压直流电源的接口进行调节。
最大输出电压为4 kV（双极），最高重复频率达0.5-4 MHz（具体性能取决于输出电压，典型值参见下表）：
| 输出电压(kV) | 重复频率(MHz)(*) | 功耗(W) |
| 4.0 | 0.5 | < 300 |
| 3.2 | 1 | < 400 |
| 2.0 | 2 | < 300 |
| 1.6 | 3 | < 300 |
| 1.4 | 4 | < 350 |
(*) 数值为近似值，实际性能取决于负载电容与冷却条件
请注意：双极设备通过向一根输出线提供+U/2电压，另一根输出线提供-U/2电压来形成输出脉冲电压U，因此两个输出极均处于高压状态。
驱动器采用水冷散热方式。
支持通过模拟接口或RS-485接口进行控制（不可同时使用）。为便于实验室应用，我们提供配套PC软件。
| 低压 (LV) 输入 | +24 V DC，最大 3 A |
| 高压 (HV) 输入 | 需外部高压电源，一极接 +HV/2，另一极接 -HV/2 |
| 输出类型 | 双极型 (Bipolar) |
| 脉冲基底 | 0V (固定) |
| 脉冲幅度 | 0 - 4 kV (与施加的HV输入电压相同) |
| 最大重复频率 | 最高 4 MHz (具体取决于输出电压，详见性能表) |
| 最小重复频率 | 单次触发 (内置再触发电路支持) |
| 脉冲宽度 | 固定脉宽模式: 15-20 ns (固定) 可变脉宽模式: 15-2000 ns 或 100-2000 ns (可调，取决于型号) |
| 脉冲间隔 | > 50 ns |
| 上升/下降时间 | 1 kV时: 5-7 ns 4 kV时: 9-11 ns (10% - 90%) |
| 延迟时间 | < 50 ns |
| 时间抖动 | < 0.5 ns (±250 ps) |
| 负载电容 | 典型值 5-7 pF |
| 工作温度 | +10 °C 至 +40 °C |
| 存储温度 | -20 °C 至 +60 °C |
| 湿度 | 0 - 90%，无冷凝 |
| 保护功能 | 脉冲过长保护 (门限限制，用户可在200-2000 ns内调节) 过热保护 |
| 尺寸 | 176 x 69 x 50 mm |
| 重量 | < 0.5 kg |
| 型号 | HVSW-04-4kV-... (标准4kV版本) | HVSW-04-2kV-... (高重频2kV版本) |
| 最大输出电压 | 4 kV (超过可能损坏设备) | 2 kV (超过可能损坏设备) |
| 最大重复频率 | 1 MHz (在3.2 kV时；超过可能损坏设备) | 4 MHz (在1.6 kV时；超过可能损坏设备) |
| 上升/下降时间 | 9-11 ns (在4 kV电压下) | 7-9 ns (在2 kV电压下) |
| 型号 | 输出电压 | 最大重复频率 | 上升/下降时间 | 脉冲宽度范围 | 输出脉冲极性 |
| HVSW-04-4kV | 最高 4.0 kV | 1 MHz (在 3.2 kV) | 9-11 ns (在 4 kV) | 短脉冲(15-20ns固定)或长脉冲(100-2000ns可调) 20-100 ns范围不可用 | 交替 |
| HVSW-04-2kV | 最高 2.0 kV | 4 MHz (在 1.6 kV) | 7-9 ns (在 2 kV) | 短脉冲(15-20ns固定)或长脉冲(100-2000ns可调) 20-100 ns范围不可用 | 交替 |
| HVSW-04-4kV-FX | 最高 4.0 kV | 1 MHz (在 3.2 kV) | 9-11 ns (在 4 kV) | 短脉冲(15-20ns固定)或长脉冲(100-2000ns可调) 20-100 ns范围不可用 | 固定 |
| HVSW-04-2kV-FX | 最高 2.0 kV | 4 MHz (在 1.6 kV) | 7-9 ns (在 2 kV) | 短脉冲(15-20ns固定)或长脉冲(100-2000ns可调) 20-100 ns范围不可用 | 固定 |
| HVSW-04-4kV-WR | 最高 4.0 kV | 1 MHz (在 3.2 kV) | 9-11 ns (在 4 kV) | 15-2000 ns 连续可调 | 交替 |
| HVSW-04-2kV-WR | 最高 2.0 kV | 4 MHz (在 1.6 kV) | 7-9 ns (在 2 kV) | 15-2000 ns 连续可调 | 交替 |
| HVSW-04-4kV-WR-FX | 最高 4.0 kV | 1 MHz (在 3.2 kV) | 9-11 ns (在 4 kV) | 15-2000 ns 连续可调 | 固定 |
| HVSW-04-2kV-WR-FX | 最高 2.0 kV | 4 MHz (在 1.6 kV) | 7-9 ns (在 2 kV) | 15-2000 ns 连续可调 | 固定 |
