HVSW-03系列是一款专为皮秒及飞秒激光器设计的高压、高速Pockels Cell驱动器。其采用先进的MOSFET全桥技术，能输出高达2kV的双极性电压，重复频率最高可达2MHz，并具备仅6-8ns的极快上升/下降时间。该系列提供多种操作模式：基础版(HVSW-03)支持交替极性的短脉冲(15ns固定)与长脉冲(100-2200ns可调)；FX版输出固定极性脉冲；WR版则提供更宽的脉宽调节范围(15-2200ns)。其紧凑的设计集成了高压电源，是脉冲筛选、腔体倒空和再生放大器控制的理想选择。
我们一站式供应各种类型的电光Q开关电源，电光Q驱动电源，普克尔盒电源，普克尔高压电源，电光Q驱，电光开关电源，电光Q开关驱动器，普克尔盒驱动电源，可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务，欢迎联系我们！

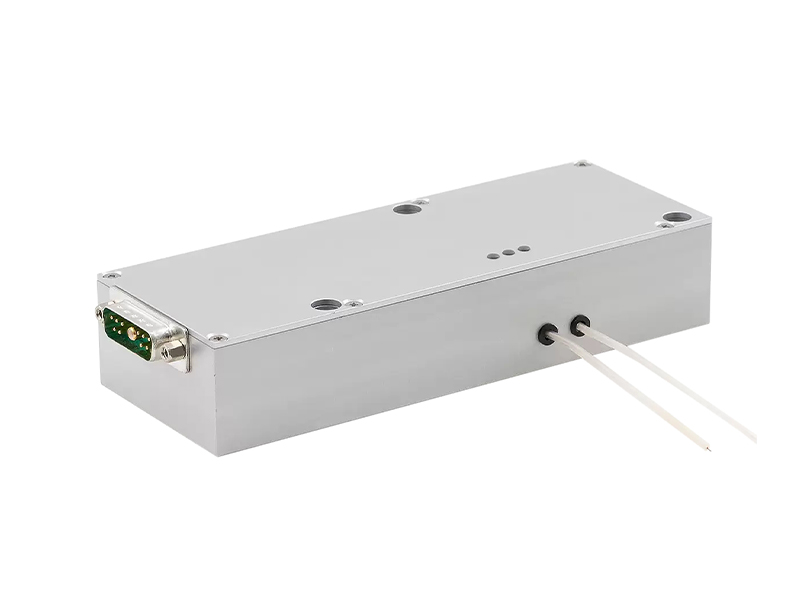

HVSW-03是一款专为皮秒和飞秒激光器设计的高压高重复频率普克尔盒驱动器。该设备采用全桥架构结合两个基于MOSFET技术的快速驱动器，主要应用于从脉冲序列中提取单脉冲。
脉冲筛选
腔体倒空
再生放大器控制
高达2.0 kV输出电压
最高2 MHz重复频率
6-8 ns上升/下降时间
两种工作模式：短脉冲（10-15 ns固定宽度）和长脉冲（100-2200 ns可调宽度）
集成高压电源
紧凑设计（最小尺寸169x60x32 mm）
用户可选择两种工作模式：
固定宽度短脉冲（约10-15 ns）：由外部TTL信号上升沿触发
可调宽度长脉冲（典型调节范围100-2200 ns，可根据需求定制）：外部TTL信号上升沿触发脉冲上升，下降沿触发脉冲下降
该驱动器输出最高2 kV双极性电压，最大重复频率可达1-2 MHz（具体取决于输出电压、冷却条件及设备配置）。设备底部表面为散热区域，建议安装于金属机箱、散热器或冷却板上进行散热。
驱动器需外接+24V直流电源，并通过脉冲发生器设置工作频率和脉冲宽度（在可调脉冲宽度模式下）。无需额外配置直流高压源，用户可通过模拟接口或RS-485基础接口配合PC软件设置输出电压等级。
| 电压 | +24 V DC |
| 电流消耗 | < 5.5 A |
| 输出类型 | 双极性 (Bipolar) |
| 脉冲基底 | 0V, 固定 |
| 脉冲幅度 | 0-2 kV 范围内可调 |
| 最大重复频率 | 2 MHz |
| 最小重复频率 | 单次触发 (内部有特殊电路支持极低重复频率操作) |
| 脉冲宽度 | 固定脉冲宽度模式: 固定，约15ns 可变脉冲宽度模式: 100ns-2200ns 或 15ns-2200ns 可调 (可应要求提供更长脉宽) |
| 脉冲间隔 | > 100 ns |
| 上升/下降时间³ | 6-8 ns |
| 延迟时间 | < 50 ns |
| 抖动 (Jitter) | < 0.5 ns (+/- 250 ps) |
| 负载电容 | 典型值 5-7 pF |
| 工作温度 | +10 … +40 °C |
| 存储温度 | -20 … +60 °C |
| 湿度 | 0 ... 90%，无冷凝 |
| 保护功能 | 防止脉冲过长 (门限限制 Gate limit)，由用户在200ns至2200ns范围内调整 过热保护 |
| 尺寸 | 169 x 60 x 32 mm |
| 重量 | < 0.5 kg |
| 型号 | 配置 |
| HVSW-03 | 基础版本: 最大输出电压 – 2kV 最大重复频率 – 2MHz 上升/下降时间 – 6-8ns 短脉冲（15ns 固定）和长脉冲（100-2200ns 可调）模式 顺序脉冲的极性 – 交替 |
| HVSW-03-FX | 输出脉冲极性固定的版本: 最大输出电压 – 2kV 最大重复频率 – 2MHz 上升/下降时间 – 6-8ns 短脉冲（15ns 固定）和长脉冲（100-2200ns 可调）模式 顺序脉冲的极性 – 相同 |
| HVSW-03-WR | 脉宽调节范围更宽的版本: 最大输出电压 – 2kV 最大重复频率 – 2MHz 上升/下降时间 – 6-8ns 仅限长脉冲模式（15-2200ns 可调） 顺序脉冲的极性 – 交替 |
