用于紧凑型相机模块的可调焦液体透镜
时间：2021-09-16
来源：新特光电
访问量：3011

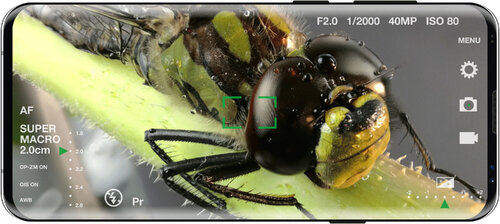

超微距对焦
可调镜头可实现低至 2 厘米的对焦距离。而大多数标准手机相机的最小对焦距离限制为 7 厘米。对焦可调镜头可实现快速可靠的超微距对焦。
超微距 (<2cm) 可用于广角和长焦相机
高速（<5毫秒）
出色的光学质量，晶圆前误差 < 0.1 λ (rms)
通光孔径可达 6 毫米
对枪管倾斜不敏感
图像传感器防尘
各种光学镜筒的平台
折叠式长焦相机的OIS
我们的可调棱镜可实现快速而强大的光学图像稳定功能，并具有出色的手抖动抑制功能。
快速且易于控制（液体阻尼）
OIS 上没有图像旋转
对机械对准不敏感
耐冲击
低电量
启用超分辨率（像素移位）

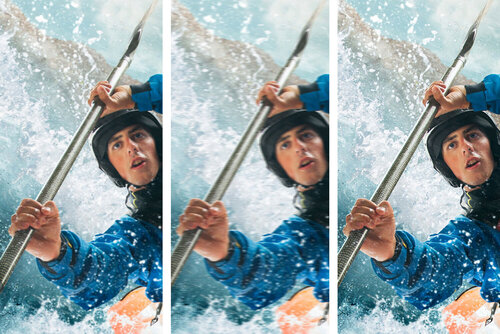

左：光学图像稳定 (OIS)。中：基于可倾斜塑料棱镜的慢速 OIS。右：基于可调棱镜的快速OIS
应用
手机
笔记本电脑和平板电脑中的网络摄像头
智能手表
无人机
电动可调焦液态镜头概览
| 标准产品与其系列 | 有效孔径(mm) | 调焦范围(dpt) | 可重复性(dpt) | 响应时间(ms)* | 补长镜头(mm) | 温度传感器 | 盖玻片图层(nm) ** | 镜头驱动器下的标称控制电流 (mA) | 波前质量(λ RMS) | 顶部接口 | 底部接口 | |
| EL-3-10 | EL-3-10-VIS-26D-FPC | 3 | -13至13 | 决定于温度 | 1/2/4 | - | 420至900 | -120至+120 | <0.2/<0.2 | 无 | 无 | |
| EL-3-10-NIR-26D-FPC | 3 | -13至13 | 决定于温度 | 1/2/4 | - | 850至1600 | -120至+120 | <0.2/<0.2 | 无 | 无 | ||
| EL-10-30 | EL-10-30-TC-VIS-12D | 10 | +8至+20 | +/- 0.1 | 2.5/6/15 | - | · | 400至700 | 0至+250 | <0.25/<0.6 | 无 | 无 |
| EL-10-30-TC-NIR-12D | 10 | +8至+20 | +/- 0.1 | 2.5/6/15 | - | · | 700至1100 | 0至+250 | <0.25/<0.6 | 无 | 无 | |
| EL-10-30-C-VIS-LD | 10 | +5至+10 | +/- 0.1 | 2.5/6/15 | - | · | 400至700 | 0至+250 | <0.15/<0.25 | C-mount 公 | C-mount 母 | |
| EL-10-30-C-NIR-LD | 10 | +5至+10 | +/- 0.1 | 2.5/6/15 | - | · | 700至1100 | 0至+250 | <0.15/<0.25 | C-mount 公 | C-mount 母 | |
| EL-10-30-C-VIS-LD-MV | 10 | -1.5至+3.5 | +/- 0.1 | 2.5/6/15 | -150 | · | 400至700 | 0至+250 | <0.15/<0.25 | C-mount 公 | C-mount 母 | |
| EL-10-30-C-NIR-LD-MV | 10 | -1.5至+3.5 | +/- 0.1 | 2.5/6/15 | -150 | · | 700至1100 | 0至+250 | <0.15/<0.25 | C-mount 公 | C-mount 母 | |
| EL-10-30-Ci-VIS-LD | 10 | +5至+10 | +/- 0.1 | 2.5/6/15 | - | · | 400至700 | 0至+250 | <0.15/<0.25 | C-mount 公 | C-mount 母 | |
| EL-10-30-Ci-NIR-LD | 10 | +5至+10 | +/- 0.1 | 2.5/6/15 | - | · | 700至1100 | 0至+250 | <0.15/<0.25 | C-mount 公 | C-mount 母 | |
| EL-10-30-Ci-VIS-LD-MV | 10 | -1.5至+3.5 | +/- 0.1 | 2.5/6/15 | -150 | · | 400至700 | 0至+250 | <0.15/<0.25 | C-mount 公 | C-mount 母 | |
| EL-16-40 | EL-16-40-TC-VIS-5D | 16 | –2至+3 | +/- 0.05 | 5/12/25 | · | 420至950 | -250至+250 | 0.25/0.5 | 无 | 无 | |
| EL-16-40-TC-VIS-20D | 16 | –10至+10 | +/- 0.1 | 5/12/25 | · | 420至950 | -250至+250 | <0.5/<0.25 | 无 | 无 | ||
| EL-16-40-TC-VIS-5D-M25.5 | 16 | –2至+3 | +/- 0.05 | 5/12/25 | · | 420至950 | -250至+250 | 0.25/0.5 | M25.5×0.5 公 | M40.5x0.5 母 | ||
| EL-16-40-TC-VIS-5D-M26 | 16 | –2至+3 | +/- 0.05 | 5/12/25 | · | 420至950 | -250至+250 | 0.25/0.5 | M26×0.706 公 | M26×0.706 母 | ||
| EL-16-40-TC-VIS-5D-M27 | 16 | –2至+3 | +/- 0.05 | 5/12/25 | · | 420至950 | -250至+250 | 0.25/0.5 | M27×0.5 公 | M40.5x0.5 母 | ||
| EL-16-40-TC-VIS-5D-M30.5 | 16 | –2至+3 | +/- 0.05 | 5/12/25 | · | 420至950 | -250至+250 | 0.25/0.5 | M30.5×0.5 公 | M40.5x0.5 母 | ||
| EL-16-40-TC-VIS-5D-C | 16 | –2至+3 | +/- 0.05 | 5/12/25 | · | 420至950 | -250至+250 | 0.25/0.5 | C-mount 公 | C-mount 母 | ||
| EL-16-40-TC-VIS-5D-M42 | 16 | –2至+3 | +/- 0.05 | 5/12/25 | · | 420至950 | -250至+250 | 0.25/0.5 | M42×1 公 | M42x1 母 | ||
| EL-16-40-TC-VIS-20D-C | 16 | –10至+10 | +/- 0.1 | 5/12/25 | · | 420至950 | -250至+250 | <0.5/<0.25 | C-mount 公 | C-mount 母 | ||
* 10-90%的阶跃/受控阶跃的置位时间/矩形阶跃的置位时间
** 所有EL-16-40的标准产品亦可适用于NIR涂层 (850-1500nm)
