ECC-1C 是 Optotune 推出的一款嵌入式液体镜头控制器，专为直接集成到相机或嵌入式系统而设计。它提供高达 ±300 mA 的精确电流控制（步进 80 µA），并支持 UART、I²C、0-10V 模拟输入及 GPIO 触发多种控制方式。内置功能可读取镜头校准数据与温度，实现焦距功率补偿。其紧凑的尺寸（27x20x5 mm）、低延迟通信及丰富的波形生成功能，使其成为自动化对焦、机器视觉和光学系统集成中实现快速、精准焦距控制的理想解决方案。
我们一站式供应各种类型的电动调焦镜驱动，电流控制器，液态镜头，液体透镜，液体镜头，可调焦液态镜头，电动可调焦透镜，可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务，欢迎联系我们！

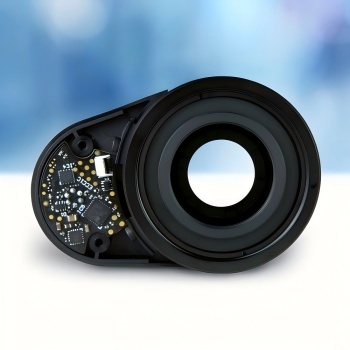

ECC-1C 是一款嵌入式控制器，以非常紧凑的外形驱动所有电动可调镜头。
对于需要在空间受限的环境中全天候运行的紧凑而精确的控制器的客户来说，ECC-1C 控制器是首选解决方案。
电流控制范围为 -300 至 +300 mA，步长为 83uA
电源：5-24V
数字接口：I2C、UART、GPIO
模拟接口：0-10V
读取校准数据和温度以进行补偿（"焦点功率模式"）
工业级全天候运行
适用于 Windows 10 的Cockpit 软件（通过 UART 转 USB 电缆）
Pytdon 和 C# 的软件 SDK
该控制器通过了 RoHS、REACH 和 CE 认证。
| 型号 | ECC-1C |
| 尺寸 | 27 x 20 x 5 mm |
| 重量 | 5 g |
| 连接器 | Hirose HR106-7R-6SB(73) |
| 最大 USB 电缆延长长度 | 5 m |
| 最大镜头电缆长度 (USB 转 UART) | 1 m |
| 电源电压范围 | 5 / 9-24 VDC (容差 ± 5%) |
| 绝对最大电源电压 | 26 VDC |
| 标称控制电流 | -300 到 300 mA |
| 电流步进 | 80 µA |
| 电流可重复性 | ± 1 mA |
| 最大功耗 (5V / 9-24V) | 1.5 / 2.5 W |
| 模拟电压输入电平 | 0-10 V |
| 绝对最大模拟电压输入 | 11 V |
| 模拟输入分辨率 | 12 位 |
| 模拟输入阻抗 | >70 KΩ |
| 数字接口 | GPIO, UART, I2C |
| 数字信号逻辑电平 | 3.3 V |
| UART 简单模式命令延迟 | 310 µS |
| I2C 命令延迟 | 最大 100 µS |
详情资料：嵌入式ECC-1C控制器
