C口与CS口：工业镜头接口的5mm法兰距差异​​

在工业相机与机器视觉系统中，镜头与相机的连接绝非简单的“拧紧螺丝”。C接口（C-mount）与CS接口（CS-mount）&nbs;作为两种最主流的工业标准，因5 mm的微小差异，直接影响着成像质量与设备兼容性。本文将揭开这两种接口的核心差异与使用法则。

接口定义：同源螺纹，不同法兰距

C口与CS口的螺纹规格完全一致：均为1英寸-32UN英制螺纹（直径25.4mm，螺距0.794mm）。但两者的关键差异在于法兰距（Flange Focal Distance）——即镜头安装基准面到相机传感器焦平面的距离：

• C接口：法兰距 = 17.526mm

• CS接口：法兰距 = 12.5mm

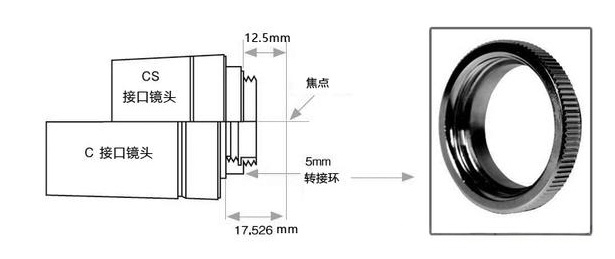

当CS相机需使用C口镜头时，可通过C/CS&nbs;转接环（厚度5 mm）弥补法兰距差：

• 转接环安装在CS相机接口上；

• 将C口镜头拧入转接环；

• 等效法兰距变为 12.5mm + 5mm = 17.5mm，符合C镜头要求。

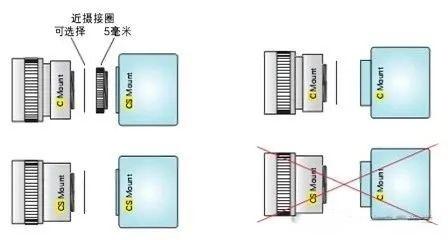

具体的兼容性规则

• C镜头 + C相机：直接匹配，成像清晰

• CS镜头 + CS相机：直接匹配，成像清晰

• C镜头 + CS相机：需加装5 mm转接环才能清晰成像

• CS镜头 + C相机：无法兼容（像面距离过远，无法聚焦）

常见误区与选型指南

1.常见误区:

• “螺纹相同就能用” →&nbs;错！忽略法兰距必导致离焦；

• “CS镜头可通过垫片转接C相机” →&nbs;不可行！法兰距超出物理可调范围；

• “模糊时调焦环可补救” →&nbs;仅当物距误差微小时有效，法兰距错误无法靠调焦修正。

2. 选型三大铁律

• 接口一致性：优先选择镜头与相机接口完全匹配的组合；

• 像面尺寸：镜头支持像面尺寸≥相机传感器尺寸（避免暗角）；

• 工作距离：CS口适合短工作距离（如显微成像），C口适配范围更广。

结语：

在工业视觉领域，吃透法兰距、掌握转接环技巧，方能避免“失之毫厘，谬以千里”的成像误差。
