FOV扩展开发套件创新性地集成了快速转向镜（FSM）与液态镜头技术，实现了大范围区域的高清细节观测。该套件采用双光学系统设计：广角镜头提供全景 overview，而50mm或75mm窄角镜头则可在转向镜驱动的视场内任意区域进行高分辨率成像，并配合液态镜头实现快速自动对焦。它专为机器视觉检测、智能监控（如人脸识别）及精准感兴趣区域选取等应用而优化，提供了一站式的高性能视觉解决方案开发平台。
我们一站式供应各种类型的FOV扩展开发套件，音圈扫描镜控制器，2D反射镜驱动，可调光束控制镜，音圈扫描镜，双轴音圈镜，双轴矢量扫描镜，2D反射镜，可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务，欢迎联系我们！

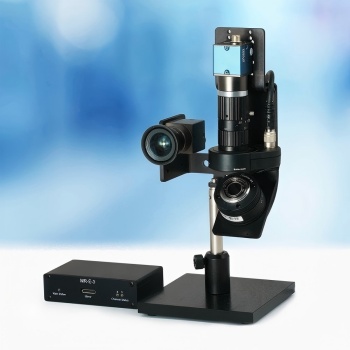

FOV 扩展开发套件将快速转向镜 MR-15-30 与液态镜头 EL-16-40 相结合，实现了宽视场角（FOV）下的高分辨率成像。该开发套件包含两个成像系统：一个用于全景观察的广角物镜和一个用于在感兴趣区域（ROI）进行高分辨率成像的窄角物镜（50 mm 或 75 mm）。转向镜用于引导 FOV，而液态镜头则实现快速聚焦。该开发套件附带的软件可演示其在监控和检测应用（检测、人脸识别、自动对焦、目标区域选择）中的适用性。
快速转向镜，MR-E-3主机（DVIS）
镜子控制器，MR-E-3基础单元
可调焦距镜头，EL-16-40-TC-VIS-5D，带嵌入式控制器 ECC-1C
2x 工业相机，MER2-302-56U3C
广角物镜，4 mm
窄角物镜，50 mm或 75
USB 转 UART 电缆，Hirose 连接器，1 m
2根USB3线，3 m
黑色阳极氧化铝安装套件
铝制外壳
宽视场角 (FOV)
高分辨率
自动对焦
机器视觉/检测
人脸识别
目标区域选择
| 型号 | FOV |
| 外部尺寸 | 115 x 84 x 200 mm |
| 重量 | 650 g |
| 安装方式 | M4 立柱 / M6 通孔 |
| 相机线缆长度 | 3 m |
| 镜头线缆长度 | 1 m |
| 转向镜线缆长度 | 1 m |
| 广角镜头焦距 | 4 mm |
| 广角镜头 f/# | f/2.0 |
| 广角视场角 (H x V) | 67 x 84 ° |
| 窄角镜头焦距 | 50 或 75 mm |
| 窄角镜头 f/# | f/2.8 (50mm) f/2.8 (75mm) |
| 窄角视场角 (H x V) | 8.2 x 6.1 (50 mm 镜头) 5.5 x 4.1 (75 mm 镜头) |
| 焦距调节范围 (液态镜头) | 250 mm- 无穷远 |
| 分辨率 (窄角) | 6 (50 mm 镜头) 4 (75 mm 镜头) |
| 相机型号 | Daheng MER2-302-56U3C |
| 传感器 | Sony IMX265 CMOS 1/1.8" |
| 相机分辨率 | 2048 x 1536 pxl |
| 像素尺寸 | 3.45 x 3.45 μm |
| 传感器尺寸 | 7.18 x 5.32 mm |
| 快门类型 | Global (全局快门) |
| 总功耗 (典型值) | 10 W |
| USB 所需电流 | 1.5 (at 5 V) |
| 相机接口 | USB 3.0 |
| 转向镜控制器 (MR-E-3) 接口 | USB-C/USB 3.0 |
| 镜头控制器接口 | Hirose/USB 2.0 |
