EL-12-30-TC电动调焦镜头采用先进的电润湿技术，通过电流精准调制透镜曲率，实现-6至+10屈光度的宽范围光学调焦，毫秒级响应速度重新定义了快速对焦性能。产品具备工业级坚固性与可靠性，工作温度范围-20°C至65°C，支持超百亿次机械寿命，集成温度传感器和EEPROM，实现智能温漂补偿与控制。该镜头无荧光、无偏振敏感性，波前质量优异，广泛适用于工业机器视觉、激光材料处理、生物医学成像及自动驾驶LiDAR等高端领域，是新一代智能光学系统的核心聚焦解决方案。
我们一站式供应各种类型的液态镜头，液体透镜，液体镜头，可调焦液态镜头，电动可调焦透镜，电动调焦透镜，可变焦透镜，液态变焦镜头，可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务，欢迎联系我们！

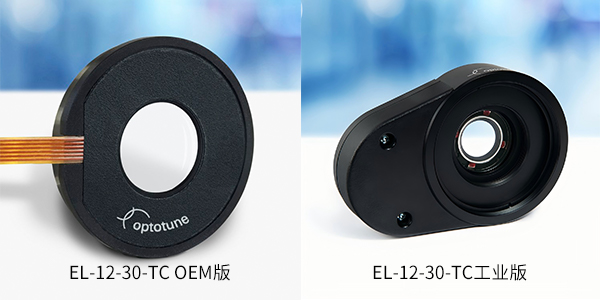

EL-12-30-TC 是一款紧凑型电动调焦镜头，专为OEM集成设计，采用成熟的变形状透镜技术，通过电流控制镜头曲率，实现毫秒级焦距调整。其“推拉式”结构允许镜头从凹面偏转为凸面，适用于恶劣环境与宽温范围。
主要优势
纤薄外壳，光轴仅增加 5.8 mm
3ms 和 10ms 的快速上升和稳定时间
低温灵敏度<0.01dpt/°C
5 屈光度范围内功耗低至 55mW
应用
EL-12-30-TC 是以下应用的理想选择：
机器视觉
显微镜
虹膜识别
口内扫描仪
光学相干断层扫描（OCT）
光学规格
| 项目 | 值 |
| 通光孔径 | 11.6 mm |
| 光焦度范围 | -6 至 +10 dpt（25°C, ±250 mA） |
| 光焦度 @0 mA | -1 至 +2 dpt（典型值） |
| 透射波段 | 450–1050 nm（可见光） |
| 波前误差 @0 dpt | 0.15 / 0.23 RMS @532 nm（垂直/水平光轴） |
| 镜头类型 | 平凹至平凸 |
| 折射率 / 阿贝数 | nd=1.45, Vd=55 |
| 响应时间 | 3 ms（0 → ±250 mA 阶跃） |
| 稳定时间 | 10 ms（带信号调理），20 ms（矩形阶跃） |
| 使用寿命 | > 100 亿次（200mA 正弦波，20Hz） |
| 工作温度 | -20°C 至 65°C |
| 存储温度 | -40°C 至 85°C |
| 重量 | 10.5 g |
电气规格
| 项目 | 值 |
| 控制电流范围 | -250 至 250 mA（标称），-300 至 300 mA（最大） |
| 线圈电阻 @25°C | 15 Ω |
| 功耗 @±60mA | 55 mW（5 dpt 范围） |
| 最大功耗 @250mA | 940 mW |
| 存储器 | CAT24C64C4CTR（ON Semiconductor） |
| 温度传感器 | MAX31875R2TZ5+T（Maxim Integrated） |
| 最大电压（线圈） | 6 V |
| 最大电压（存储/传感器） | 4 V |
产品型号与配置
| 型号 | 调谐范围 | 顶部螺纹 | 底部螺纹 | 控制器 |
| EL-12-30-TC-VIS-16D | -6 至 +10 dpt | 无 | 无 | 无 |
| EL-12-30-TC-VIS-16D-C | -6 至 +10 dpt | CTI（公） | CTI（母） | 无 |
| EL-12-30-TC-VIS-16D-C-E | -6 至 +10 dpt | CTI（公） | CTI（母） | ECC-1C（Hirose适配器） |

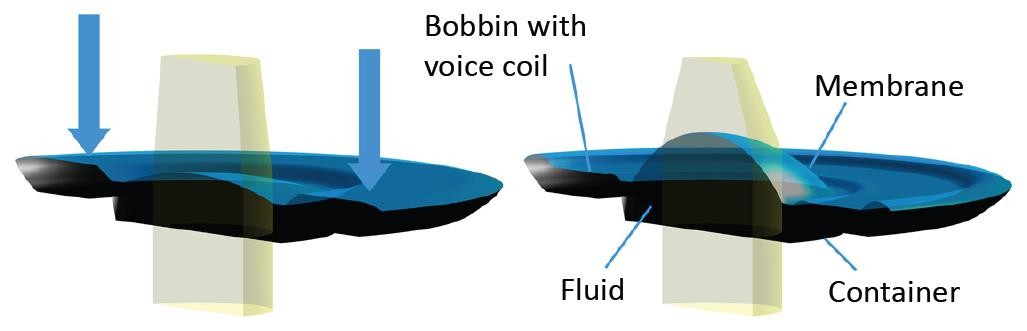

工作原理
基于Optotune的变形状聚合物透镜技术，通过电磁执行器对密封的光学液体容器施加压力，改变透镜曲率，从而调节光焦度。

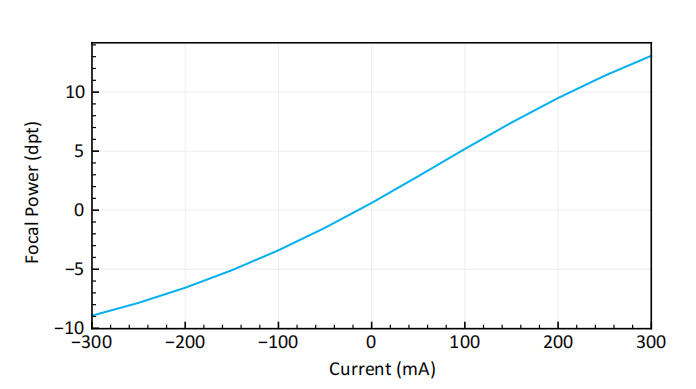

光焦度与电流关系
EL-12-30-TC 的光焦度随正向电流增加而增大，随负向电流增加而减小。当驱动镜头达到绝对最大控制电流时，调谐范围会进一步增加，但必须考虑显著的发热问题。

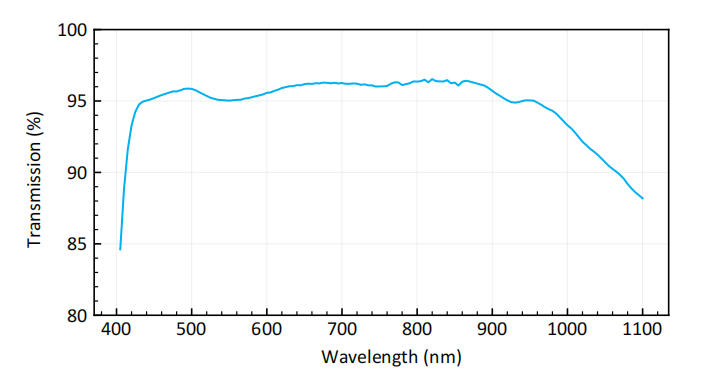

透射率
光学液体和膜片材料在 400 至 2500 nm 范围内都具有高透射性。由于膜片具有弹性，无法使用标准工艺镀膜，因此预计会有 3—4% 的反射。保护窗片可以根据需要进行镀膜。下图显示了标准宽带镀膜的透射光谱。

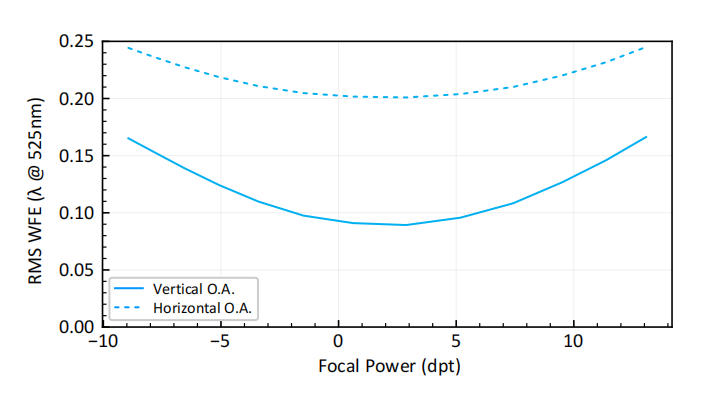

波前质量
下图显示了典型的波前误差随光焦度变化的函数关系。波前质量因镜头而异，可根据要求指定不同的规格。通常在 0 到 5 屈光度之间可获得最佳的波前性能。当镜头垂直放置（光轴水平）使用时，会引入 Y 向彗差项，导致波前误差量级约为 0.2-0.25 λ RMS。重力引起的 Y 向彗差项取决于镜头的通光孔径、液体密度、膜片的机械性能，可根据要求进行优化。
