Optotune 手动可调焦镜头设计为可通过外调节环的旋转，使其透镜的曲率在凸面、平面、凹面之间变化。这样，就可以将镜头的焦距调到光学应用所需的精确值。旋转机制非常持久，能提供超过 100,000 次旋转生命周期。Optotune 手动可调焦镜头为仍在确定系统参数的应用（如系统原型或研发应用）提供简单、经济的解决方案。这些可调焦镜头也可以单独用作可调视距或成对使用以构建可变扩束镜。
我们一站式供应各种类型的液态镜头，液体透镜，,电控定焦镜，定焦镜透镜，电动调焦透镜，液态电定焦镜头，电动定焦镜，液体定焦镜头，定焦液体镜头，可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务，欢迎联系我们！

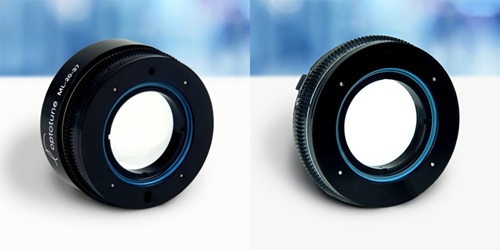

Optotune ML-20-37 手动可调焦镜头具有 20mm 的通光孔径，其镜头曲率可通过旋转外调节环在凸面(+18 dpt)、平面 (0 dpt) 和凹面 (-18 dpt) 之间变化。该旋转机构极其耐用（>100,000 次旋转），线性且扭矩低，可实现可靠的电动控制，重复精度通常可达 0.1 dpt。
产品特点
36 dpt 的大光功率范围
零抓握力
易于机动化
应用领域
LED照明
光学研发(如波束扩展器)
教育
眼科设备
系统原型
型号规格
| 型号 | 光功率范围（焦距） | C口 | 覆盖玻璃涂层 | 波前误差* |
| ML-20-37-VIS-36D | -18 dpt (+55mm) 至 +18 dpt (+55mm) | 不 | 400 - 700nm | <0.19 / 0.95 |
| ML-20-37-VIS-36D-C | -18 dpt (+55mm) 至 +18 dpt (+55mm) | 是 | 400 - 700nm | <0.19 / 0.95 |
机械规格
| 项目 | 规格 |
| 光学孔径 | 20 mm |
| 外径 | 37 mm(含齿轮为 39 mm) |
| 厚度 | 13.2 mm(无适配器), 18.6 mm(带适配器) |
| 重量 | 13.7g (无适配器)/25.2 g(带适配器) |
| 最大扭矩 | 80 mNm(齿轮处) |
| 完整调节角度 | 337° |
光学规格
| 项目 | 规格 |
| 镜头类型 | 从平凸到平凹 |
| 光学焦距调节范围（后焦距） | -18 to +18 Dpt |
| 焦距调节范围（后焦距） | -55 to infinity to +55 mm |
| 对焦分辨率 | 取决于电动化方案 |
| 每度旋转的焦度变化 | 0.12 |
| 折射率（@20℃） | 1.38 |
| 阿贝数 V | 65 |
| 透射光谱 | See Figure 2 |
| 波前误差 | 全调节范围内：0.95 RMS |
| (@525 nm, 5 mm 有效孔径) | 在 0 Dpt 时：0.19 RMS |
| 偏振保持性 | 有 |
| 温漂 | 待定 |
环境规格
| 参数 | 值 |
| 工作温度 | 10 to 40 ℃ |
| 存储温度 | -20 to +75 ℃ |
| 湿度 | 30-50 % R.H.(non-condensating) |
| 使用寿命 | 5 mio |

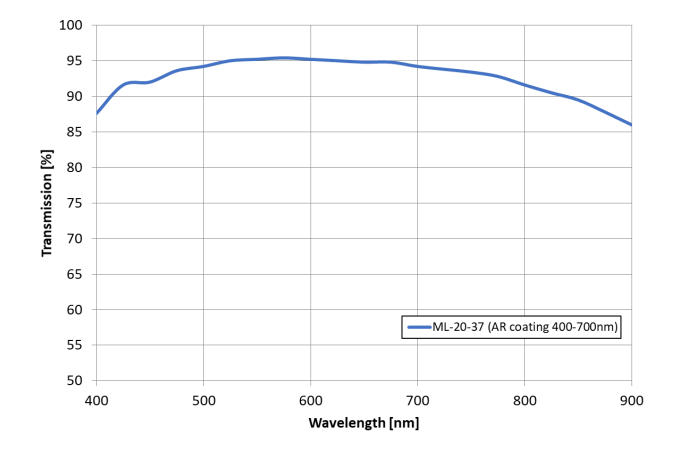

增透膜与透射光谱

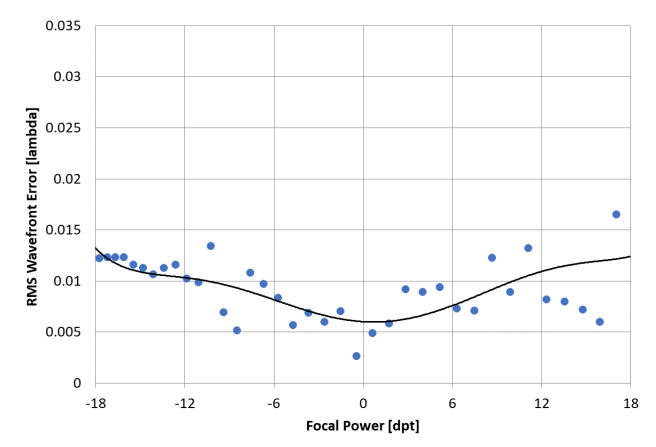

波前质量
