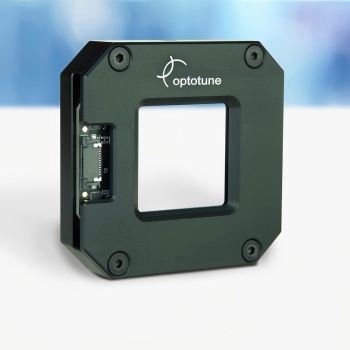

Optotune BSW-20 光束位移器通过精确倾斜玻璃窗口，实现高达 4.8 µm 的光束横向偏移，适用于成像、投影、3D 打印与光学计量等领域。其 20 × 20 mm² 大通光孔径支持更广视野，结合 ICC-4C-2000 控制器可实现快速、可编程的二维位移，助力图像超分辨率重建。产品采用无轴承设计，无颗粒生成、无摩擦磨损，具备高精度、低功耗与高响应频率等优势，是各类高端光学系统的理想集成部件。
我们一站式供应各种类型的光束位移器，光束偏移器，分辨率增强器，多位置执行器，微位移技术，可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务，欢迎联系我们的产品经理！
BSW-20光束位移器通过精确倾斜玻璃窗来横向移动光线。在成像系统中，这可以将分辨率提高 4 倍。其典型应用不仅包括摄像头和投影系统，还包括光纤耦合、3D 打印和计量等非成像应用。
主要特点：
快速转换时间（1 毫秒）
高度可靠，适合连续运行
标准版本支持高达 4.8 μm 的光束位移（支持单色相机中的 9.6 μm 像素大小和彩色相机中的 4.8 μm 像素大小）
应用
当较小的像素或较大的传感器不可用或太昂贵时，提高分辨率。
投影仪
超分辨率成像
3D打印
监视
显示器检查
计量学
机械参数
| 项目 | 参数 |
| 驱动类型 | 音圈执行器（Voice Coil） |
| 单轴最大机械倾角 | ±5.2 mrad（±0.3°） |
| 双轴同时驱动最大倾角 | ±3.5 mrad（±0.2°） |
| 最大光束位移 | 4.8 µm |
| 通光孔径 | 20 × 20 mm |
| 玻璃厚度 | 2 mm |
| 外形尺寸（宽 × 高 × 厚） | 50.8 × 50.8 × 12 mm |
| 重量 | 53 g |
性能参数
| 项目 | 参数 |
| 运动模式 | 可编程二维位移 |
| 控制方式 | 开环（Open Loop） |
| 外部反馈传感器 | 可选 |
| 分辨率（配合 ICC-4C-2000） | 4 µrad |
| 静态力常数 | 17.5 mrad/A |
| 动态力常数 | 1.2 × 10⁴ rad/(As²) |
| 共振频率 | 130 ± 5 Hz |
| 正弦信号带宽（±2.3 mrad） | 250 Hz |
| 上升时间（typ.） | 1.3 ms |
| 稳定时间（typ.） | 4 ms |
光学参数
| 项目 | 参数 |
| 窗口材料 | B270，VIS 镀膜 |
| 折射率 | 1.523 |
| 阿贝数 | 58.5 |
| 表面质量（ISO 10110） | 5/5×0.2；L1×0.04；C3×0.2 |
| 面形误差（RMS） | < 80 nm |
| 光学透过率 | >98%（400–680 nm，AOI 0–34°） |
电气参数
| 项目 | 参数 |
| 最大连续电流（单轴 / 双轴） | 300 mA / 200 mA（每通道） |
| 峰值电流（10 ms） | 1 A |
| 平均功耗 | < 2 W |
| 每通道电阻 | 9.8 Ω |
| 温度传感器 | ILM75BTP，I²C地址：0x98/0x99 |
| EEPROM | M24C64-FMC6TG，地址：0xA0/0xA1 |
控制系统
| 项目 | 参数 |
| 控制器 | ICC-4C-2000 + 扩展板 |
| 控制接口 | GUI（Optotune Cockpit）、Python / C# SDK |
| 控制器输出通道 | 每台控制器支持 2 个 BSW-20 |
产品信息
| 型号 | 镀膜类型 |
| BSW-20-4.8-VIS-M | 已安装外壳，VIS（400–650 nm） |
| BSW-20-4.8-VIS | 未安装外壳，VIS（400–650 nm） |
在下图中，我们比较了不同示例中 BSW-20 所达到的分辨率。所有示例均使用带有 CMOS 传感器的标准相机，并将 BSW-20 放置在 35 毫米镜头和图像传感器之间。

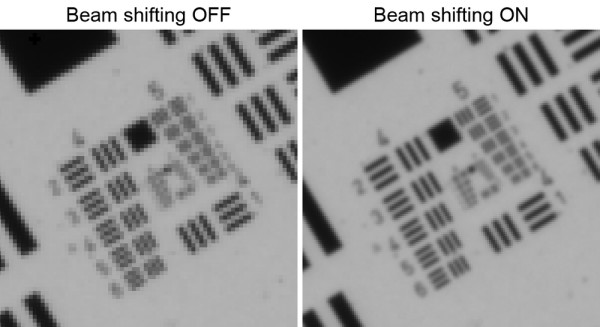

单色相机+40%横向分辨率
分辨率从 198 lp/mm（USAF 组 4 元件 4）增加到 280 lp/mm（USAF 组 5 元件 1），远远超出了此相机（IMX183）的奈奎斯特极限 208 lp/mm
彩色相机+100%横向分辨率
分辨率从 65 lp/mm（USAF 组 3 元件 4）增加到 130 lp/mm（USAF 组 4 元件 4），接近此相机（IMX265）的奈奎斯特极限 145 lp/mm，从而可以在所有三个颜色通道上实现全分辨率。
显示器检查
上述应用于显示器检测的示例表明，所有色彩通道的分辨率越高，彩色显示器上的缺陷检测就越容易。您能发现缺失的两个红色像素吗？
ICC-4C 四通道控制器（ICC-4C-500 和 ICC-4C-2000）可同时控制最多4台设备。
主要特点：
USB、以太网（带 PoE+）、I2C、UART 和 0-10 V 模拟（16 位）通信接口
信号发生器（正弦波、矩形波、三角波、锯齿波、脉冲波、阶梯波）
触发输入和触发输出选项
简单模式命令串行协议
工业级全天候运行
适用于 Windows 10 的Cockpit 软件（通过 USB 或以太网）
Python 和 C# 的软件 SDK
控制器通过了 RoHS、REACH 和 CE 认证。
ICC-4C-500控制器
该控制器与液体镜头EL-16-40、EL-10-30和EL-12-30系列兼容。
对于需要坚固耐用的工业控制器来满足全天候运行要求的机器视觉客户来说，它是理想的选择
4 个独立通道（每个通道 +/-500 mA）
I2C 传感器读数，例如用于温度补偿（"焦点功率模式"）
ICC-4C-2000控制器
该控制器与 XPR、FMR-20、BSW-20以及多个需要大电流的原型兼容。
4 个独立通道（每个通道 +/-2A）
