MR-15-30双轴快速转向镜是一款紧凑型高精度光学执行器，镜片直径15mm，外壳仅30mm，支持±25°机械偏转角（对应100°光学视场）。采用音圈电机驱动，内置位置反馈系统，兼容标准PID闭环控制，重复精度达40μrad。提供保护金、保护银及可见光介质膜三种镀膜选项，反射率超95%。适用于激光雷达、动态车灯、眼动追踪及3D打印等领域。关键性能包括：谐振频率14Hz（X/Y轴带宽11-18Hz），阶跃响应最快2.3ms（0.1°），支持-20℃至85℃工作温度。需配合金属散热器使用，最大驱动功率1.5W。符合RoHS/REACH/CE认证，提供OEM集成方案。
我们一站式供应各种类型的可调光束控制镜，光束转向反射镜，音圈扫描镜，双轴音圈镜，双轴矢量扫描镜，2D反射镜，可调棱镜，音圈镜，可调光束控制器，电控光束转折器，光束控制镜，二维光束控制扫描系统，可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务，欢迎联系我们的产品经理！

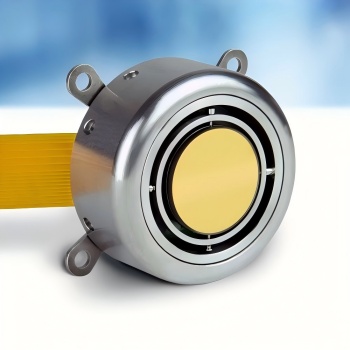

如果需要小体积与大角度视野的双轴扫描镜，MR-15-30会是绝佳的选择。MR-15-30最小直径可达15 mm、机械倾斜角度±25°，同时对应光学偏转±50°。此镜片内建有一个位置反馈系统，使用标准PID控制器在100mrad范围内可精确控制偏转角度在±5 μrad内。除了常见的准静态版本，我们还开发两种共振的版本，即单轴共振镜头、线性轴加垂直共振轴结合的版本。与扫描振镜相比，MR-15-30的旋转原点非常靠近镜面中心，另可选用不同范围波长的反射膜，如紫外线、可见光与近红外光。
主要优势
大二维扫描角度
结构小巧
精度高
主要应用
汽车（激光雷达、动态大灯、ADAS）
视觉（FOV扩展、AOI选择）
医疗激光治疗
光自由空间通信
激光加工
生物识别（眼动追踪）
眼科（眼底照相机、OCT）
3D打印
下表总结了标准MR-15-30系列的主要规格：
| 产品 | 镜子尺寸（mm） | 包装尺寸（mm） | 镜面镀膜 | 最大机械倾斜度（° half angle） | 典型波长范围（nm） |
| MR-15-30-G-25x25D | 15 | 三十 | 受保护的黄金 | 二十五 | 800 - 2000 |
| MR-15-30-PS-25x25D | 15 | 三十 | 保护银 | 二十五 | 400 - 2000 |
| MR-15-30-DVIS-25x25D | 15 | 三十 | 介电可见光 | 二十五 | 400 - 700 |

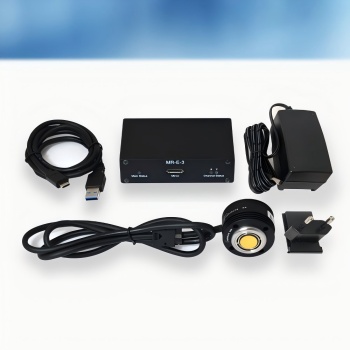

MR-E-3 控制器是驱动 MR 系列 2D 快速转向镜的理想解决方案。作为开发套件，它包含一个基础单元（带外壳）和一个集成式镜头单元（带后视镜和代理板）。建议使用该开发套件进行测试和概念验证。不带外壳的电路板提供 OEM 版本，可与系统电子设备集成。
该控制器仅与Switzerland AG 生产的后视镜兼容，并支持多种操作模式。MR-E-3 可通过 Cockpit 图形用户界面从主机 PC 进行控制。此外，该控制器还提供以下通信接口：
USB、UART
SPI、I2C
模拟输入（0-10V）
提供适用于 Python 和 C# 的软件 SDK。
该控制器通过了 RoHS、REACH 和 CE 认证。
| 开发套件 | OEM解决方案 | |
| 兼容控制器 | MR-E-3 基础单元 | MR-E-3 OEM版 |
| 快速转向镜版本 | MR-E-3 镜头单元（金、银、电介质、定制） | MR-15-30、MR-C-15-30（定制） |
| 用例 | 评估、研发、即插即用 | 原型设计，集成到 OEM 设备 |
| 优势 | 电子设备在外壳内得到充分保护 | 紧凑 |
| 热管理 | 确保镜子和代理板的散热 | 不适用 |
* 两种开发套件版本（Cockpit、C# 和 Python SDK）均提供软件
| 标准控制器 | 包含的组件 |
| MR-E-3 基础单元 | - 保护外壳内的基本单元板 - 国际电源 - USB 电缆 - DIN 导轨安装支架板电缆） |
| MR-E-3 OEM版 | - 基座板、代理板、基座至代理板电缆 - 国际电源 - USB 电缆板电缆） |
* 不包括快速转向镜
| MR-E-3 镜头单元 | 包含的组件 |
| MR-E-3 镜头单元 金色 | - 镜头（包含 MR-15-30-G-25x25D 快速转向镜、代理板和基座至代理板电缆） - 外壳和盖子板电缆） |
| MR-E-3 镜头单元 银色 | - 镜头（包含 MR-15-30-PS-25x25D 快速转向镜、代理板和基座至代理板电缆） - 外壳和盖子 |
| MR-E-3 镜头单元电介质 | - 镜头（包含 MR-15-30-DVIS-25x25D 快速转向镜、代理板和基座至代理板电缆） - 外壳和盖子 |
| MR-E-3 镜头单元定制 | - 镜头（包含 MR-C-15-30 定制镜子、代理板和基座至代理板电缆） - 外壳和盖子 |
* 操作 MR-E-3 镜头单元需要 MR-E-3 基座单元
