Optotune EL-3-10 电动调焦镜头采用变形状聚合物技术，通过电流（±120mA）调节曲率实现毫秒级焦距切换（响应时间<1ms）。通光孔径3mm，支持-13至+13dpt光焦度范围（可定制±35dpt），提供VIS（420-900nm）和NIR（850-1600nm）镀膜版本。其紧凑设计（1.25g）兼容法兰安装，FPC版带柔性电缆直连驱动器，OEM版支持焊盘连接。关键特性包括：>10亿次循环寿命、-20~65°C宽温工作、重力影响仅0.15dpt/g，475Hz共振峰需250Hz低通滤波抑制。适用于工业自动化、显微成像等高速对焦场景。
我们一站式供应各种类型的液态镜头，液体透镜，,可调焦液态镜头，电动可调焦透镜，电动调焦透镜，液态电变焦镜头，电动变焦聚焦镜，液体变焦镜头，变焦液体镜头，动态调焦镜头，电动变倍镜头，可调焦液体镜头，可调焦聚焦镜，3D激光加工变焦镜头，可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务，欢迎联系我们的产品经理！
紧凑型 EL-3-10 镜头专为 OEM 集成而设计，可集成到各种应用的光学系统中。其工作原理基于成熟的变形透镜技术。通过施加电流来调整透镜的曲率。从而，焦距可在几毫秒内调整到所需值。该镜头采用"推挽式"结构，这意味着透镜曲率会从凹面偏向凸面。EL-3-10 焦距可调镜头采用基于成熟音圈技术的执行器，极其可靠耐用，即使在恶劣环境下也能完美适应各种温度范围。
主要优势：
响应时间快<1ms
26 屈光度的大焦距范围
更低的功率，通常<15mW
应用：
EL-3-10 是以下应用的理想选择
成像高达 1/1.8 英寸的传感器
生物识别系统
光学相干断层扫描（OCT）
激光照明
镜头规格
| 参数 | 规格 |
| 通光孔径 | 3 mm |
| 光焦度范围 | -13 至 +13 dpt (@20°C)※ 可定制高达 ±35 dpt |
| 透射波段 | - VIS版：420–900 nm- NIR版：850–1600 nm |
| 折射率/阿贝数 | n0=1.300/v=100 |
| 响应时间 | <1 ms (80%阶跃) |
| 稳定时间 | 2 ms (低通滤波后) / 4 ms (正常阶跃信号) |
| 使用寿命 | >10亿次循环 (10-90%正弦) |
| 光学损伤阈值 | >1 kW/cm² |
| 工作温度 | -20°C 至 65°C |
| 重量 | 1.25 g |
电气规格
| 参数 | 规格 |
| 标称控制电流 | -120 mA 至 +120 mA |
| 工作电压 | -1 V 至 +1 V |
| 线圈电阻 (@30°C) | 7.1 Ω |
| 功耗 (全调谐范围) | 0–100 mW |
| 功耗 (±5 dpt调谐范围) | 0–15 mW |
型号与配置
| 型号 | 调焦范围 | 柔性电缆 | 保护窗片 | 镀膜波段 |
| EL-3-10-VIS-26D-FPC | ±13 dpt | ✓ | ✓ | 420–900 nm |
| EL-3-10-NIR-26D-FPC | ±13 dpt | ✓ | ✓ | 850–1600 nm |
| EL-3-10-VIS-26D-OEM | ±13 dpt | ✗ | ✗ | 420–900 nm |
| EL-3-10-NIR-26D-OEM | ±13 dpt | ✗ | ✗ | 850–1600 nm |
| EL-3-10-VIS-26D-OEM-CG | ±13 dpt | ✗ | ✓ | 420–900 nm |
驱动程序

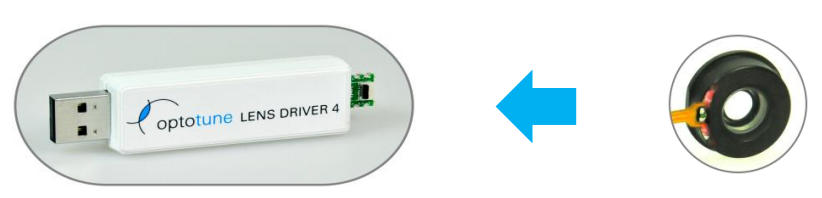

紧凑型 EL-3-10 镜头可以通过我们的 EL-E-4 镜头驱动器驱动，只需将镜头的柔性电缆连接到驱动器上的Molex 连接器即可。在软件界面中，可以调整供给镜头的电流来驱动镜头。需要注意的是，在整个光焦度范围内调谐需要 +/-120 mA 的电流。由于镜头驱动器可以输出更大的电流，因此必须首先在不连接镜头的情况下将其连接到电脑。然后，在"硬件配置"选项卡中，必须将软件限制设置为 +/-120mA。之后可以断开镜头驱动器，将镜头连接到驱动器，再将驱动器重新连接到电脑。现在电流只能在 +/-120mA 范围内调整，从而可以防止镜头过驱动。
工作原理

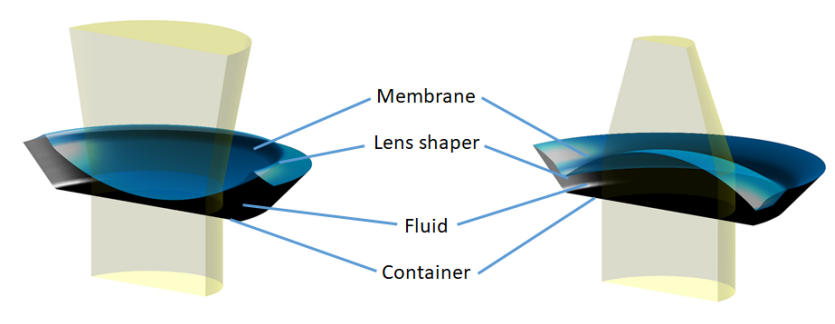

EL-3-10 的工作原理基于我们成熟的变形状聚合物透镜技术。构成透镜的核心包含一种光学液体，该液体用弹性聚合物膜密封，如图所示。电磁执行器用于对容器施加压力，从而改变透镜的曲率。通过改变流经执行器线圈的电流，可以控制透镜的光焦度。
光焦度与电流关系
EL-3-10 的光焦度随正向电流增加而增大，随负向电流增加而减小。标称光焦度范围为 +13 至 -13 屈光度。
透射波段
光学液体和膜片材料在 400 至 2500 nm 范围内都具有高透射性。由于膜片具有弹性，无法使用标准工艺镀膜，因此预计会有 3—4% 的反射。保护窗片可以根据需要进行镀膜。图 8 显示了标准 VIS 和 NIR 宽带镀膜的透射光谱。
波前质量
原则上，我们的调焦透镜呈现球面透镜形状（标称参数可在 ZEMAX 软件包中找到）

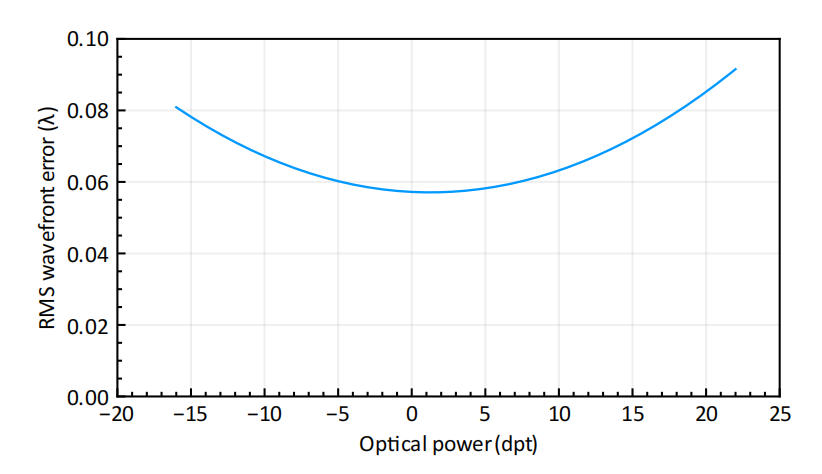

我们的调焦透镜在水平光轴使用时，通常会受到重力引起的彗差影响。由于 EL-3-10 镜头通光孔径小且膜片刚度高，在水平光轴上没有可测量的 Y 向彗差。然而EL-3-10 镜头的光焦度会轻微受到加速度的影响。1g 加速度会导致光焦度变化约 0.15 dpt。整个光焦度范围内的典型波前误差如图所示。
响应时间

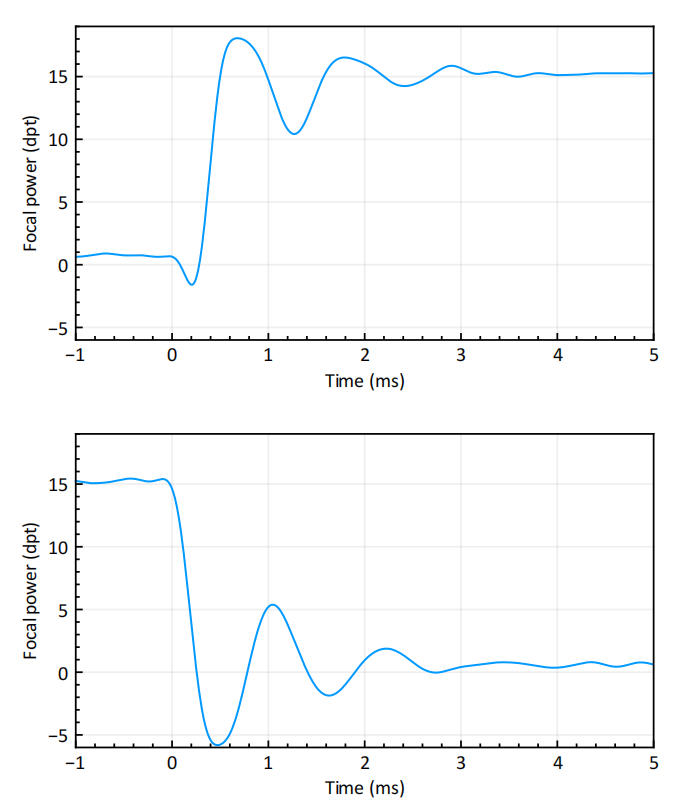

施加电流阶跃时的上升时间小于 1 毫秒，镜头完全稳定仅需约 4 毫秒。下方的阶跃响应测量图显示了 EL-3 -10 镜头的光学响应。对驱动到镜头的信号进行低通滤波可以抑制下图阶跃响应图中看到的振荡，从而在小于 2 毫秒内驱动一个受控的 80% 阶跃。

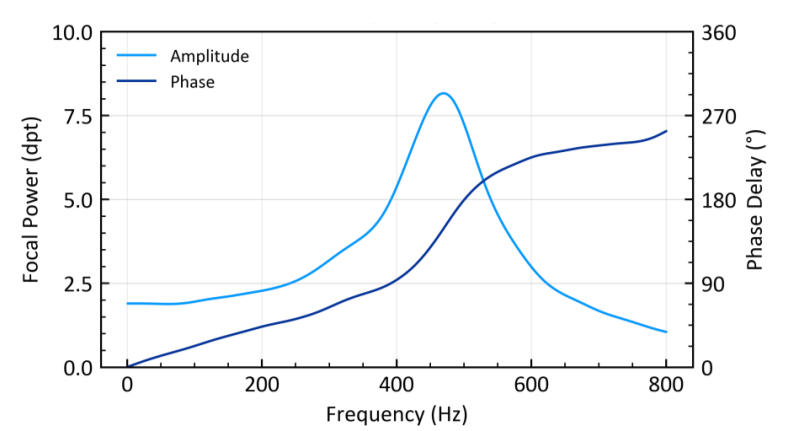

宽频率范围内的频率响应如图所示，在约 475 Hz 处有一个共振峰。请注意，在该共振频率或其附近会出现额外的球差，这可能会限制该镜头在某些高频应用中的使用。
施加电流阶跃时，建议使用低通滤波器抑制 250 Hz 以上的频率，以避免如图所示的激励振荡。
温度效应

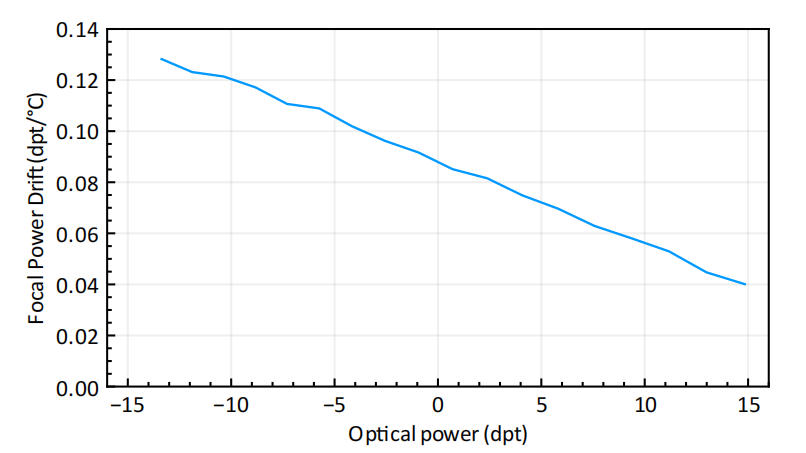

残余温度效应会影响光焦度的长期漂移。这些温度效应通过温度灵敏度来量化，即每摄氏度引起的光焦度变化。根据图中的曲线，EL-3-10 的灵敏度随光焦度的不同而增减。为了在整个温度和光焦度范围内实现可重复的光焦度驱动，需要额外的主动温度补偿。由于灵敏度随光焦度增加而降低，建议在正光焦度范围内操作 EL-3-10，该范围内的灵敏度最低。
