Optotune ML-20-37 手动变焦镜头提供 -18 至 +18 dpt 大范围光焦度调节（对应焦距 -55mm 至 +55mm），通过旋转外环实现凸面、平面、凹面连续切换。光学孔径 20mm，重复精度达 0.1 dpt，扭矩低且耐用（>100,000 次调节）。配备 VIS 宽带增透膜（400-700nm），全波段波前误差 <0.95 λ RMS（0 dpt 时 <0.19 λ RMS）。含两种型号：基础版（厚 13.2mm/重 13.7g）与 C 接口版（厚 18.6mm/重 25.2g），支持直驱/蜗轮自动化。适用于 LED 照明、光学研发、眼科设备等场景，工作温度 10-40℃，寿命 500 万次调节。
我们一站式供应各种类型的液态镜头，液体透镜，,电控定焦镜，定焦镜透镜，电动调焦透镜，液态电定焦镜头，电动定焦镜，液体定焦镜头，定焦液体镜头，可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务，欢迎联系我们的产品经理！

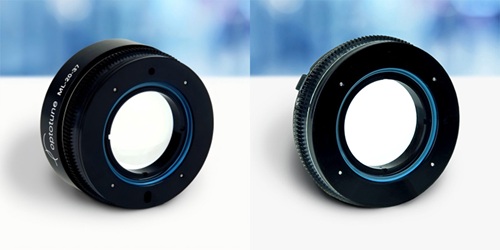

Optotune ML-20-37 手动可调焦镜头具有 20mm 的通光孔径，其镜头曲率可通过旋转外调节环在凸面(+18 dpt)、平面 (0 dpt) 和凹面 (-18 dpt) 之间变化。该旋转机构极其耐用（>100,000 次旋转），线性且扭矩低，可实现可靠的电动控制，重复精度通常可达 0.1 dpt。
产品特点
36 dpt 的大光功率范围
零抓握力
易于机动化
应用领域
LED照明
光学研发(如波束扩展器)
教育
眼科设备
系统原型
型号规格
| 型号 | 光功率范围（焦距） | C口 | 覆盖玻璃涂层 | 波前误差* |
| ML-20-37-VIS-36D | -18 dpt (+55mm) 至 +18 dpt (+55mm) | 不 | 400 - 700nm | <0.19 / 0.95 |
| ML-20-37-VIS-36D-C | -18 dpt (+55mm) 至 +18 dpt (+55mm) | 是 | 400 - 700nm | <0.19 / 0.95 |
机械规格
| 项目 | 规格 |
| 光学孔径 | 20 mm |
| 外径 | 37 mm(含齿轮为 39 mm) |
| 厚度 | 13.2 mm(无适配器), 18.6 mm(带适配器) |
| 重量 | 13.7g (无适配器)/25.2 g(带适配器) |
| 最大扭矩 | 80 mNm(齿轮处) |
| 完整调节角度 | 337° |
光学规格
| 项目 | 规格 |
| 镜头类型 | 从平凸到平凹 |
| 光学焦距调节范围（后焦距） | -18 to +18 Dpt |
| 焦距调节范围（后焦距） | -55 to infinity to +55 mm |
| 对焦分辨率 | 取决于电动化方案 |
| 每度旋转的焦度变化 | 0.12 |
| 折射率（@20℃） | 1.38 |
| 阿贝数 V | 65 |
| 透射光谱 | See Figure 2 |
| 波前误差 | 全调节范围内：0.95 RMS |
| (@525 nm, 5 mm 有效孔径) | 在 0 Dpt 时：0.19 RMS |
| 偏振保持性 | 有 |
| 温漂 | 待定 |
环境规格
| 参数 | 值 |
| 工作温度 | 10 to 40 ℃ |
| 存储温度 | -20 to +75 ℃ |
| 湿度 | 30-50 % R.H.(non-condensating) |
| 使用寿命 | 5 mio |

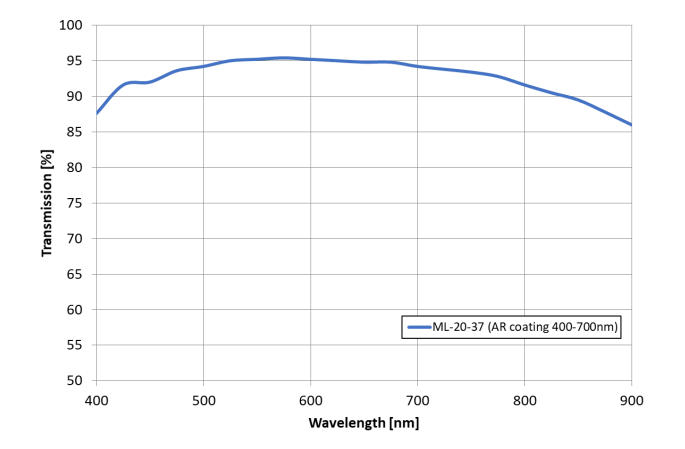

增透膜与透射光谱

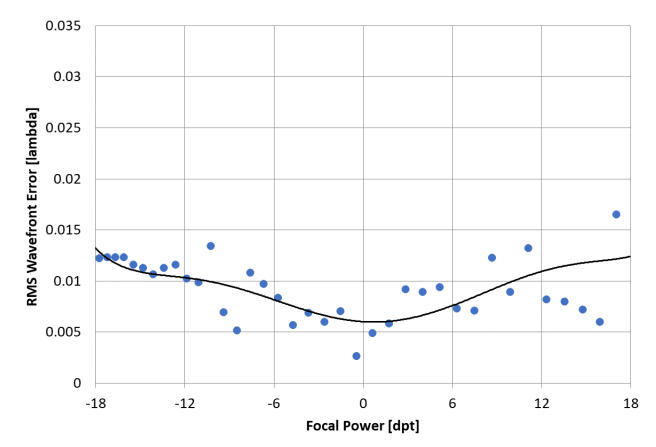

波前质量
