Optotune FMR-20 是一款高性能精细转向镜，专为需要精细倾斜和高角度分辨率的光束控制应用而设计。它具有 20 x 20 mm² 的大通光孔径，可实现 ±2.3 mrad 的偏转范围（单轴机械偏转角 ±0.3°），扫描带宽高达 250 Hz。其创新的无轴承设计消除了摩擦、磨损和颗粒产生，适用于高功率激光应用（需特定镀膜，如金膜、近红外介质膜或 1064nm 高功率膜）。该反射镜需要配合 Optotune ICC-4C-2000 四通道电流控制器工作，实现开环位置控制，并提供 Python 和 C# SDK 及 GUI 软件支持。提供带外壳（便于安装到标准光学支架）和裸镜两种版本，尺寸紧凑（50.8 x 50.8 x 12 mm），通过标准 FFC 电缆连接。使用时需谨慎，偏转超过 ±0.3° 可能损坏设备。
我们一站式供应各种类型的可调光束控制镜，光束转向反射镜，音圈扫描镜，双轴音圈镜，双轴矢量扫描镜，2D反射镜，可调棱镜，音圈镜，可调光束控制器，电控光束转折器，光束控制镜，可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务，欢迎联系我们的产品经理！
精细转向镜FMR-20专为精细倾斜、高角度分辨率应用而设计。具有 20 x 20 毫米的大通光孔径，能以高达 250 Hz 的带宽扫描各种光束模式，倾斜范围为 ±2.3 mrad。FMR-20 与ICC-4C-2000 工业电流控制器配合使用，是一种即插即用的精细转向解决方案。
主要特点
一个大光学表面可实现 2 DOF 运动
低功率至高功率激光束的二维摆动
Mrad 角度范围，分辨率为 μrad
无轴承设计，使用寿命长
占地面积小，可定制
下表是FMR-20的主要规格：
| 型号 | 镜片尺寸 | 机械角度 | 重量 | 尺寸 |
| FMR-20 | 20*20mm | ±5.2mrad | 53 g | 50.8 x 50.8 x 12 mm |
| 运动模式 | 2D可编程 |
| 位置控制 | 开环 |
| 外部控制传感器 | 可添加 |
| 温度漂移 | 1000 ppm/K |
| 角度分辨率 (with ICC-4C-2000) | 4 µrad |
| 静态电机常数 | 17.5mrad/A |
| 动态电机常数 | 1.0°/A |
| 带宽 (正弦, ± 2.3 mrad) | 130 ± 5 Hz |
光学规格：
表面镀膜 保护金, 介质膜,或定制 custom
反射角度 0-45° AOI
Protected gold >95%, at 800-2000 nm
Dielectric NIR >98%, at 750-1100 nm
表面质量 5/ 5x0.4; L1x0.06; C3x0.25 ISO norm 10110, equivalent to scratch-dig 60/40
镜面平整度 2 λ (1100 nm)
控制器:
FMR-20 由 ICC-4C-2000 工业 4 通道控制器和 ICC-4C-2000 扩展套件（适配器板）控制。一个 ICC-4C-2000 有四个输出通道，支持两个 FMR-20转向镜。
主要特点：
USB、以太网（带 PoE+）、I2C、UART 和 0-10 V 模拟（16 位）通信接口
信号发生器（正弦波、矩形波、三角波、锯齿波、脉冲波、阶梯波）
触发输入和触发输出选项
简单模式命令串行协议
工业级全天候运行
适用于 Windows 10 的Cockpit 软件（通过 USB 或以太网）
Python 和 C# 的软件 SDK
控制器通过了 RoHS、REACH 和 CE 认证。
ICC-4C-500控制器
该控制器与液体镜头EL-16-40、EL-10-30和EL-12-30系列兼容。
对于需要坚固耐用的工业控制器来满足全天候运行要求的机器视觉客户来说，它是理想的选择
4 个独立通道（每个通道 +/-500 mA）
I2C 传感器读数，例如用于温度补偿（"焦点功率模式"）

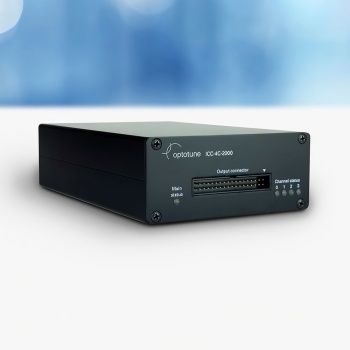

ICC-4C-2000控制器
该控制器与 XPR、FMR-20、BSW-20以及多个需要大电流的原型兼容。
4 个独立通道（每个通道 +/-2A）
