Optotune 的 XPR 系列像素位移器通过精确倾斜玻璃窗口，实现光束横向偏移，从而将图像分辨率提升2倍或4倍。相比于直接采用高原生分辨率显示器或传感器，XPR 提供了一种轻巧、低功耗、低成本且快速响应的替代方案，尤其适用于 DMD、微型LED、热成像及高灵敏度相机系统。其结构紧凑、噪音低、响应时间快，并可在高达75°C环境下稳定运行。广泛应用于投影仪、激光电视、彩色相机、3D打印、HUD 及光纤耦合等领域，提升成像或投影品质。
我们一站式供应各种类型的光束位移器，光束偏移器，分辨率增强器，多位置执行器，微位移技术，可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务，欢迎联系我们的产品经理！

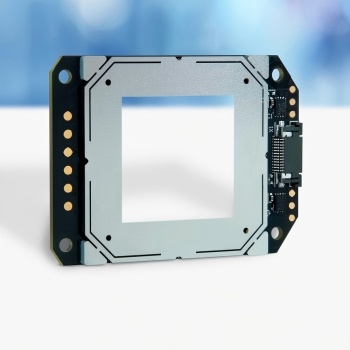

XPR 是扩展像素分辨率（Extended Pixel Resolution）2 位和 4 位执行器。通过精确地倾斜一块玻璃窗口，穿过该玻璃的光线会发生横向偏移。在投影和成像系统中，这种技术可以将分辨率提升 2 倍或 4 倍。
产品特点
结构紧凑，重量轻
转换速度快
噪音低
经过全温度范围预校准（最高至 75°C）
相比更高原生分辨率方案，成本更低
应用领域
投影仪和激光电视
可见光与热成像相机
3D 打印设备
抬头显示器（HUD）
光纤耦合器
规格参数
| 型号 | XPR-20 | XPR-33 |
| 有效通光孔径 | 20 x 20 mm | 32 x 30 mm |
| 尺寸（宽 x 高 x 厚） | 47 x 35 x 3.3 mm | 67 x 50.9 x 4 mm |
| 支持位置数 | 4 | 4 |
| 玻璃厚度 | 2.0 mm | 2.0 mm |
| 玻璃位移角（全角） | 0.225°（X/Y方向） | 0.317°（X/Y方向） |
| 像素位移量 | 2.7 μm（X/Y方向） | 3.8 μm（X/Y方向） |
| 响应时间（转换时间） | 1.2 ms | 1.5 ms |
| 标准帧率 | 50 & 60 Hz | 50 & 60 Hz |
| 光透过率 | >98% | >98% |
| 平均功耗 | <1.5 W | <4 W |
| 兼容 DMD 芯片尺寸 | 0.47" | 0.65" |

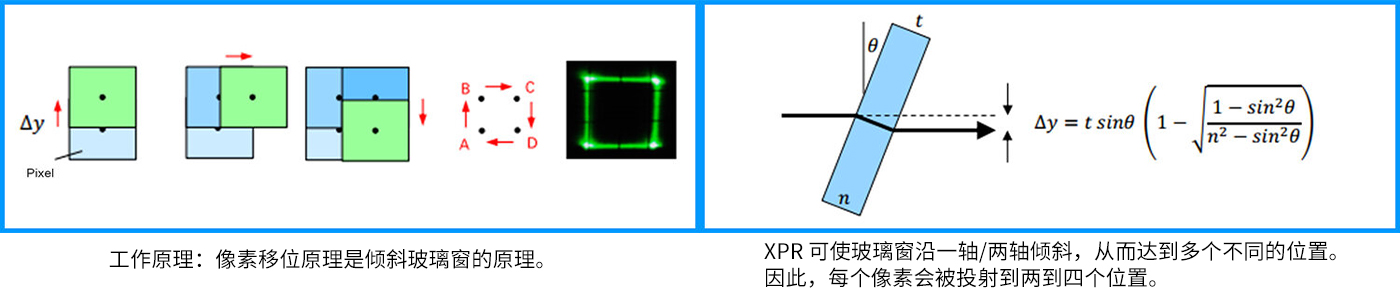

像素位移提升分辨率
在高原生分辨率需求下，尤其是当像素尺寸需要较大时，成本往往较高。这种情况适用于 DMD 和微型 LED 显示器，或者热成像和高灵敏度 CCD/CMOS 传感器。Optotune 的像素位移器（Pixel Shifter）是一种经济优雅的方式，可将分辨率提升 2 倍或 4 倍。

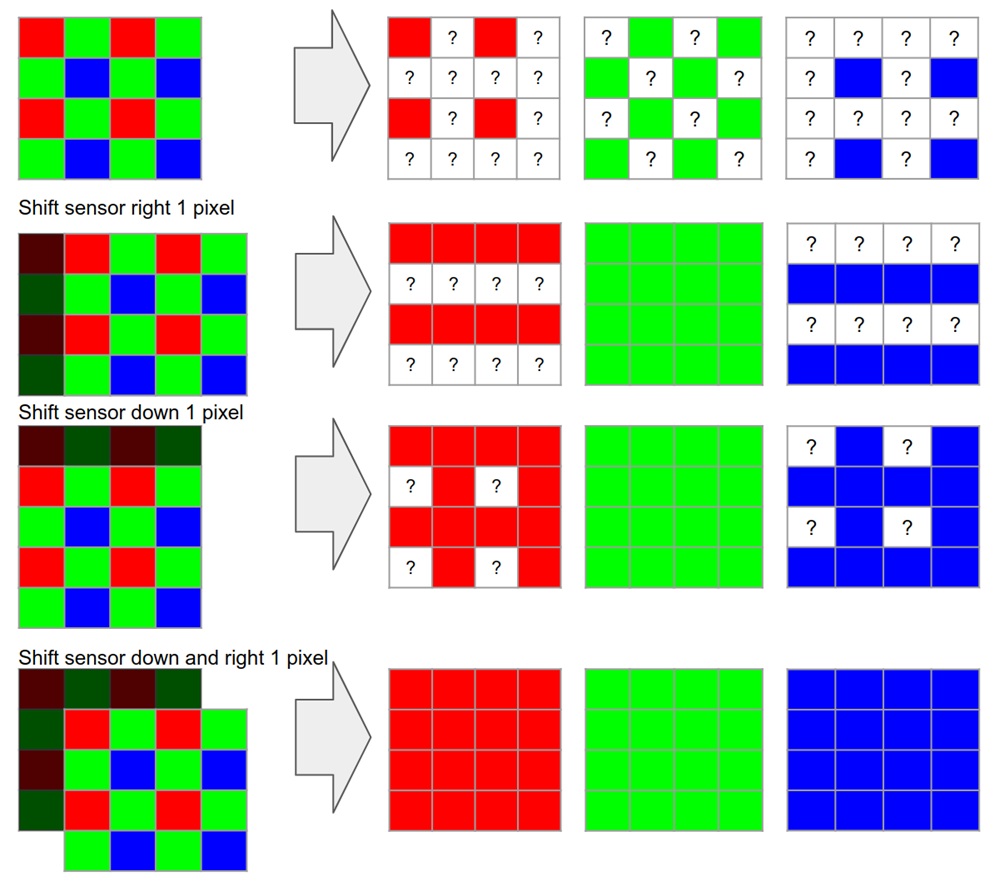

彩色相机画质增强
像素位移对于使用 Bayer 滤光片分离 RGB 三色的彩色相机尤其有价值。通过在 X 和 Y 方向移动一个完整像素，可以分别采集每个颜色通道的完整传感器分辨率，从而最大限度提高图像质量。
详情资料：光束位移器XPR系列
