三光点DOE

三光点DOE可以用于激光焊锡、激光钎焊或激光热镀锌，大大改善加工质量。

对于激光钎焊镀锌的应用，理想的效果是焊缝平整，边缘瑞利，钎焊均匀、没有飞溅物和波纹的效果。而传统的激光光斑直接焊接的方式难以获得这种加工效果，传统的激光钎焊只有一个光点，单光点钎焊在焊接过程中会持续参数飞溅物，细微飞溅物，起初很难被察觉，但在喷漆后就暴露无疑。接缝本身的质量也出现下降，由于变得更粗糙，常会显示出所谓的小波纹，如果超量，甚至会超出接缝外观可接受的标准范围。

而三光点钎焊的方式能够明显减少或消除飞溅物，焊缝的外观在三光点钎焊中也比单光点钎焊更为美观，单光点钎焊的焊缝粗糙并带有小波纹，而三光点钎焊的焊缝则几乎没有小波纹，钎焊/镀锌效果非常均匀。

产品优势

目前产生三光点的方法主要有三种，特殊的3芯光纤，Scansonic ALO3钎焊光学元件，另一种就是采用衍射光学的方法，也就是三光点DOE。

三光点DOE不仅可以输出和三芯光纤完全相同的光斑分布，实现同样的加工效果。而且三光点还具有更大的设计自由度，可以根据客户的需求自由调配三个光斑尺寸和光强分布，除了搭配光纤激光器紫外，还可以配合其他激光器使用。

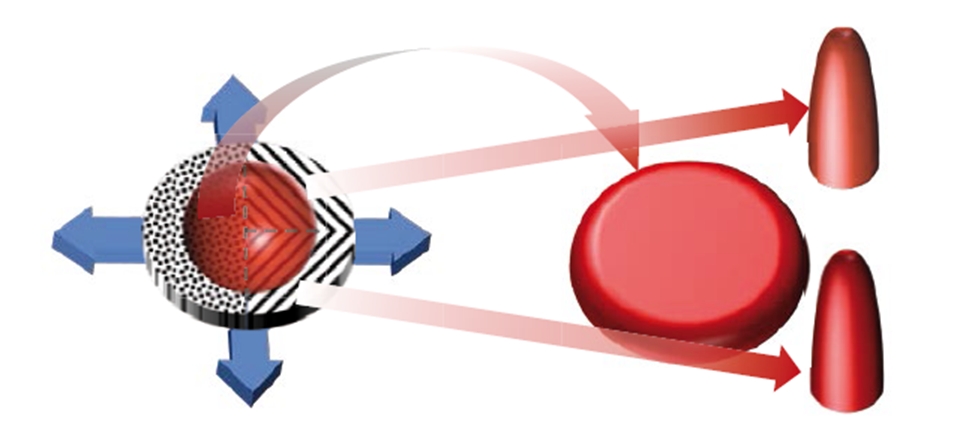

在基于DOE的设计方法中，三光点DOE有效孔径由三个子孔径组成。 具有棱镜功能的两个四分之一圆形区域产生两个能量高度集中的点光斑，而另一个半圆区域具有光束整形功能，产生中心大圆光斑。在DOE的有效孔径内调整位置可以控制子孔径之间的比率，从而控制形状。具体原理如下图所示。

三光点钎焊技术特点

• 部件的清洁与焊接一步完成

• 减少手动清洁环节，实现工艺自动化

• 提高工艺可重复性

• 改善焊接强度

• 提高钎焊速度

• 改善焊缝外观：焊缝边缘笔直美观，无飞溅

• 控制钎焊温度

• 热影响区最小化

• 降低工艺运行成本

产品应用

• 电镀锌材料的钎焊

• 热浸镀锌材料的钎焊

• 三光点钎焊和焊接

• 汽车车身钢板的连接

三光点和单光点焊锡/热镀锌的实验对比：

有实验室专门进行了三光点和单光点焊锡的对比。基材必须足够清洁、无氧化，已获得良好的钎焊效果。因为污染物会阻碍钎料的流动，导致钎焊部件润湿不足，影响焊缝的强度及美观度。

实验人员设置了3个测试条件，钎焊速度为4.5m/min。

• 主光点4.3kW的单光点焊缝

• 主光点3.5kW的单光点焊缝

• 三光点焊缝，主光点3.5kW、剥蚀光点0.85kW

根据实验结果，可以明显地观察到看到4.3kW单光点焊缝粗糙，有明显的小波纹，3.5kW单光点焊缝同样有很多小波纹，而三光点焊缝则非常平整，几乎没有小波纹。
